Istio CNI Unveiled: Streamlining Service Mesh Connectivity

• 주제: 서비스 메시 연결 간소화
• 주요 내용:
  • Init 컨테이너의 보안 위험과 이를 해결하는 방법
  • Istio CNI의 작동 원리와 장점
  • Ambient Mode의 구현 메커니즘과 CNI와의 통합

Istio 네트워크 요구 사항 및 솔루션 개요

기본 동작 방식

• 사이드카 모드: Istio 서비스 메시가 사이드카 모드를 통해 애플리케이션 트래픽을 가로채고 관리
• 구성 요소: 사이드카 프록시와 init 컨테이너를 애플리케이션 파드에 주입
• 트래픽 관리: iptables 규칙을 사용하여 네트워크 트래픽 관리
• 효과성: 대부분의 쿠버네티스 플랫폼에서 효과적
• 보안 문제: 권한에 대한 높은 의존성으로 인해 멀티 테넌트 환경에서는 보안 문제 발생 가능

Istio-init의 한계

권한 요구사항

• istio-init 컨테이너: 트래픽 차단 규칙을 초기화하기 위해 채택
• 고급 권한 필요: iptables 규칙과 같은 네트워크 구성을 수정하려면 컨테이너에 고급 권한 필요
• NET_ADMIN 권한: 포드를 배포하는 서비스 계정에 NET_ADMIN 컨테이너 권한을 부여해야 함
• 보안 정책 충돌: 일부 조직의 보안 정책과 상충될 수 있음

기본 동작

• 주입 방식: 기본적으로 Istio 메시 내의 포드에 주입
• 트래픽 하이재킹: Istio의 사이드카 프록시로 네트워크 트래픽을 하이재킹
• 보안 위험 증가: 권한 요구 사항과 보안 위험을 크게 증가시킴

Istio CNI 플러그인

• 커뮤니티 대응: 권한 요구사항 문제에 대응하여 Istio 커뮤니티가 Istio CNI 플러그인 도입
• init 컨테이너 제거: init 컨테이너의 필요성을 없앰
• 직접 조작: Kubernetes 네트워크 계층에서 직접 조작을 허용
• 권한 요구사항 감소: 권한 요구 사항을 줄이고 배포 프로세스를 간소화
• 호환성 문제: CNI 호환성 문제 존재

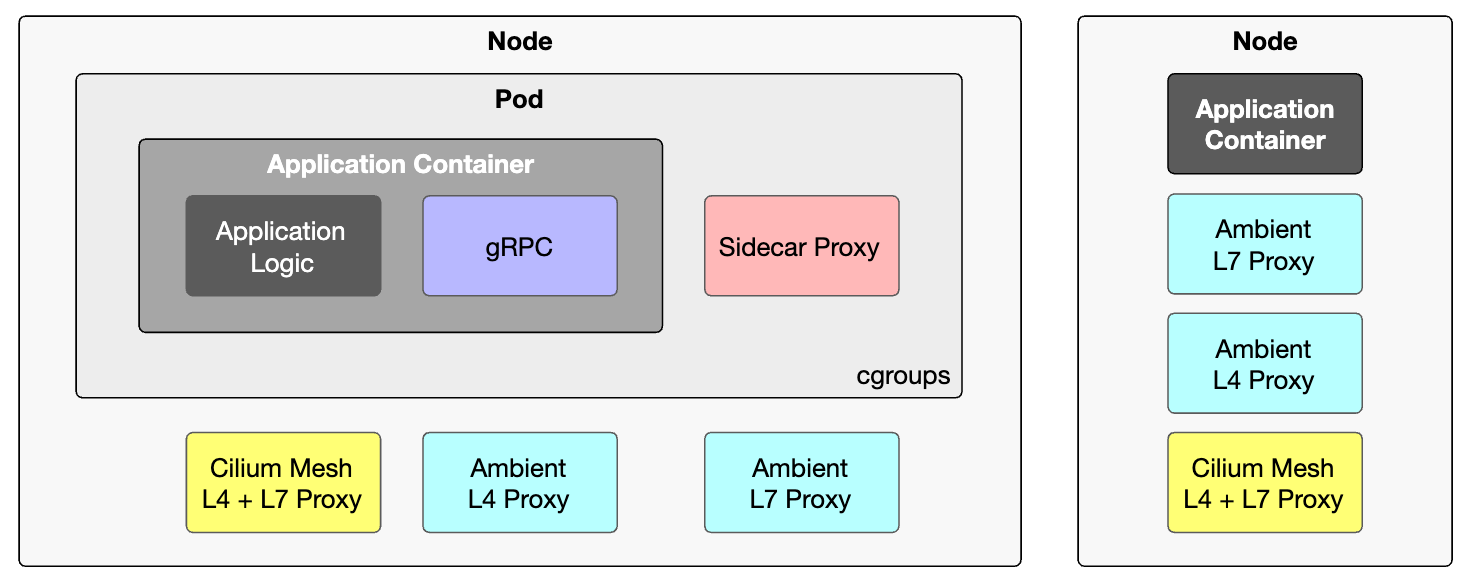

앰비언트 모드 소개

• 사이드카 없는 솔루션: Istio의 Ambient Mode는 혁신적인 사이드카 없는 솔루션
• 네트워크 기술: Geneve 터널이나 Istio CNI를 사용하여 네트워크 유연성과 보안 강화
• 범용 솔루션: 최근 모든 CNI와 호환되는 범용 솔루션 도입
• 호환성 해결: 모든 CNI와의 호환성 문제를 해결
• 효과적 관리: Istio가 기존 네트워크 정책에 영향을 미치지 않고 서비스 간 트래픽을 더욱 효과적으로 관리할 수 있도록 지원

NET_ADMIN 권한에 대한 보안 고려 사항

권한 범위

• 광범위한 작업: NET_ADMIN 권한을 통해 컨테이너 내 프로세스가 다음 작업 수행 가능:
  • iptables 규칙 수정
  • 네트워크 인터페이스 구성 변경
  • IP 라우팅 테이블 관리
  • 네트워킹 관련 커널 매개변수 제어
• 보안 문제: 과도한 권한 부여 및 잠재적인 공격 영역과 관련된 문제 발생

모범 사례

• 사용 범위 제한: 필요한 경우에만 NET_ADMIN 권한을 부여하고 Kubernetes 네트워크 정책을 통해 제한
• 지속적인 모니터링 및 감사: NET_ADMIN 권한을 사용하여 컨테이너에 대한 엄격한 로깅 및 모니터링 시행

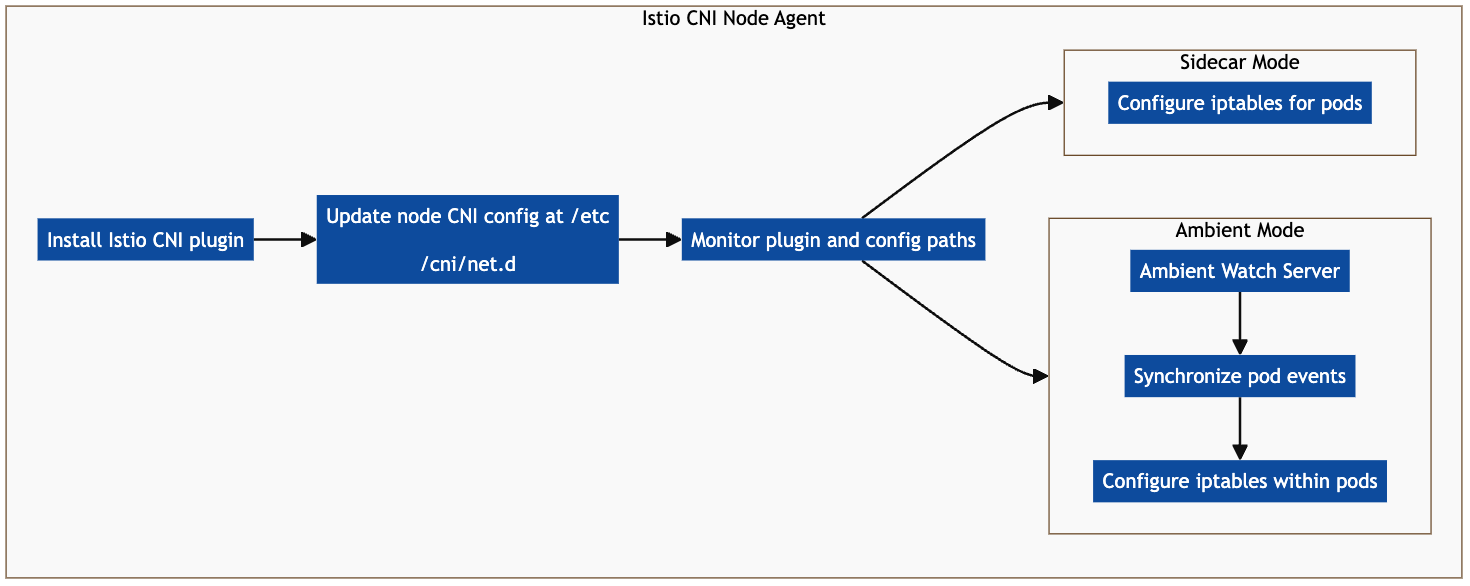

Istio CNI 플러그인의 작동 원리

기본 구조

• 바이너리 파일: 각 노드의 파일 시스템에 에이전트로 설치되는 바이너리 파일
• 노드 에이전트: Istio CNI 노드 에이전트가 각 노드에 설치된 에이전트 역할

주요 기능

• 플러그인 설치: Istio CNI 플러그인을 설치하고 노드의 CNI 구성을 업데이트
• 모니터링: 에이전트가 CNI 플러그인과 구성 경로의 변경 사항을 모니터링

모드별 동작

• 사이드카 모드: 포드에 대한 iptables를 사용하여 사이드카 네트워킹 설정 처리
• 앰비언트 모드: 포드 이벤트를 앰비언트 감시 서버와 동기화한 다음, 해당 서버가 포드 내에서 iptables 구성
• 권한 요구사항: 노드에는 두 가지 모드에서 작동하기 위해 CAP_SYS_ADMIN, CAP_NET_ADMIN, CAP_NET_RAW와 같은 상승된 권한이 필요

Istio Ambient Mode와 Kubernetes CNI 간 충돌 해결

설계 목표

• 모든 CNI 적응: Istio의 앰비언트 모드는 모든 CNI에 적응하도록 설계
• 기존 구성 보호: 기존 CNI 구성에 영향을 주지 않고 ztunnel을 사용하여 포드 내 트래픽 리디렉션을 투명하게 처리
• 역할 분담:
  • 앰비언트 모드: ztunnel을 통해 Istio 서비스 메시를 통과하는 트래픽 관리
  • 표준 CNI: 포드에 표준화된 네트워크 액세스 제공

주요 문제점

• CNI 역할: IP 주소 할당 및 패킷 전달 등 쿠버네티스 파드 간의 네트워크 연결 문제 해결
• 앰비언트 요구사항: ztunnel로 트래픽을 가져와야 하는데, 이는 CNI의 네트워크 구성과 호환되지 않을 수 있음
• 구체적 문제들:
  • 주요 CNI 네트워크 구성이 Istio의 CNI 확장과 충돌하여 트래픽 처리 중단 가능
  • 배포된 네트워크 정책이 CNI에 따라 달라지는 경우 Istio CNI 사용시 이러한 정책 실행에 영향 가능

해결 방안

• 사용자 공간 실행: 포드와 동일한 사용자 공간에서 ztunnel을 실행하여 트래픽 리디렉션 관리
• 커널 공간 충돌 방지: CNI에 의해 수정된 커널 공간과의 충돌 방지
• 직접 연결: 포드가 CNI의 영향을 받지 않고 ztunnel에 직접 연결 가능

Ambient 모드 프로세스

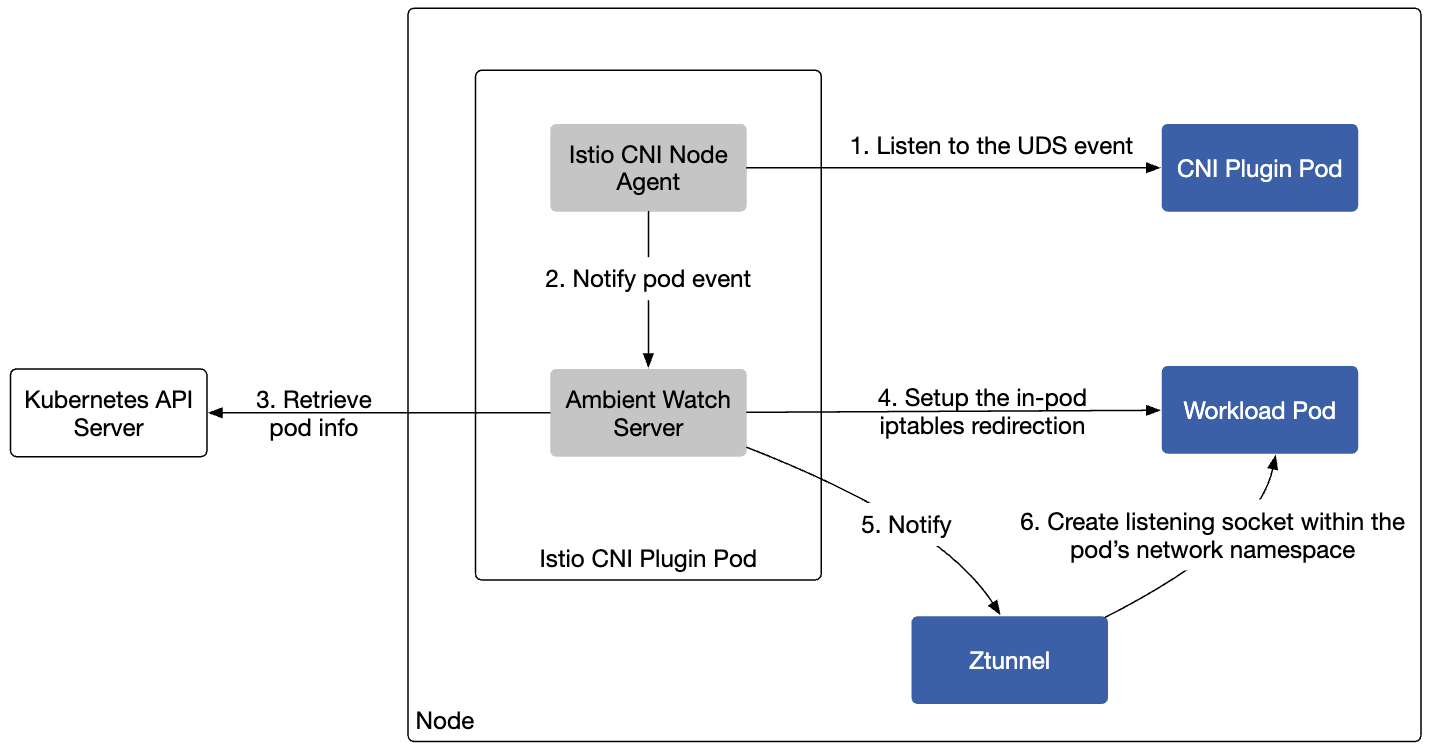

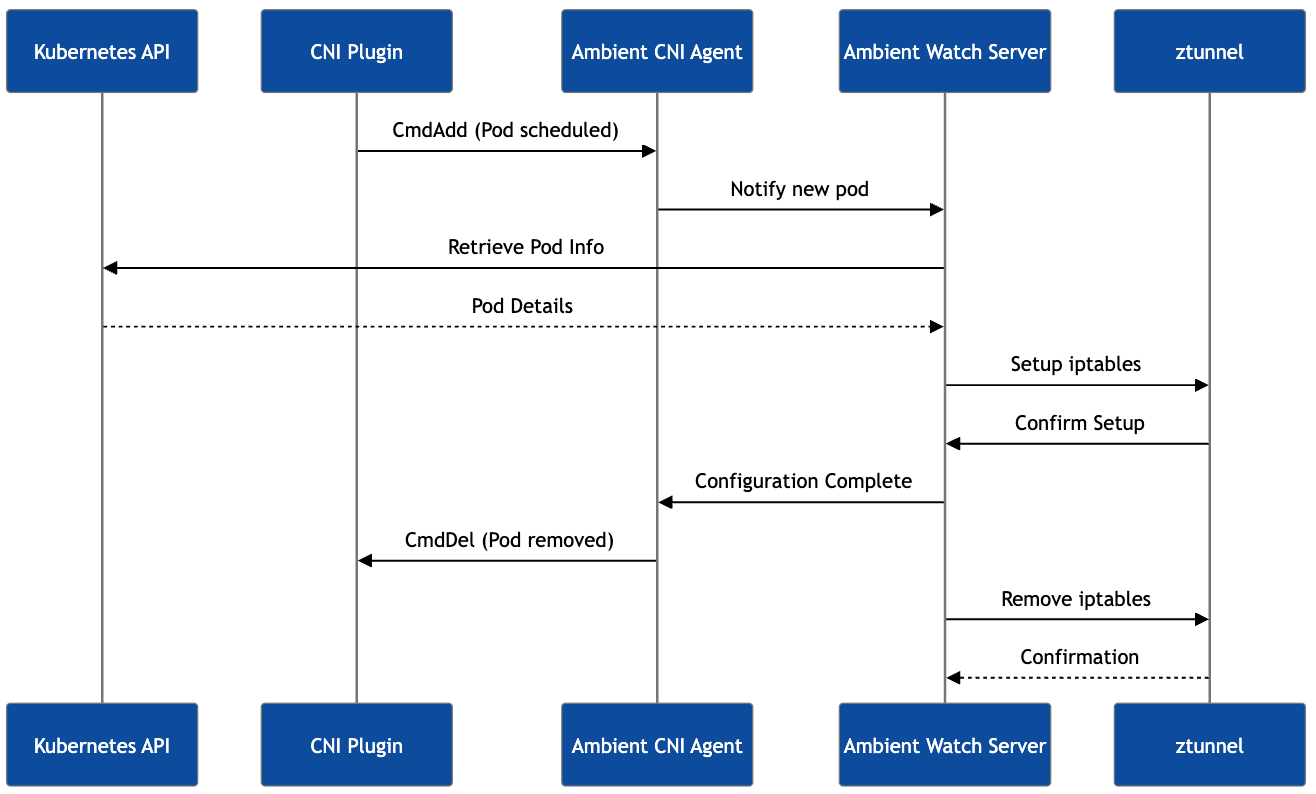

• UDS 이벤트: Ambient CNI 에이전트가 포드 생성을 알리는 UDS 이벤트를 수신하여 상호작용 시작
• iptables 수정: Ambient Watch Server가 필요에 따라 포드 내의 iptables를 수정하여 트래픽을 ztunnel로 리디렉션
• 연결 설정: ztunnel이 Kubernetes 클러스터 내에서 연결을 설정하고 네트워크 트래픽 리디렉션 처리

충돌 완화 방법

• 사용자 공간에서 ztunnel 실행: ztunnel이 포드와 동일한 사용자 공간에서 실행되어 CNI와의 직접적인 충돌 회피
• CNI 호환성 보장: Istio CNI 구성이 기존 CNI 플러그인 구성에 영향을 미치지 않고 수행되어야 하며, 포드 간의 정상적인 통신과 트래픽 관리 보장

Istio Ambient Mode를 통한 최적화된 트래픽 관리

고급 트래픽 전달 메커니즘

• 노드 로컬 Ztunnel: 고급 트래픽 전달 메커니즘을 사용
• 수신 소켓 설정: Pod의 네트워크 네임스페이스 내에 수신 소켓을 설정할 수 있도록 함
• 트래픽 유형: 서비스 메시에서 발생하는 암호화된(mTLS) 트래픽과 일반 텍스트 트래픽의 효과적인 리디렉션 용이
• 장점:
  • 트래픽 관리의 유연성 향상
  • 기존 CNI 플러그인과의 잠재적 충돌 방지

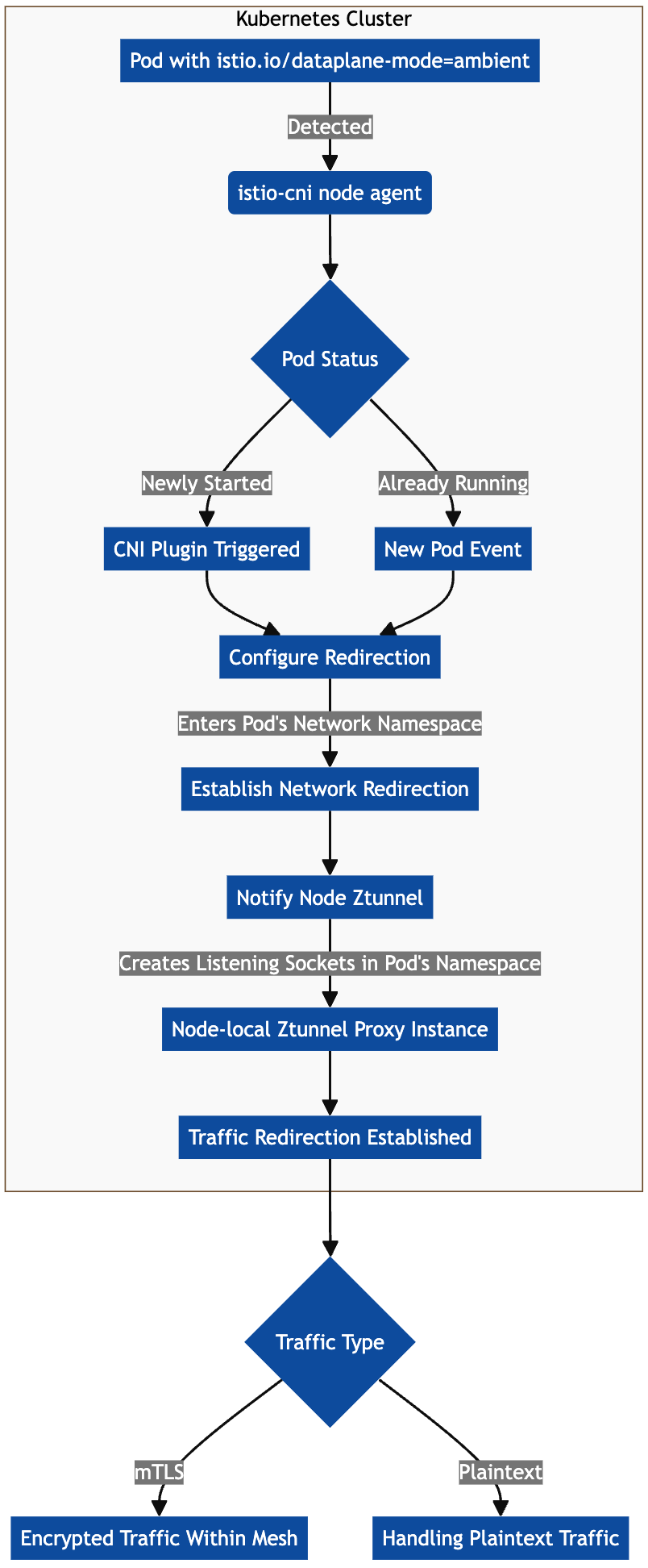

구현 흐름

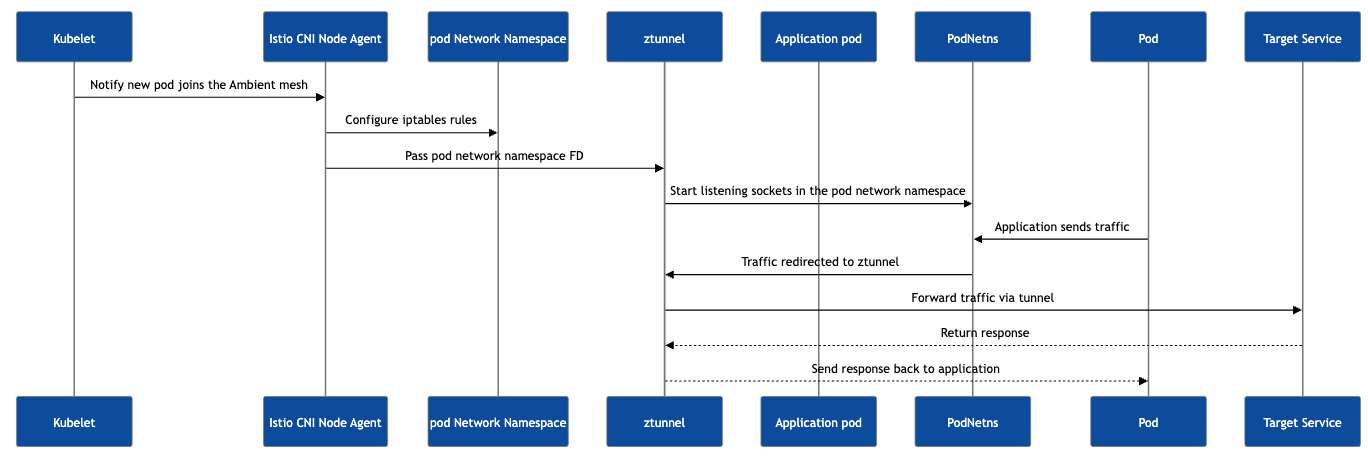

1. 태그 감지: Istio CNI 노드 에이전트가 istio.io/dataplane-mode=ambient 태그가 지정된 Pod를 감지
2. CNI 플러그인 트리거: Pod 이벤트(새로운 시작 또는 기존 Pod가 메시에 가입)를 기반으로 CNI 플러그인이 트리거되어 Istio CNI 노드 에이전트가 트래픽 리디렉션 구성
3. 리디렉션 규칙 구성: 네트워크 리디렉션 규칙이 Pod의 네트워크 네임스페이스 내에 설정되어 트래픽을 가로채서 노드 로컬 ztunnel 프록시로 리디렉션
4. 수신 소켓 설정: 노드 로컬 ztunnel이 트래픽 리디렉션을 활성화하기 위해 Pod의 네트워크 네임스페이스 내에 수신 소켓을 생성
5. 트래픽 처리: 노드 로컬 ztunnel이 메시 내에서 암호화된(mTLS) 트래픽과 일반 텍스트 트래픽을 처리하여 안전하고 효율적인 데이터 전송 보장

Detailed Explanation of Transparent Traffic Interception in Istio Ambient Mode

상세 트래픽 인터셉션 프로세스

기본 원칙

• 사이드카 불필요: 앰비언트 모드에서는 애플리케이션 포드에 코드 변경이나 사이드카 주입이 필요하지 않음
• 네트워크 네임스페이스 내 처리: 트래픽 가로채기 및 리디렉션은 포드의 네트워크 네임스페이스 내에서만 이루어짐
• CNI 충돌 방지: 기본 CNI와의 충돌을 방지

단계별 프로세스

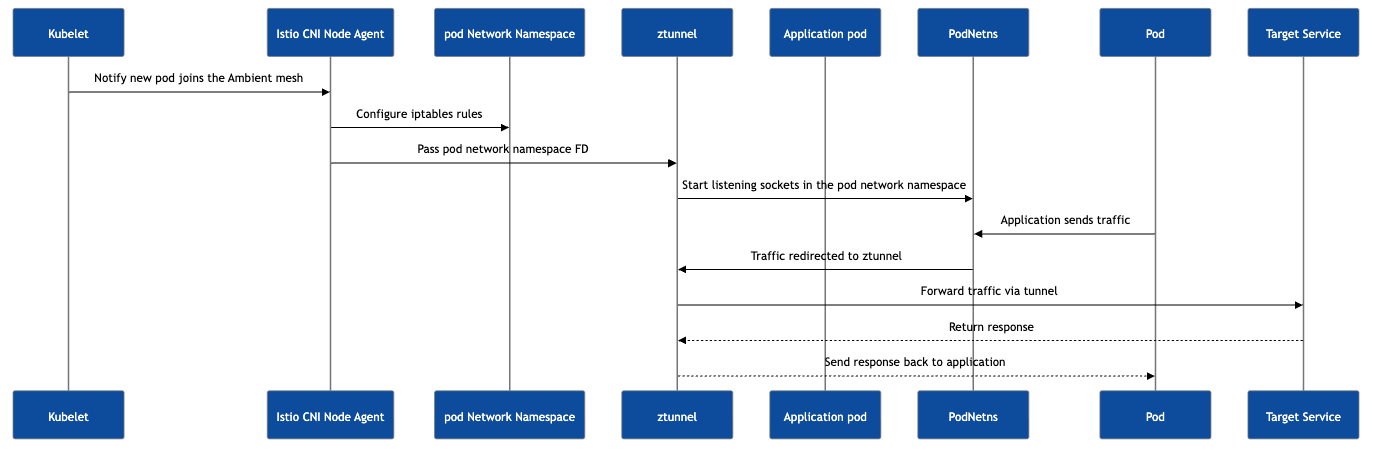

1. Pod 초기화 및 네트워크 구성 (Pod Initialization and Network Configuration)

• 쿠버네티스 포드 생성: 쿠버네티스가 포드를 생성할 때 컨테이너 런타임 인터페이스(CRI)를 통해 기본 CNI 플러그인(예: Calico, Cilium)을 호출하여 포드의 네트워크를 구성
• 네트워크 네임스페이스 설정: 이 단계에서는 포드의 네트워크 네임스페이스(netns)가 설정됨

2. Istio CNI 노드 에이전트가 트래픽 리디렉션을 구성 (Istio CNI Node Agent Configures Traffic Redirection)

• 포드 감지: Istio CNI 노드 에이전트가 새로운 포드가 주변 모드로 표시되었음을 감지 (레이블을 통해 istio.io/dataplane-mode=ambient)
• iptables 규칙 설정: 포드의 네트워크 네임스페이스에 들어가 트래픽 가로채기를 위한 iptables 규칙을 설정
• 파일 설명자 전달: 네트워크 네임스페이스의 파일 설명자(FD)가 ztunnel에 전달됨

3. Ztunnel이 Pod 네트워크 네임스페이스에서 소켓 수신을 시작 (Ztunnel Starts Listening Sockets in Pod Network Namespace)

• 네임스페이스 FD 수신: ztunnel이 네임스페이스 FD를 수신
• 소켓 수신 시작: 리디렉션된 트래픽을 처리하기 위해 해당 네임스페이스 내의 소켓을 수신하기 시작

4. 투명한 트래픽 차단 및 처리 (Transparent Traffic Interception and Processing)

• 트래픽 가로채기: 애플리케이션에서 발생한 트래픽이 Pod의 iptables 규칙에 의해 가로채여 투명하게 ztunnel로 리디렉션
• 트래픽 처리: ztunnel이 트래픽을 대상 서비스로 전달하기 전에 정책 검사, 암호화 및 기타 처리를 수행
• 응답 처리: 응답은 ztunnel에 의해 해독되어 애플리케이션으로 반환

ztunnel 로그 분석

로그 검사 명령

kubectl -n istio-system logs -l app=ztunnel | grep -E "inbound|outbound"

인바운드 트래픽 예시

2024-11-16T10:33:01.410751Z	info	access	connection complete	src.addr=10.28.2.19:58000 src.workload="bookinfo-gateway-istio-64fc6d75d6-s442s" src.namespace="default" src.identity="spiffe://cluster.local/ns/default/sa/bookinfo-gateway-istio" dst.addr=10.28.2.18:15008 dst.hbone_addr=10.28.2.18:9080 dst.service="productpage.default.svc.cluster.local" dst.workload="productpage-v1-57ffb6658c-tgbjs" dst.namespace="default" dst.identity="spiffe://cluster.local/ns/default/sa/bookinfo-productpage" direction="inbound" bytes_sent=9603 bytes_recv=2052 duration="2110ms"

• 트래픽 방향: bookinfo-gateway-istio에서 제품 페이지 서비스로의 인바운드 트래픽
• 암호화: HBONE을 통해 암호화된 ztunnel의 포트 15008을 통과
• 신원 확인: SPIFFE를 통해 신원이 확인됨

아웃바운드 트래픽 예시

2024-11-16T10:32:59.360677Z	info	access	connection complete	src.addr=10.28.2.18:51960 src.workload="productpage-v1-57ffb6658c-tgbjs" src.namespace="default" src.identity="spiffe://cluster.local/ns/default/sa/bookinfo-productpage" dst.addr=10.28.2.14:15008 dst.hbone_addr=34.118.226.6:9080 dst.service="details.default.svc.cluster.local" dst.workload="waypoint-7594b5b786-vgjwz" dst.namespace="default" dst.identity="spiffe://cluster.local/ns/default/sa/waypoint" direction="outbound" bytes_sent=794 bytes_recv=414 duration="40ms"

• 트래픽 방향: 제품 페이지 포드에서 세부 서비스로 나가는 아웃바운드 트래픽
• 라우팅: HBONE 터널을 사용하여 ztunnel을 통해 경유지 포드(포트 15008)로 라우팅
• 기준점: inbound 및 outbound는 ztunnel을 기준으로 함

결론

• 구현 방식: Istio CNI 노드 에이전트와 ztunnel의 협업을 통해 사이드카 없이 투명한 트래픽 차단을 구현
• 높은 호환성: 기본 CNI와의 충돌을 방지
• 간소화된 작업: 애플리케이션 코드를 변경할 필요가 없어 리소스 오버헤드가 줄어듦
• 강화된 보안: HBONE을 통해 종단 간 암호화된 전송이 가능

In-Pod IPtables Rule Injection in Istio Ambient Mode Explained

Pod 내부의 iptables 규칙

기본 설정

• 설정 주체: 포드의 네트워크 네임스페이스에서 Istio CNI 노드 에이전트가 투명한 트래픽 차단 및 리디렉션을 가능하게 하는 일련의 iptables 규칙을 설정
• 테이블 구성: mangle과 nat 테이블에 규칙들이 삽입되어 Istio가 인바운드 및 아웃바운드 트래픽을 처리하는 방법을 보여줌

mangle 테이블 규칙

*mangle
:PREROUTING ACCEPT [99138:22880045]  # mangle 테이블의 PREROUTING 체인에 대한 기본 ACCEPT 정책
:INPUT ACCEPT [0:0]                  # mangle 테이블의 INPUT 체인에 대한 기본 ACCEPT 정책
:FORWARD ACCEPT [0:0]                # mangle 테이블의 FORWARD 체인에 대한 기본 ACCEPT 정책
:OUTPUT ACCEPT [100900:34940164]     # mangle 테이블의 OUTPUT 체인에 대한 기본 ACCEPT 정책
:POSTROUTING ACCEPT [0:0]            # mangle 테이블의 POSTROUTING 체인에 대한 기본 ACCEPT 정책
:ISTIO_OUTPUT - [0:0]                # 아웃바운드 트래픽 처리를 위한 사용자 정의 ISTIO_OUTPUT 체인
:ISTIO_PRERT - [0:0]                 # 프리라우팅 트래픽 처리를 위한 사용자 정의 ISTIO_PRERT 체인
-A PREROUTING -j ISTIO_PRERT         # 모든 PREROUTING 트래픽을 ISTIO_PRERT 체인으로 전달
-A OUTPUT -j ISTIO_OUTPUT            # 모든 OUTPUT 트래픽을 ISTIO_OUTPUT 체인으로 전달
-A ISTIO_OUTPUT -m connmark --mark 0x111/0xfff -j CONNMARK --restore-mark --nfmask 0xffffffff --ctmask 0xffffffff
# 일관된 연결 추적을 위해 연결 마크 0x111/0xfff 복원

-A ISTIO_PRERT -m mark --mark 0x539/0xfff -j CONNMARK --set-xmark 0x111/0xfff
# PREROUTING에서 0x539/0xfff로 마킹된 패킷에 대해 연결 마크를 0x111/0xfff로 설정

COMMIT  # mangle 테이블 규칙 적용

nat 테이블 규칙

*nat
:PREROUTING ACCEPT [2:120]           # nat 테이블의 PREROUTING 체인에 대한 기본 ACCEPT 정책
:INPUT ACCEPT [0:0]                  # nat 테이블의 INPUT 체인에 대한 기본 ACCEPT 정책
:OUTPUT ACCEPT [119:9344]            # nat 테이블의 OUTPUT 체인에 대한 기본 ACCEPT 정책
:POSTROUTING ACCEPT [0:0]            # nat 테이블의 POSTROUTING 체인에 대한 기본 ACCEPT 정책
:ISTIO_OUTPUT - [0:0]                # 아웃바운드 NAT 트래픽 처리를 위한 사용자 정의 ISTIO_OUTPUT 체인
:ISTIO_PRERT - [0:0]                 # 프리라우팅 NAT 트래픽 처리를 위한 사용자 정의 ISTIO_PRERT 체인
-A PREROUTING -j ISTIO_PRERT         # 모든 PREROUTING 트래픽을 ISTIO_PRERT 체인으로 전달
-A OUTPUT -j ISTIO_OUTPUT            # 모든 OUTPUT 트래픽을 ISTIO_OUTPUT 체인으로 전달
-A ISTIO_OUTPUT -d 169.254.7.127/32 -p tcp -m tcp -j ACCEPT
# 169.254.7.127(Istio 내부 주소로 추정)로 향하는 TCP 트래픽 허용

-A ISTIO_OUTPUT -p tcp -m mark --mark 0x111/0xfff -j ACCEPT
# 0x111/0xfff로 마킹된 TCP 트래픽 허용

-A ISTIO_OUTPUT ! -d 127.0.0.1/32 -o lo -j ACCEPT
# 127.0.0.1을 제외한 루프백 인터페이스로의 트래픽 허용

-A ISTIO_OUTPUT ! -d 127.0.0.1/32 -p tcp -m mark ! --mark 0x539/0xfff -j REDIRECT --to-ports 15001
# 127.0.0.1 외부로 향하는 아웃바운드 TCP 트래픽(0x539/0xfff로 마킹되지 않은)을 포트 15001(아웃바운드 소켓)로 리디렉션

-A ISTIO_PRERT -s 169.254.7.127/32 -p tcp -m tcp -j ACCEPT
# PREROUTING 체인에서 169.254.7.127에서 발생하는 TCP 트래픽 허용

-A ISTIO_PRERT ! -d 127.0.0.1/32 -p tcp -m tcp ! --dport 15008 -m mark ! --mark 0x539/0xfff -j REDIRECT --to-ports 15006
# 목적지 포트가 15008이 아닌 인바운드 TCP 트래픽(0x539/0xfff로 마킹되지 않은)을 포트 15006(인바운드 소켓)으로 리디렉션

COMMIT  # nat 테이블 규칙 적용

특정 포트의 역할

• 15008 (HBONE 소켓): HBONE 프로토콜을 사용하여 HTTP 기반 트래픽을 투명하게 처리
• 15006 (일반 텍스트 소켓): 포드 간 통신을 위해 메시 내의 암호화되지 않은 트래픽을 관리
• 15001 (아웃바운드 소켓): 아웃바운드 트래픽을 제어하고 외부 서비스 액세스에 대한 정책을 시행

Istio의 포트 활용

• 투명한 관리: 이러한 포트를 활용하여 인바운드, 아웃바운드 및 내부 트래픽을 투명하게 관리하고 제어
• 세분화된 제어: 세분화된 보안 정책과 트래픽 제어를 적용

마킹 시스템

• 0x539 마크의 중요성
  • 트래픽 식별: 0x539 마크는 Istio 프록시(예: ztunnel)에서 발생하는 트래픽을 식별
  • 재처리 방지: 이 마크는 프록시에서 처리된 패킷을 구별하여 재처리되거나 잘못된 경로로 지정되지 않도록 함
• 0x111 마크의 중요성
  • 연결 수준 표시: 0x111 마크는 Istio 메시 내의 연결 수준 표시에 사용되며, 프록시에 의해 연결이 처리되었음을 나타냄
  • CONNMARK 활용: iptables의 CONNMARK 모듈이 이 마크를 전체 연결로 확장하여 후속 패킷 매칭 속도를 높임

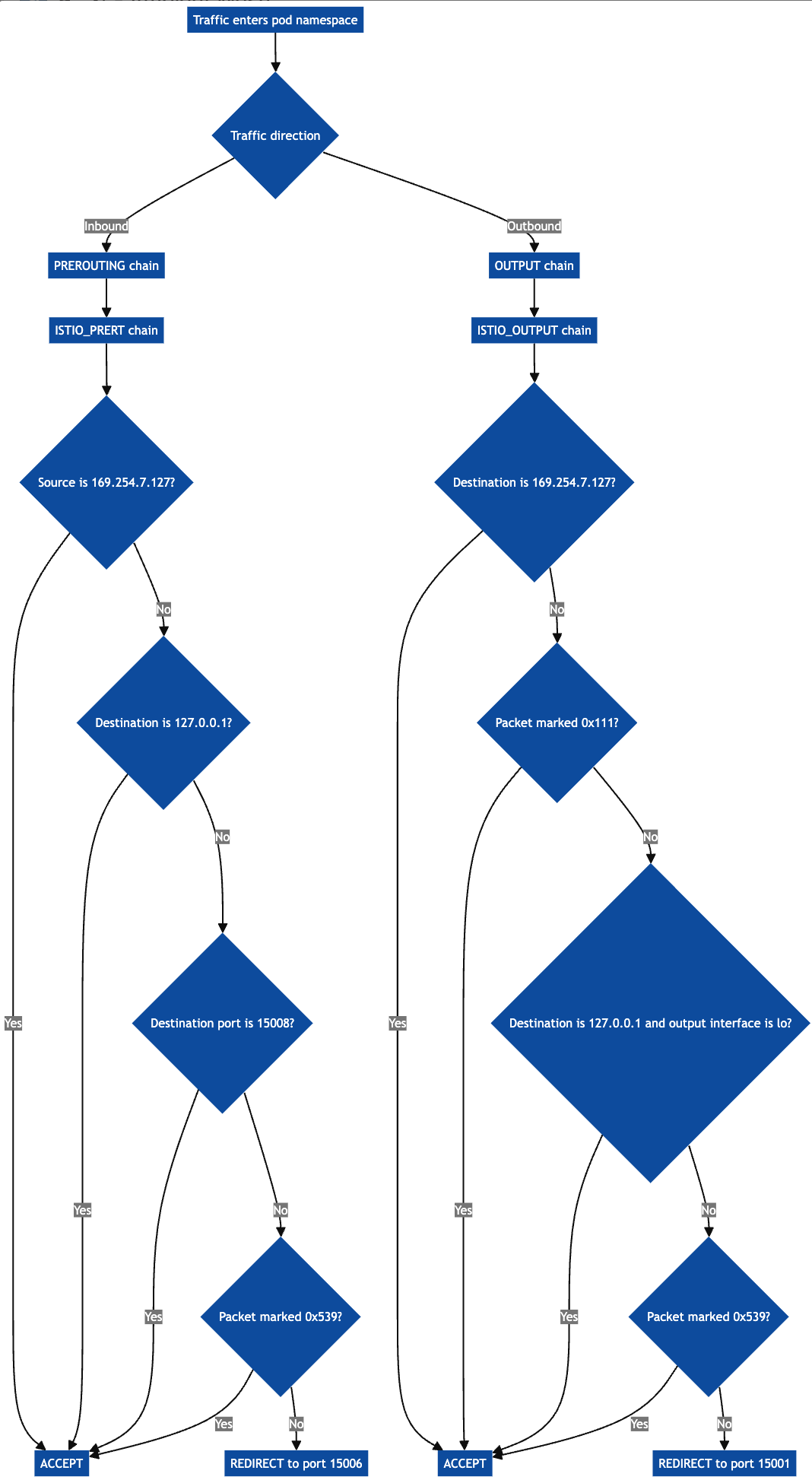

iptables 규칙 시각화

• 소스 코드 참조: Istio GitHub - iptables.go

트래픽 라우팅 시각화

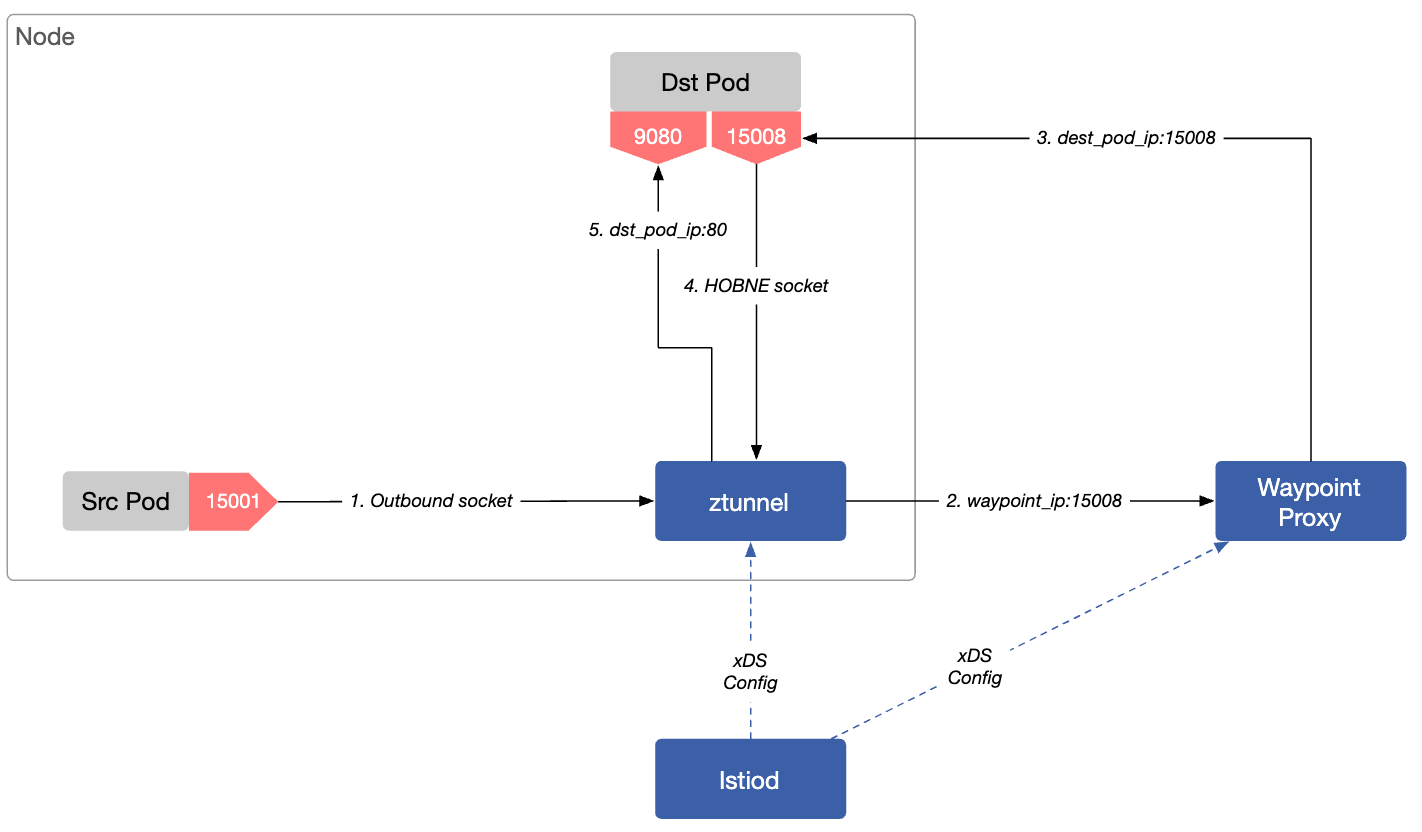

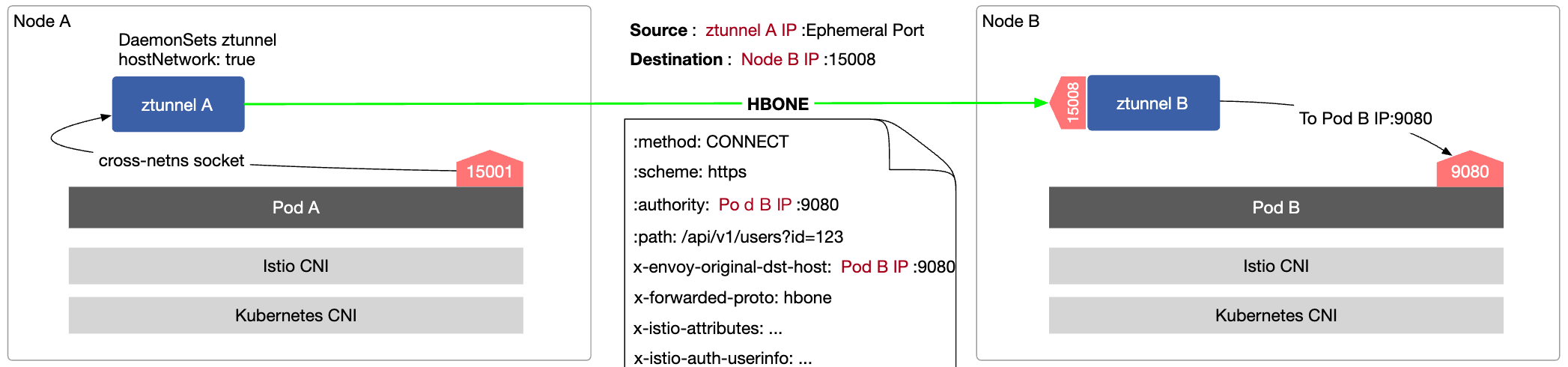

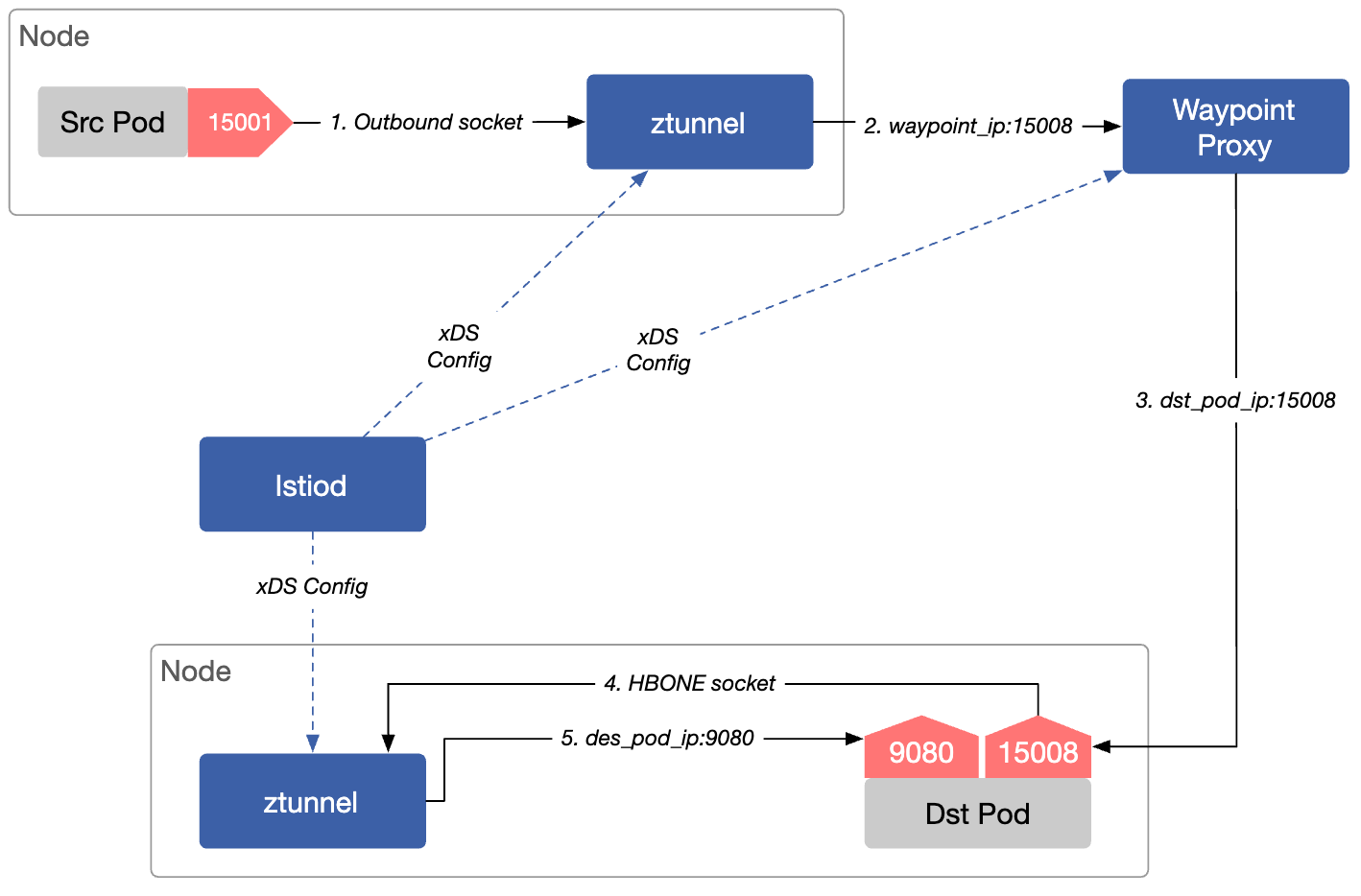

노드 간 암호화된 L4 트래픽 경로

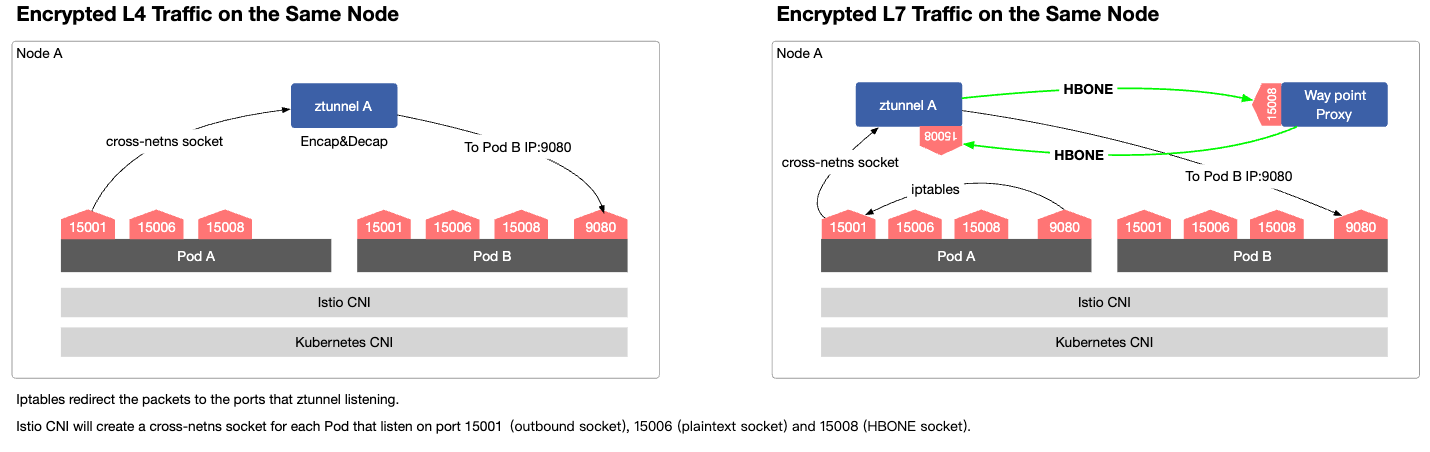

• iptables는 패킷을 ztunnel이 수신하는 포트로 리다이렉트
• Istio CNI는 포트 15001(outbound socket), 15006(plaintext socket), 15008(HBONE socket)에서 수신하는 각 Pod에 대해 cross-netns socket을 생성

1. 애플리케이션이 요청을 보냄

• 트래픽 시작: 트래픽이 애플리케이션 프로세스에 의해 시작되어 Pod의 네트워크 네임스페이스에 진입

2. iptables 규칙 매칭

• 아웃바운드 처리: 아웃바운드 트래픽은 OUTPUT 체인에서 일치하며, 권한 있는 트래픽(eligible traffic)은 ISTIO_OUTPUT 체인으로 리디렉션
• 체인 처리: ISTIO_OUTPUT 체인에서는 트래픽이 표시(marked)되고 수락(accepted)됨

3. REDIRECT 동작

• 트래픽 캡처: 트래픽이 iptables에 의해 캡처되어 ztunnel의 수신 포트로 리디렉션
• 포트 구분: 일반 텍스트 트래픽의 경우 15006, 암호화된 트래픽의 경우 15008

4. ztunnel의 트래픽 처리

• 트래픽 수신: ztunnel이 트래픽을 수신하고 정책 검사, 암호화 및 기타 작업을 수행

5. 트래픽의 대상 서비스 전달

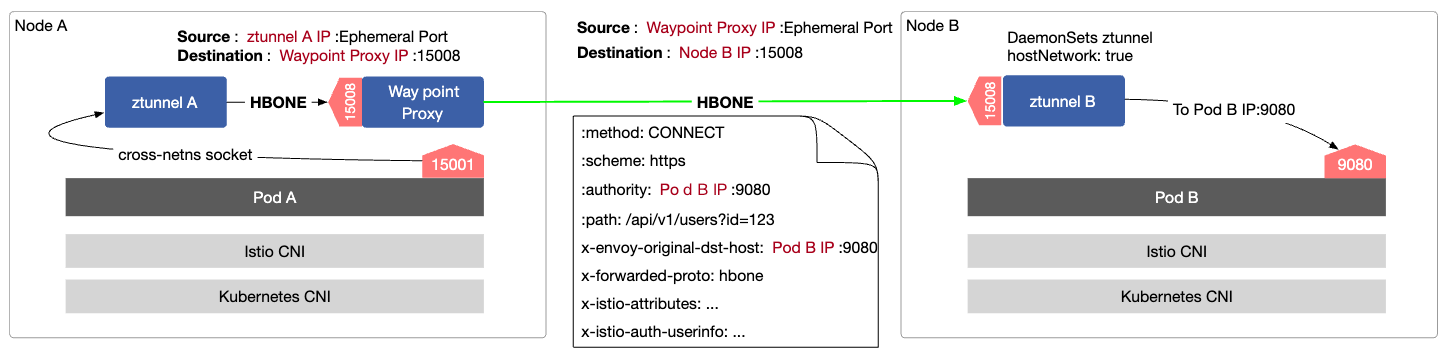

• HBONE 터널: ztunnel이 처리된 트래픽을 HBONE 터널을 통해 대상 노드의 ztunnel로 전송
• 최종 전달: 대상 노드의 ztunnel이 트래픽을 복호화하여 대상 서비스로 전달

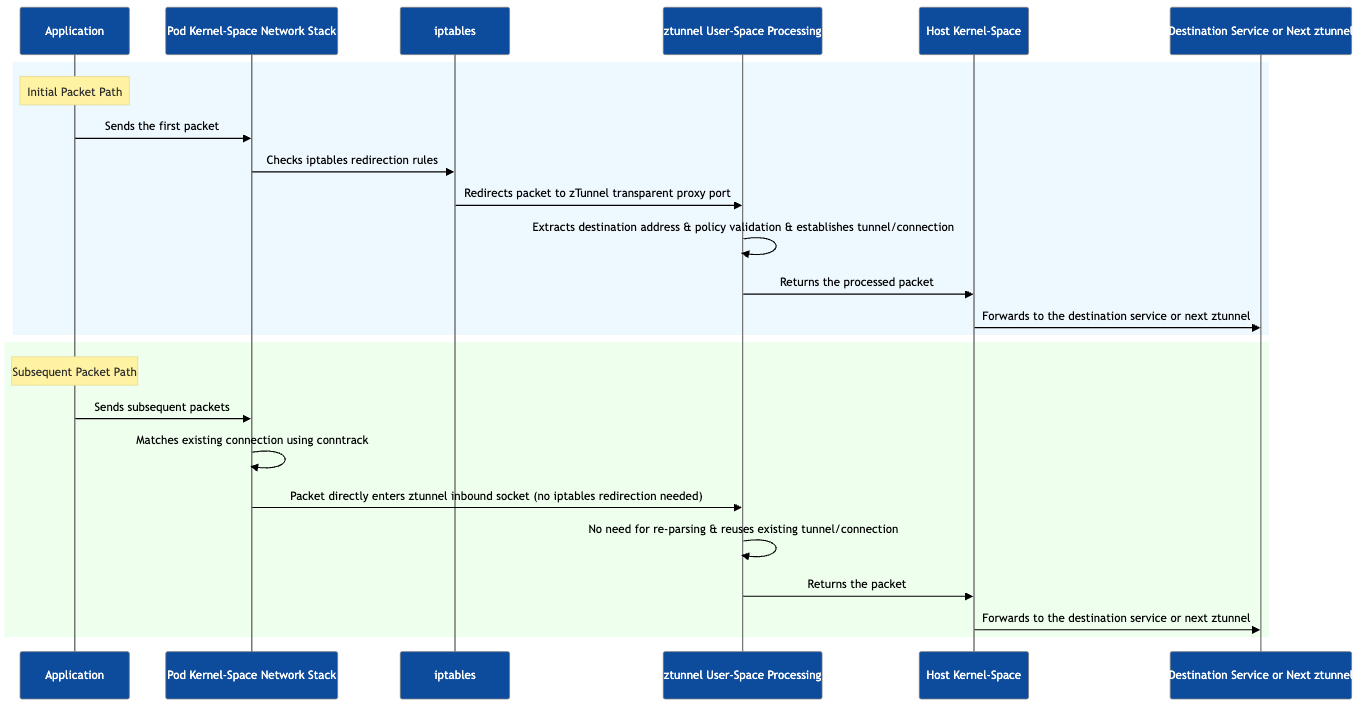

Packet Lifecycle and Traffic Optimization in Istio Ambient Mode 정리

패킷 수명 주기 개요: 커널 공간에서 사용자 공간으로

기본 처리 흐름

• 시작점: 앰비언트 모드에서 패킷 처리는 Pod의 커널 공간 네트워크 스택에서 시작
• iptables 가로채기: 패킷이 iptables 규칙에 의해 가로채진 후 사용자 공간의 zTunnel에 의해 처리
• zTunnel 작업: 투명 프록싱, 정책 적용, 암호화된 터널 생성 등의 작업을 처리
• 커널 공간 복귀: 패킷이 대상 서비스 또는 다른 zTunnel로 전달되기 위해 커널 공간 네트워크로 다시 전송

최적화 핵심 아이디어

• 첫 번째 패킷 분석: 첫 번째 패킷을 세부적으로 분석하고 태그를 지정
• 경로 확보: 후속 패킷의 경로를 확보함으로써 중복 오버헤드를 줄임

첫 번째 패킷 경로: 가로채기에서 목적지 확인까지

초기 패킷 방출

• 애플리케이션 시작: Pod 내의 애플리케이션이 패킷(예: HTTP 요청)을 방출
• 네트워크 스택 처리: 해당 패킷이 먼저 Pod의 네트워크 네임스페이스와 커널 공간 네트워크 스택에서 처리

Iptables를 통한 투명한 차단

• 트래픽 필터링: iptables 규칙이 아웃바운드 트래픽을 필터링
• 리디렉션 조건: 대상 주소가 non-local이고 패킷에 특정 태그가 없는 경우 zTunnel의 투명 프록시 포트(예: 15006 또는 15008)로 리디렉션
• 원래 목적지 추출: IP_TRANSPARENT 및 SO_ORIGINAL_DST 옵션을 사용하여 zTunnel이 사용자 공간에서 패킷의 원래 목적지 주소를 추출 (소스 IP 보존)
• 투명 프록시: 동일한 노드, 여러 노드 또는 메시 외부에 위치한 서비스에 대해 투명한 프록시 처리가 가능

zTunnel 사용자 공간에서의 정책 검증 및 처리

• 정책 및 보안 검사: zTunnel에 들어가면 첫 번째 패킷이 RBAC 검증 및 mTLS 암호화 결정과 같은 정책 및 보안 검사를 거침

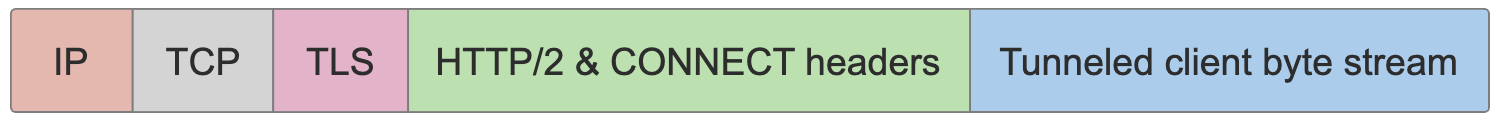

• 메시 내 트래픽: 암호화된 노드 간 통신을 위해 HTTP/2 CONNECT 터널(HBONE)이 설정
• 메시 외 트래픽: 직접 TCP 전송이 사용됨

패킷 송신 및 연결 설정

• 아웃바운드 소켓 설정: 처리 후, zTunnel이 패킷의 구문 분석된 세부 정보를 기반으로 아웃바운드 소켓(예: HTTP/2 터널 또는 평문 TCP 연결)을 설정
• 커널 공간 복귀: 커널 공간으로 다시 보내 대상 서비스 또는 zTunnel로 라우팅
• 전체 여정 완료: 이 시점에서 첫 번째 패킷이 커널 공간에서 사용자 공간으로 갔다가 돌아오는 전체 여정을 완료
• 정보 기록: 연결 상태, 정책 및 터널 정보가 후속 패킷을 최적화하기 위해 기록됨

후속 패킷 경로: Conntrack 및 터널 재사용을 통한 빠른 전달

기본 메커니즘

• 연결 추적: 첫 번째 패킷이 대상 해결 및 정책 검증을 완료하면, 리눅스 커널의 연결 추적(conntrack)이 연결 상태를 기록하고 태그를 지정
• 직접 도달: 동일한 연결에 속하는 후속 패킷이 복잡한 iptables 리디렉션 및 대상 해상도를 우회하여 zTunnel의 인바운드 소켓에 직접 도달

Conntrack의 역할

• 연결 추적: 기존 연결을 추적하여 후속 패킷을 위한 빠른 경로를 제공
• 직접 전송: iptables 규칙을 반복적으로 트리거하거나 정책 검사를 거치지 않고 패킷을 zTunnel로 직접 전송 가능

인바운드 소켓 및 사용자 공간 처리

• 직접 식별: zTunnel의 인바운드 소켓에 들어오는 후속 패킷이 연결 태그에 의해 직접 식별
• 검증 생략: 복잡한 RBAC 검증 또는 암호화 결정을 건너뛰게 됨
• 터널 재사용: 첫 번째 패킷에 대해 암호화된 터널(HBONE)이 설정된 경우, 후속 패킷들이 이 터널을 재사용
• 기존 연결 사용: 평문 트래픽의 경우, 기존 TCP 연결이 직접 전송에 사용됨

터널 및 일반 텍스트 경로 최적화

• HBONE 터널: 메쉬 내 암호화된 트래픽의 경우 HTTP/2 터널을 통해 멀티플렉싱이 가능해져 반복적인 연결 오버헤드가 줄어듦
• Plaintext Socket: 로컬 또는 외부 비암호화 트래픽의 경우, 후속 패킷이 기존 평문 연결을 사용하여 추가 캡슐화를 방지

성능 향상

• 경로 간소화: 이러한 메커니즘이 후속 패킷의 처리 경로를 크게 간소화하여 성능과 처리량을 향상

핵심 기술 포인트 및 최적화 전략

1. Transparent Proxying (투명 프록싱)

• 기술 활용: IP_TRANSPARENT와 SO_ORIGINAL_DST를 사용하여 zTunnel이 non-local 트래픽을 원활하게 캡처하고 파싱
• 진정한 투명 프록시: 진정한 투명 프록시를 달성

2. Efficient Kernel-User Space Switching (효율적인 커널-사용자 공간 전환)

• 첫 번째 패킷: 사용자 공간에서 첫 번째 패킷에 대한 상세한 구문 분석과 정책 검증을 완료
• 후속 패킷: 후속 패킷에 대한 연결 트랙 및 인바운드 소켓 메커니즘을 활용
• 최적화 결과: 불필요한 컨텍스트 전환을 최소화

3. Multiplexed Tunnels (다중화 터널)

• HTTP/2 CONNECT 터널: HTTP/2 CONNECT 터널(HBONE)이 암호화, 로드 밸런싱 및 다중화를 지원
• 효율성 향상: 후속 패킷 전송의 효율성을 향상

Understanding L7 Traffic Management in Istio Ambient Mode: From Ztunnel to Waypoint Proxy

Istio Ambient Mode에서 L7 트래픽 관리 이해하기: Ztunnel에서 Waypoint Proxy까지

• ztunnel 역할: Istio의 앰비언트 모드에서 서비스 간 L4 트래픽 가로채기 및 암호화를 담당하는 노드 수준 보안 프록시 역할
• ztunnel 제한사항: HTTP 기반 라우팅이나 정책 적용과 같은 L7 작업은 처리하지 않음
• Waypoint Proxy 역할: L7 트래픽 관리를 위해 Envoy 기반 웨이포인트 프록시가 HTTP 요청을 처리하고 L7 정책을 적용
• 트래픽 전달: ztunnel이 L7 처리가 필요한 트래픽을 감지하면 HBONE 프로토콜을 사용하여 해당 트래픽을 웨이포인트 프록시로 전달
• 프록시 처리: 프록시가 정책을 적용하고, 원격 측정 데이터를 로깅하고, ztunnel을 통해 대상 Pod로 요청을 전달
• 분석 내용: 트래픽 전달 경로를 자세히 설명하고, L7 트래픽이 ztunnel에서 웨이포인트 프록시로, 그리고 최종적으로 대상 Pod로 흐르는 방식을 분석

앰비언트 모드에서의 역할 및 책임

ztunnel (L4 트래픽 관리자)

• 트래픽 가로채기: L4(TCP) 수준에서 트래픽을 가로챔
• 보안 기능: mTLS 암호화를 사용하여 트래픽을 보호하고 서비스 ID를 인증

웨이포인트 프록시 (L7 트래픽 관리자)

• L7 정책 관리: HTTP 라우팅, 인증, 권한 부여, 원격 측정과 같은 L7 트래픽 정책을 관리
• 애플리케이션 인식: 애플리케이션 인식 프록시 역할을 하여 비즈니스별 정책을 적용하고 관찰 스택에 메트릭을 전송

협업 방식

• L7 처리 요구: 요청에 L7 처리(예: productpage 서비스 호출 reviews-v1)가 필요한 경우
• HBONE 사용: ztunnel이 HBONE을 사용하여 트래픽을 웨이포인트 프록시로 전달
• 투명한 처리: 투명한 정책 적용 및 원격 측정 수집을 가능하게 함

L7 Traffic Path in Ambient Mode

시나리오별 트래픽 경로

• 동일 노드: 소스 포드와 목적지 포드가 동일 노드에 있는 L7 트래픽 경로

• 크로스 노드: 다른 노드에 있는 소스 파드와 대상 파드의 L7 트래픽 경로

Traffic Path Breakdown 분석

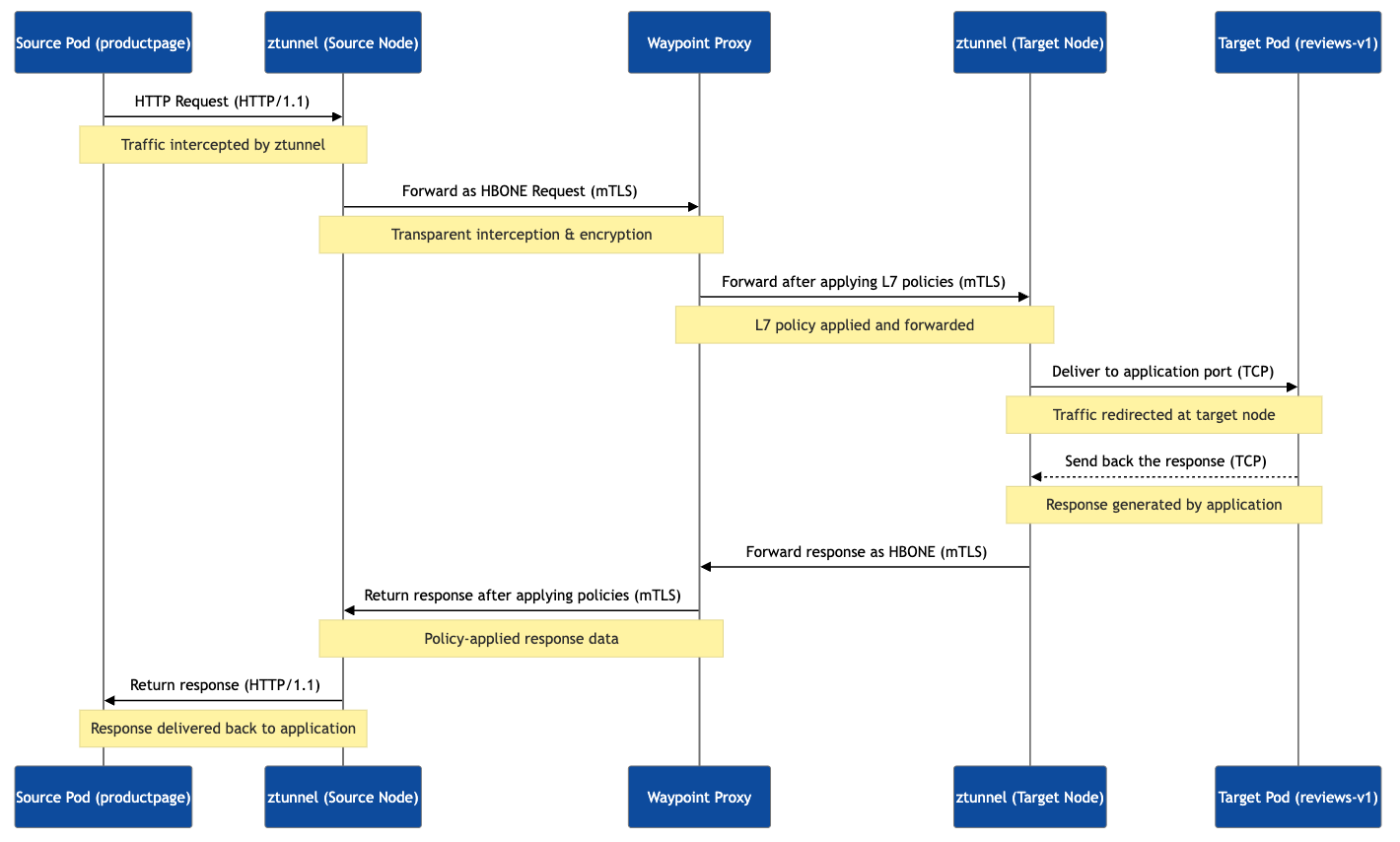

1. Application Request Sent (요청 전송)

• 요청 시작: productpage 서비스가 reviews.default.svc.cluster.local:9080에서 reviews-v1 서비스에 대한 HTTP 요청을 시작

2. ztunnel L4 Traffic Interception

• 트래픽 가로채기: 소스 노드의 Ztunnel이 Kubernetes의 iptables 규칙을 사용하여 제품 페이지에서 아웃바운드 요청을 가로챔
• 구성 검사: Istio의 제어 평면 구성을 검사하고 L7 정책이 적용되어야 한다고 판단

3. Forwarding Traffic Using HBONE Protocol (HBONE 프로토콜을 사용한 트래픽 전달)

• 프로토콜 선택: Ztunnel이 네이티브 Envoy XDS 또는 TCP+mTLS 터널링 대신 HBONE 프로토콜을 사용
• HBONE 정의: HBONE(HTTP 기반 오버레이 네트워크 환경)이 HTTP/2에서 트래픽을 캡슐화하여 L7 처리를 위한 투명한 트래픽 전달을 가능하게 함
• 트래픽 전달: ztunnel이 가로챈 트래픽을 HBONE 터널로 감싸 웨이포인트 프록시로 전달

4. L7 Processing and Policy Enforcement by Waypoint Proxy (Waypoint 프록시를 통한 L7 처리 및 정책 시행)

• 인증 검증: 웨이포인트 프록시가 Envoy을 기반으로 구축되었으며, SPIFFE ID와 컨텍스트 메타데이터를 사용하여 다운스트림 클라이언트의 mTLS 자격 증명을 검증
• 정책 적용:
  • HTTP 라우팅 및 부하 분산: 호스트/경로 헤더를 기반으로 요청을 라우팅
  • 승인 정책: 헤더와 토큰을 통해 액세스를 검증
  • 트래픽 셰이핑: 오류 주입, 요청 속도 제한, 재시도 구현
  • 원격 측정 수집: 메트릭, 로그, 추적 및 요청 기간을 추적
• 트래픽 전달: 웨이포인트 프록시가 처리된 트래픽을 HBONE을 통해 대상 노드의 ztunnel로 전달

5. Delivering Traffic to Target Pod (타겟 포드에 트래픽 전달)

• 트래픽 수신: 타겟 노드의 ztunnel이 HBONE을 통해 웨이포인트 프록시로부터 트래픽을 수신
• 최종 전달: 요청을 캡슐화 해제한 후 애플리케이션 포트의 타겟 포드(reviews-v1)로 전달

Insights and Key Takeaways

1. Transparent Routing via Waypoint Proxy (Waypoint 프록시를 통한 투명한 라우팅)

• 제한된 정보: 웨이포인트 프록시가 대상 Pod의 IP 주소와 재작성된 포트 15008만 알고 있음
• ztunnel 관리: ztunnel이 Kubernetes iptables를 사용하여 트래픽 리디렉션을 관리

2. End-to-End Security (종단간 보안)

• mTLS 보장: SPIFFE ID 검증을 통한 상호 TLS(mTLS)가 안전한 트래픽 전송을 보장
• 제로 트러스트: 트래픽이 ztunnel을 우회하여 제로 트러스트 아키텍처를 적용할 수 없음

3. Transparent Policy Enforcement (투명한 정책 시행)

• 코드 변경 불필요: 개발자가 애플리케이션 코드를 변경할 필요가 없음
• 자동화: 교통 관제, 보안, 원격 측정이 데이터 플레인 수준에서 완전히 자동화됨

How to Debug Ambient Mode?

ztunnel Debugging

• 디버깅 도구: istioctl ztunnel을 사용하여 ztunnel 구성 및 상태를 검사

Waypoint Proxy Debugging

• Envoy 전용 명령: istioctl pc 및 istioctl ps와 같은 Envoy 전용 명령을 사용하여 Envoy 프록시 구성을 검사
• Waypoint 전용 도구: istioctl waypoint를 사용하여 간소화된 구성 검사

결론

• ztunnel 역할: Istio 앰비언트 모드가 투명 인터셉션, mTLS 암호화, 포워딩을 포함한 L4 트래픽 처리를 위해 ztunnel을 사용
• Waypoint Proxy 역할: HTTP 기반 라우팅, 정책 시행, 원격 측정 수집과 같은 L7 작업은 웨이포인트 프록시에 의해 관리
• 통신 프로토콜: ztunnel과 웨이포인트 프록시 간의 통신은 HBONE 프로토콜에 의해 촉진
• 혁신적 디자인: 사이드카를 제거하여 작동을 단순화하면서도 고성능, 보안, 관찰 가능성을 유지

Beyond Sidecar: A Deep Dive Into Istio Ambient Mode Traffic Mechanism and Cost Efficiency

앰비언트 모드가 중요한 이유

Service Mesh의 과제

• 리소스 오버헤드: 사이드카 프록시로 인해 발생하는 리소스 오버헤드 및 운영 복잡성
• 운영 복잡성: Envoy를 업그레이드하거나 시작하려면 다시 모든 Pod를 다시 시작해야 하는 경우가 많음
• 성능 요구: 고성능과 낮은 비용에 대한 수요 증가

일반적인 서비스 메시 배포 모델

서비스 메시 아키텍처가 모색해 온 다양한 프록시 배포 전략:

• Sidecar: 각 Pod 내부에서 Envoy 프록시를 실행
• Ambient: 프록시를 Pod에서 노드 수준으로 이동 (이 게시물의 주요 초점)
• Cilium Mesh: L4의 커널 공간에서 eBPF를 사용하고 L7 기능을 위해 Envoy와 결합
• gRPC: 메시 기능을 애플리케이션 SDK에 직접 내장

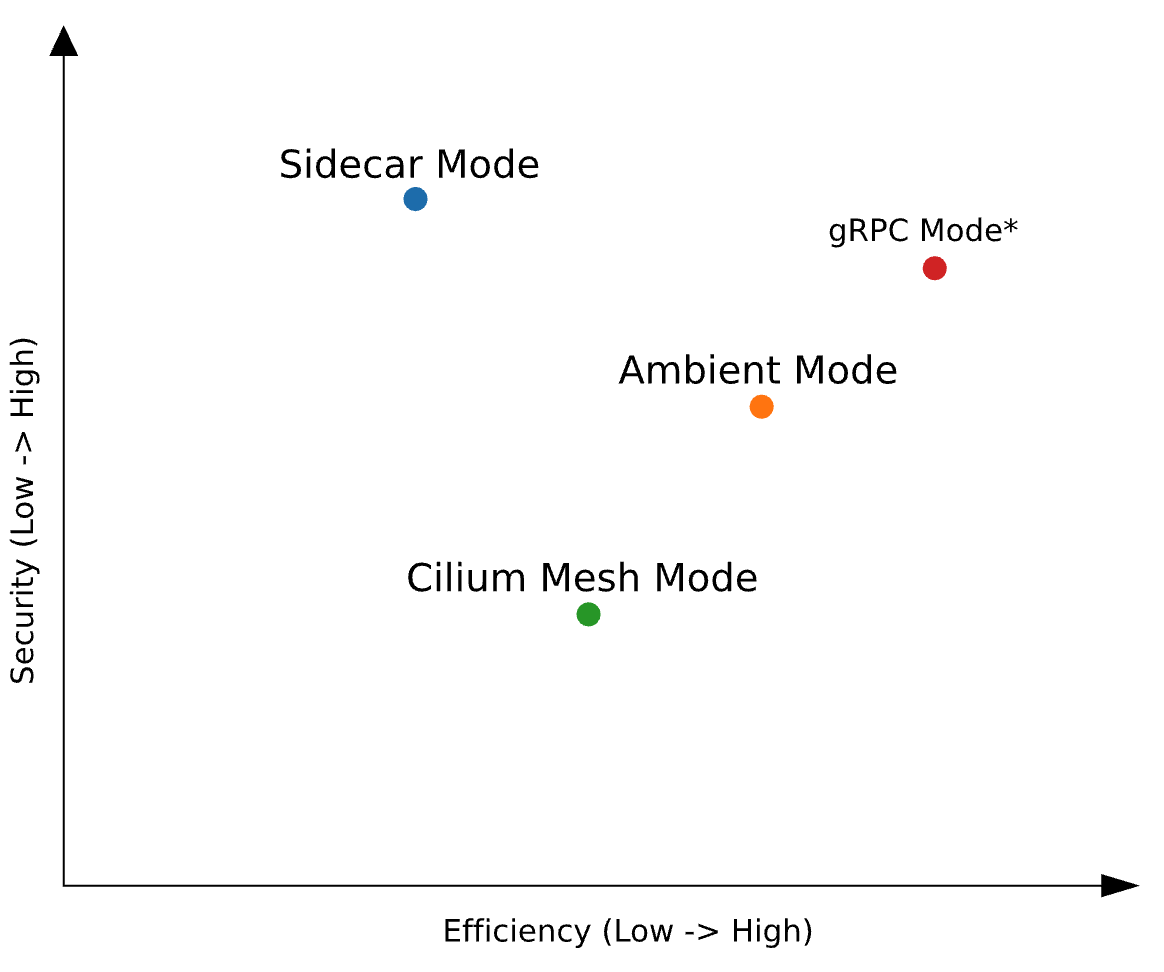

각 모델의 특성 비교

앰비언트 모드의 탄생

• 구성: ztunnel + Waypoint Proxy를 사용하여 데이터 플레인을 단순화하고 Sidecar를 제거하는 차세대 Istio 아키텍처
• 효과: 자원을 절약하고 운영 복잡성을 줄임
• 선택적 기능: Waypoint Proxy가 선택적으로 L7 기능을 제공하면서 mTLS 정책 시행 및 계속 지원

Istio Ambient Mode의 핵심 개념

Key Components of Ambient Mode

1. ztunnel (L4)

• 배포: 노드 수준 프록시로 실행
• 기능: 투명한 트래픽 차단 및 mTLS 암호화를 담당
• 처리 범위: L4 전달만 필요한 대부분의 트래픽을 처리

2. 웨이포인트 프록시 (L7)

• 배포: 선택적으로 배포됨 (네임스페이스, 서비스 또는 포드 세분성으로 구성 가능)
• 기능: HTTP/gRPC 인증, 라우팅, 관찰성과 같은 고급 기능을 처리

3. 이스티오 CNI

• 대체: istio-init 컨테이너를 교체하고 트래픽 리디렉션을 처리
• 지원: Sidecar와 Ambient 모드 모두 지원
• 보안: 권한이 없는 모드에서 트래픽 리디렉션을 활성화하여 보안 강화

Overview of Ambient Mode Architecture

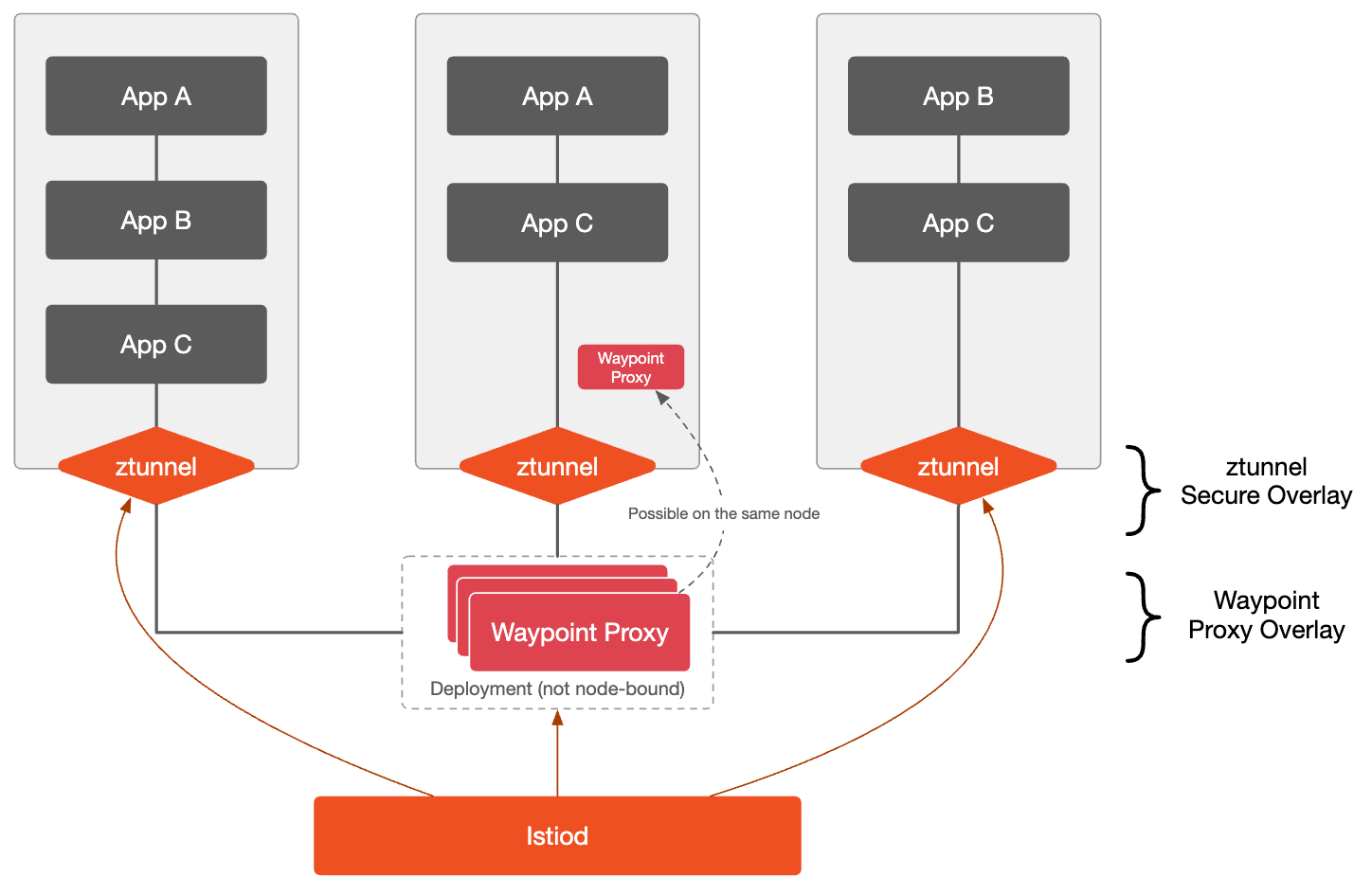

Ambient Mode에서는 Istio 데이터 평면이 두 개의 계층으로 분할:

1. Security Layer (ztunnel): 각 노드에 배포되는 경량 L4 프록시
2. Optional L7 Layer (Waypoint Proxy): HTTP/gRPC 프록싱이 필요할 때만 배포

제어 평면: 여전히 Istiod에서 관리하며, Istiod가 구성과 인증서를 ztunnel과 Waypoint 프록시 모두에 배포

Deployment Strategies for Waypoint Proxy

• Namespace-level (기본): 네임스페이스의 모든 워크로드에 적용
• Service-level: L7 처리만 필요한 서비스의 경우
• Pod-level: 세부적인 제어 제공
• Cross-namespace: 게이트웨이 리소스를 통한 공유를 활성화

Istio CNI 기능

• Traffic Interception: istio-init 컨테이너를 대체하여 설치 간소화
• Dual-mode Support: Sidecar와 Ambient 모드 모두 호환
• Unprivileged Mode Compatibility: 권한 상승 없이 실행되는 Pod에 대한 트래픽 리디렉션 활성화
• CNI Chaining: 기존 CNI 구성에 Istio CNI를 추가 플러그인으로 추가
• In-Pod Traffic Redirection (Ambient Mode):
  • Pod의 네트워크 네임스페이스 내부에서 iptables REDIRECT 규칙 사용
  • Pod 내에 로컬 소켓을 생성하여 트래픽을 가로채고 프록시

Istio CNI 동작 방식

Pod가 시작될 때 Istio CNI가 수행하는 작업:

1. Pod의 네트워크 네임스페이스에 들어가서 ztunnel이 수신 중인 소켓으로 트래픽을 리디렉션하기 위한 iptables 규칙 세트를 생성
2. 더 이상 각 Pod에 init 컨테이너를 주입할 필요가 없으며, 권한 상승도 필요하지 않아 배포가 더욱 깔끔하고 안전해짐
3. ztunnel이 각 Pod의 네트워크 네임스페이스 내부에 소켓을 생성하고, 노드의 모든 Pod에 대해 이를 수행

Traffic Flow and Core Mechanisms

Transparent Traffic Interception

• 동작 방식: 앰비언트 모드에서 Istio CNI가 각 Pod의 네트워크 네임스페이스에 iptables 규칙을 주입하여 아웃바운드 트래픽을 투명하게 가로채고 노드의 로컬 ztunnel 프로세스로 리디렉션
• 결정 과정: zTunnel이 트래픽을 L4에서 전달할지 아니면 L7 처리를 위해 Waypoint Proxy로 보낼지 결정

트래픽 처리 과정

Kubelet이 노드에서 Pod를 시작하면:

1. Istio CNI 에이전트가 이 이벤트를 감지
2. 에이전트가 Pod의 네트워크 네임스페이스에 진입하여 트래픽을 로컬 소켓으로 리디렉션하는 iptables 규칙을 설정
3. Pod의 파일 디스크립터(FD)를 zTunnel에 전달
4. zTunnel이 FD를 수신하면 Pod의 네임스페이스 내에 소켓을 생성

Pod가 트래픽을 전송할 때:

• iptables 규칙 때문에 트래픽이 가로채여 로컬 zTunnel 프로세스로 리디렉션
• zTunnel이 Waypoint를 통해 트래픽에 L7 처리가 필요한지 여부를 판단:
  • L7 기능이 불필요한 경우: 트래픽을 암호화하여 L4에서 대상 Pod로 직접 전달
  • L7 기능이 필요한 경우: 트래픽을 Waypoint Proxy로 터널링

Packet Lifecycle Overview

1. Pod → ztunnel: Pod의 트래픽이 CNI에 의해 가로채여 동일한 노드의 로컬 ztunnel로 리디렉션
2. ztunnel: 대상 주소를 확인하고 mTLS 암호화를 적용
3. (L7 정책이 필요한 경우) ztunnel → Waypoint Proxy: HTTP 인증, 라우팅 등을 처리
4. 웨이포인트 프록시: L7 처리 후 트래픽을 ztunnel로 다시 전송
5. ztunnel: 트래픽을 대상 노드의 ztunnel로 캡슐화를 해제하거나 전달
6. 대상 Pod로: 목적지 ztunnel이 최종적으로 대상 Pod로 트래픽을 전달

The HBONE Protocol

• 정의: 앰비언트 모드에서 ztunnel과 Waypoint Proxy가 HBONE(HTTP/2 + CONNECT) 프로토콜을 사용하여 보안 터널을 구축
• 장점: mTLS 암호화 및 다중화가 가능해져 연결 오버헤드가 줄어들고 프록시 전달 로직이 간소화

HBONE CONNECT 요청 예시

:method: CONNECT
:scheme: https
:authority: Pod_B_IP:9080
:path: /api/v1/users?id=123
x-envoy-original-dst-host: Pod_B_IP:9080
x-forwarded-proto: hbone
x-istio-attributes: ...

• HBONE 동작
  • 외부 TCP 연결: ztunnel_A_IP:52368에서 Node_B_IP:15008까지 (포트 15008은 대상 노드의 HBONE 청취자)
  • HTTP/2 계층에서 CONNECT 요청 시작, 권한 필드는 Pod_B_IP:9080을 나타냄
  • 사용자 지정 헤더를 통해 라우팅 컨텍스트 및 보안 메타데이터 전달
  • HTTP/2 CONNECT 위에 구축된 “inner 터널”로 애플리케이션 계층 요청을 캡슐화

시나리오별 트래픽 흐름

Encrypted Traffic on the Same Node (동일한 노드의 암호화된 트래픽)

• 조건: 소스 Pod와 대상 Pod가 동일한 노드에 있는 경우
• 경로: ztunnel의 L4 암호화 경로를 통해 전송
• 처리: ztunnel이 내부적으로 암호화 및 복호화를 수행하고 트래픽을 대상 Pod로 직접 전달
• L7 필요시: ztunnel이 Waypoint 프록시와 HBONE 터널을 설정하고 트래픽이 Waypoint를 통해 라우팅

Encrypted Traffic Across Nodes (L4) (노드 간 암호화된 트래픽 L4)

• 가장 일반적인 경우: 교차 노드 시나리오
• 처리: 소스 노드의 ztunnel이 HBONE 터널을 통해 트래픽을 암호화하여 목적지 노드의 ztunnel로 전송
• 전달: 목적지 ztunnel이 트래픽을 압축 해제하고 이를 일반 텍스트로 목적지 Pod로 전달
• 효율성: L7 기능이 필요하지 않은 한 Waypoint 프록시를 통한 추가 홉을 피하여 프록시 체인을 줄이고 효율성 향상

Encrypted Traffic Across Nodes (L7) (노드 간 암호화된 트래픽 L7)

L7 처리가 필요한 경우의 흐름:

1. source ztunnel이 트래픽을 웨이포인트 프록시로 터널링
2. 웨이포인트가 인증 및 라우팅과 같은 L7 로직을 처리
3. 웨이포인트가 HBONE을 사용하여 트래픽을 destination ztunnel로 재터널링
4. destination ztunnel이 트래픽을 압축 해제하여 목적지 포드까지 전달

특징: L4 전용 트래픽에 비해 하나의 프록시 홉을 추가하지만, L7 처리가 필요한 트래픽만 이 추가 단계를 거쳐 불필요한 오버헤드가 줄어듦

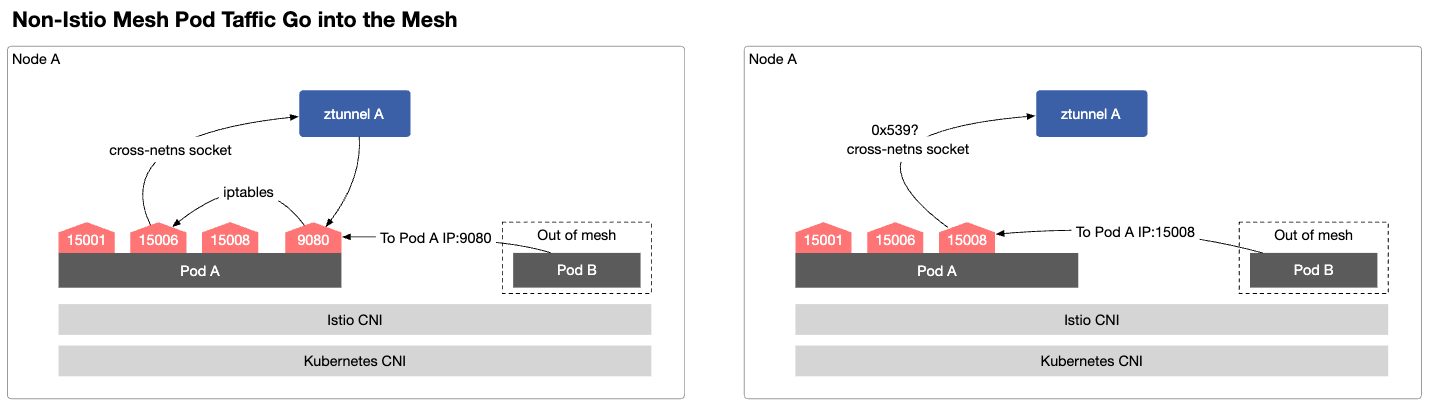

Catch-All Traffic (이탈 방지)

• 목적: Istio 메시 외부에서 발생하는 트래픽이 메시를 우회하지 않도록 ztunnel에서 가로채고 관리
• 처리 방식:
  • 애플리케이션 포트 대상 트래픽: 0x539 마크 확인, 없으면 포트 15006으로 리디렉션 후 처리하여 0x539 마크 추가 후 애플리케이션 포트로 전달
  • 포트 15008 대상: HBONE 트래픽으로 처리하여 ztunnel에서 직접 처리

L4와 L7 트래픽의 차이점

Ambient Mode vs. Sidecar Mode

Ambient Mode의 제약사항

• 세분화된 구성: 앰비언트 모드와 사이드카 모드를 혼합할 때, 개별 포드에 세분화된 프록시 구성(예: EnvoyFilter)을 적용하는 것이 어려움
• 성숙도: 다중 클러스터, 다중 네트워크 및 VM 워크로드에 대한 지원이 아직 성숙하지 않았으며, 운영 환경에서 주의가 필요
• 고급 사용자 지정: WASM 플러그인과 같은 일부 고급 사용자 지정을 앰비언트 모드에서 팟 단위로 직접 적용할 수 없음

모드별 상세 비교

권장사항

• 기존 사용자: 이미 사이드카 모델을 사용 중이고 성숙한 기능에 크게 의존하고 있다면, 지금은 사이드카를 계속 사용
• 신규 도입: 자원 절약과 운영 간소화가 우선이고 트래픽의 대부분이 L4인 경우 앰비언트 모드 사용
• 하이브리드: 혼합 배포를 고려하되, 사이드카 대 앰비언트 워크로드에 대한 경계와 정책을 명확하게 계획

Key Takeaways

• 비용 절감: 앰비언트 모드가 사이드카를 제거하여 팟당 프록시 오버헤드를 줄여 리소스 및 운영 비용을 크게 낮춤
• 효율적 아키텍처: ztunnel + Waypoint 아키텍처로 L7 기능은 필요할 때만 활성화되며, 다른 모든 트래픽은 L4에서 효율적으로 전달
• 성숙도: 앰비언트 모드가 GA에 도달했지만, 멀티 클러스터/VM/멀티 네트워크 지원과 같은 기능들은 여전히 추가적인 테스트와 검증이 필요
• 권장 대상: 대규모 클러스터, 주로 L4 트래픽, 자원 효율성과 중앙 집중식 관리에 대한 수요가 높은 팀에게 권장
