chap9. 마이크로서비스 통신 보호하기

애플리케이션 네트워크 보안의 필요성

애플리케이션 보안은 인가되지 않은 접근으로부터 데이터를 보호하고, 네트워크 도청을 방지하기 위해 전송 중 암호화를 필요로 한다.

인증: 사용자나 서비스의 신원을 확인하는 과정
인가: 인증된 주체에게 특정 작업을 허용하거나 거부

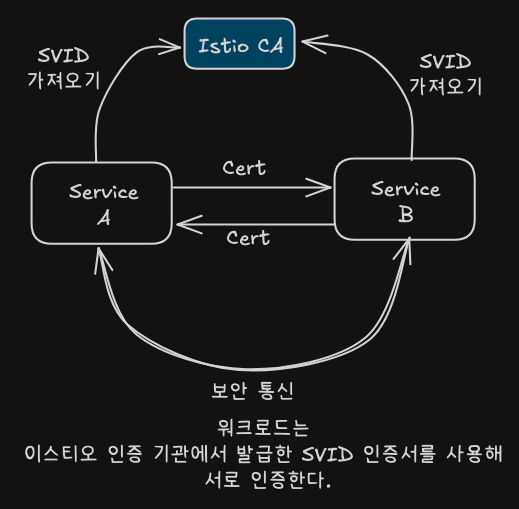

서비스 간 인증

이스티오는 SPIFFE 프레임워크를 기반으로 서비스 ID를 자동 부여하며, 인증서는 서비스 간 상호 인증과 암호화된 통신에 사용된다.

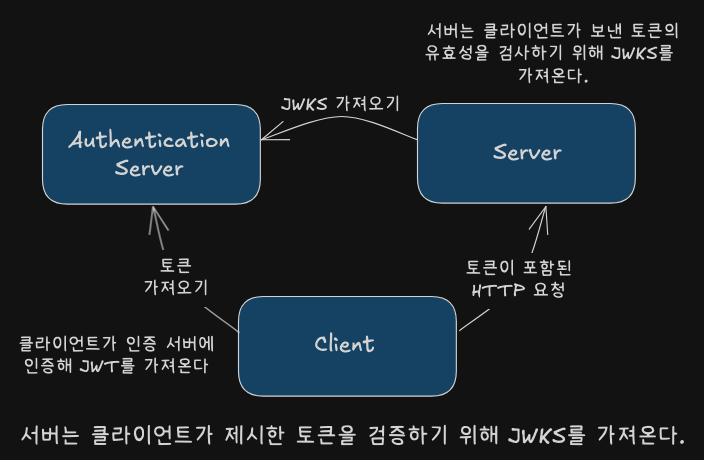

최종 사용자 인증

사용자는 인증 서버를 통해 로그인 후, JWT나 쿠키 같은 자격 증명을 서비스에 전달하고, 서비스는 이를 검증한다.

인가

인가는 인증 이후 수행되며, 서비스나 사용자의 ID에 따라 접근 권한이 결정된다. 이스티오는 세분화된 인가 정책을 제공한다.

모놀리스와 마이크로서비스의 보안 비교

모놀리스: IP 기반 인증이 가능
마이크로서비스: 동적 환경에서는 IP 인증이 어려워 SPIFFE 기반 ID 필요

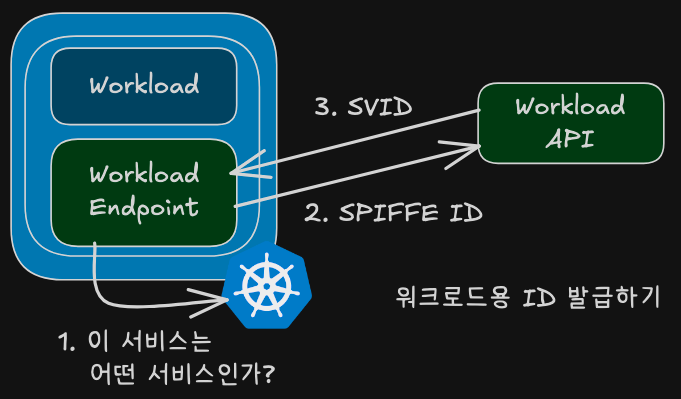

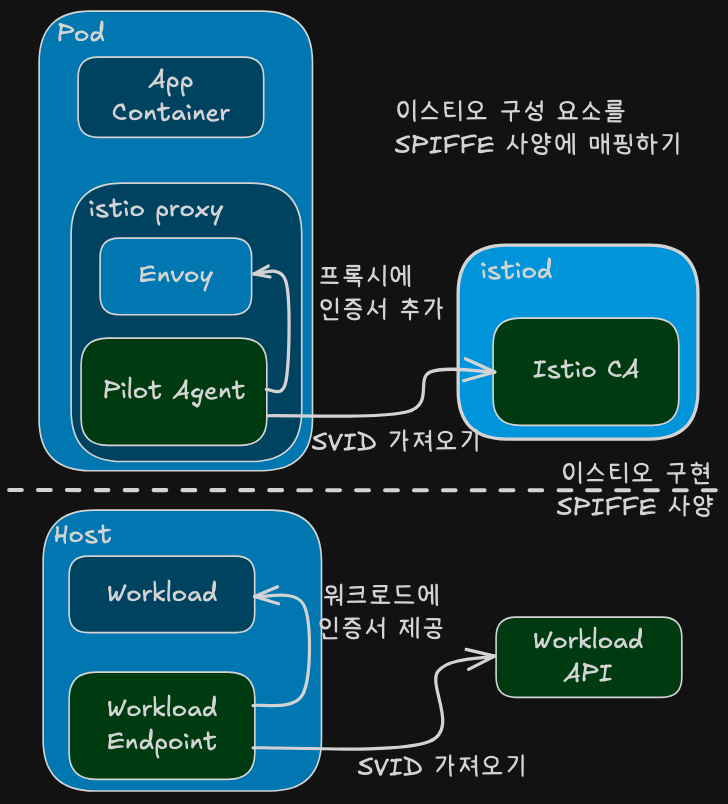

이스티오의 SPIFFE 구현 방식

SPIFFE ID 형식: spiffe://trust-domain/path

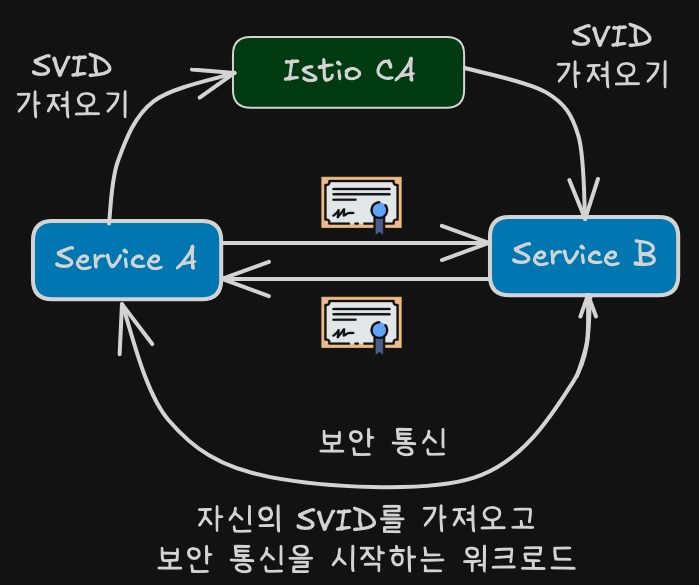

ID는 서비스 어카운트를 기반으로 하며, SVID(X.509 인증서)로 인코딩되어 전송 암호화에 사용됨

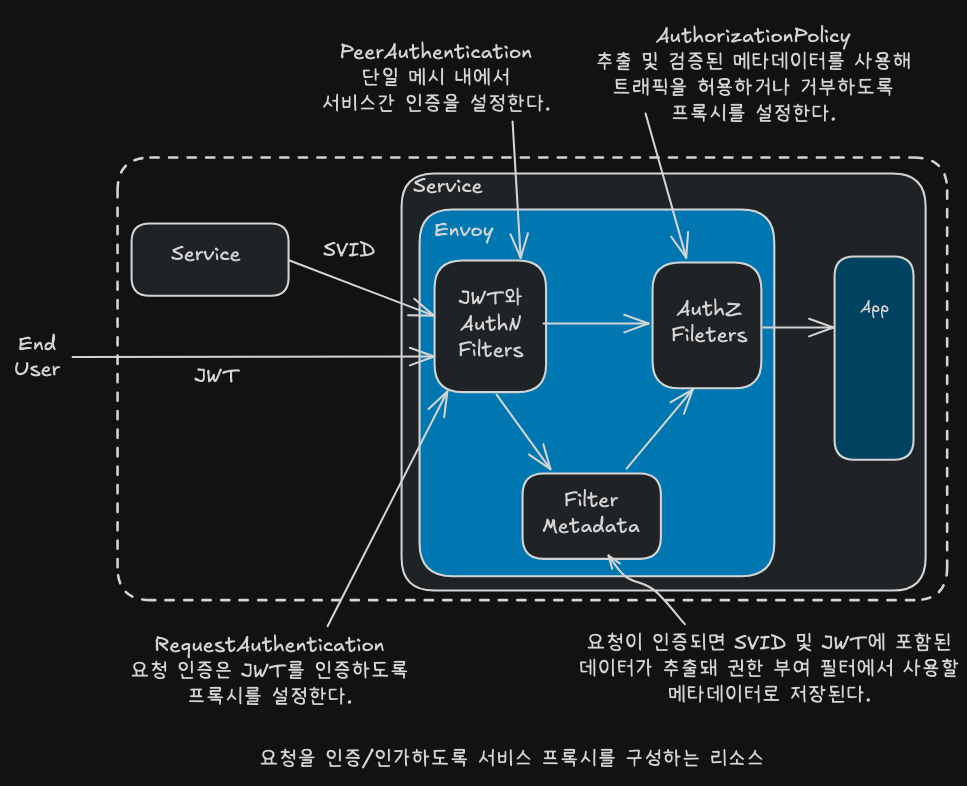

이스티오 보안 리소스 요약

PeerAuthentication: 서비스 간 인증 구성
RequestAuthentication: 최종 사용자 JWT 인증
AuthorizationPolicy: 인증 정보를 기반으로 요청 인가 수행

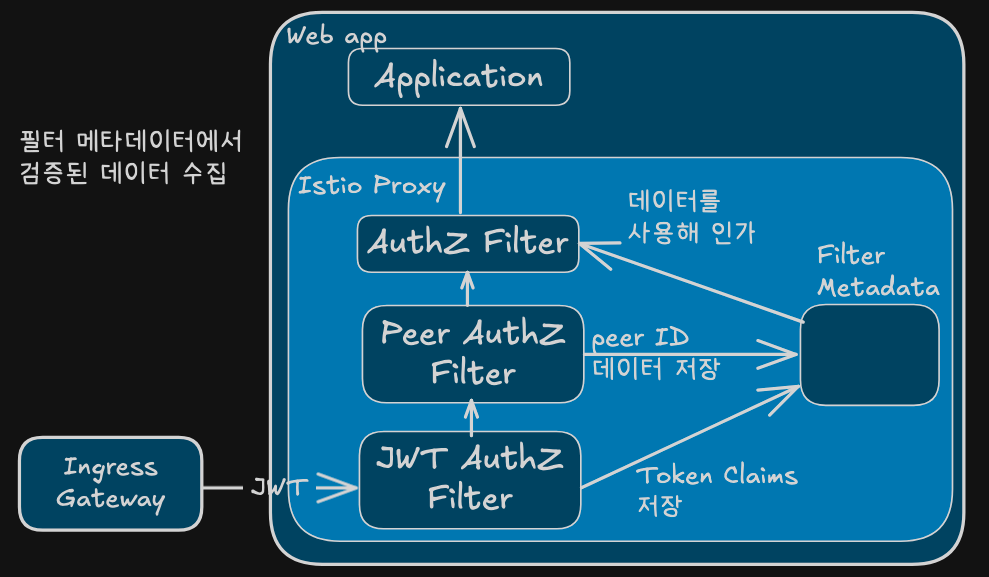

인증 정보를 필터 메타데이터로 저장하여 인가 판단 기준으로 사용
인증 → 정보 추출 → 인가의 흐름으로 구성됨

자동 상호 TLS

이스티오는 사이드카 프록시를 통해 서비스 간 TLS 암호화를 기본으로 제공하며, 인증서의 발급과 갱신은 자동화되어 있다.

환경 설정하기

mTLS 기능 실습을 위한 3가지 서비스 준비

# catalog와 webapp 배포
kubectl apply -f services/catalog/kubernetes/catalog.yaml -n istioinaction
kubectl apply -f services/webapp/kubernetes/webapp.yaml -n istioinaction

# webapp과 catalog의 gateway, virtualservice 설정
kubectl apply -f services/webapp/istio/webapp-catalog-gw-vs.yaml -n istioinaction

# default 네임스페이스에 sleep 앱 배포
cat ch9/sleep.yaml
...
    spec:
      serviceAccountName: sleep
      containers:
      - name: sleep
        image: governmentpaas/curl-ssl
        command: ["/bin/sleep", "3650d"]
        imagePullPolicy: IfNotPresent
        volumeMounts:
        - mountPath: /etc/sleep/tls
          name: secret-volume
      volumes:
      - name: secret-volume
        secret:
          secretName: sleep-secret
          optional: true

kubectl apply -f ch9/sleep.yaml -n default

# 확인
kubectl get deploy,pod,sa,svc,ep
kubectl get deploy,svc -n istioinaction
kubectl get gw,vs -n istioinaction

기본 통신 확인: 레거시 sleep 워크로드 -> webapp 워크로드로 평문 요청 실행

# 요청 실행
kubectl exec deploy/sleep -c sleep -- curl -s webapp.istioinaction/api/catalog -o /dev/null -w "%{http_code}\n"

# 반복 요청
watch 'kubectl exec deploy/sleep -c sleep -- curl -s webapp.istioinaction/api/catalog -o /dev/null -w "%{http_code}\n"'

응답이 성공했다는 것 -> 서비스들이 올바르게 준비됨
- webapp 서비스가 sleep 서비스의 평문(HTTP) 요청을 받아들임
이스티오는 기본적으로 평문(HTTP) 요청을 허용한다.
- 모든 워크로드를 메시로 옮길 때까지 서비스 중단을 일으키지 않고
- 점진적으로 서비스 메시를 채택하기 위함이다.
PeerAuthentication으로 평문 트래픽을 금지할 수 있다.

이스티오의 PeerAuthentication 리소스 이해하기

PeerAuthentication 리소스는 서비스 간 트래픽 인증 방식을 지정하며, 다음과 같은 모드를 제공한다:

STRICT: 암호화된 트래픽만 허용
PERMISSIVE: 암호화와 일반 트래픽 모두 허용

적용 범위는 전체 메시, 네임스페이스, 워크로드 수준으로 설정할 수 있다.

메시 범위 정책으로 모든 미인증 트래픽 거부하기

다음 정책을 메시 전체에 적용해 모든 미인증 트래픽을 차단할 수 있다.

PeerAuthentication 리소스를 STRICT 모드로 설정

cat ch9/meshwide-strict-peer-authn.yaml
apiVersion: "security.istio.io/v1beta1"
kind: "PeerAuthentication"
metadata:
  name: "default" # Mesh-wide policies must be named "default"
  namespace: "istio-system" # Istio installation namespace
spec:
  mtls:
    mode: STRICT # mutual TLS mode

# 적용
kubectl apply -f ch9/meshwide-strict-peer-authn.yaml -n istio-system

# 요청 실행
kubectl exec deploy/sleep -c sleep -- curl -s http://webapp.istioinaction/api/catalog -o /dev/null -w "%{http_code}\n"

평문 요청이 거부되었다.

상호 인증하지 않은 트래픽 허용하기

cat << EOF | kubectl apply -f -
apiVersion: "security.istio.io/v1beta1"
kind: "PeerAuthentication"
metadata:
  name: "default"             # Uses the "default" naming convention so that only one namespace-wide resource exists
  namespace: "istioinaction"  # Specifies the namespace to apply the policy
spec:
  mtls:
    mode: PERMISSIVE          # PERMISSIVE allows HTTP traffic.
EOF

# 요청 실행
kubectl exec deploy/sleep -c sleep -- curl -s http://webapp.istioinaction/api/catalog -o /dev/null -w "%{http_code}\n"

# 확인
kubectl get PeerAuthentication -A
NAMESPACE       NAME      MODE         AGE
istio-system    default   STRICT       2m51s
istioinaction   default   PERMISSIVE   7s

이렇게는 사용하지 말자.
미인증 트래픽은 sleep 워크로드에서 webapp으로 향하는 것만 허용
catalog 워크로드에는 STRICT 상호 인증을 계속 유지
- 이렇게 하면 보안이 뚫렸을때 공격 범위를 좁힐 수 있다.

# 다음 실습을 위해 삭제 : PeerAuthentication 단축어 pa
kubectl delete pa default -n istioinaction

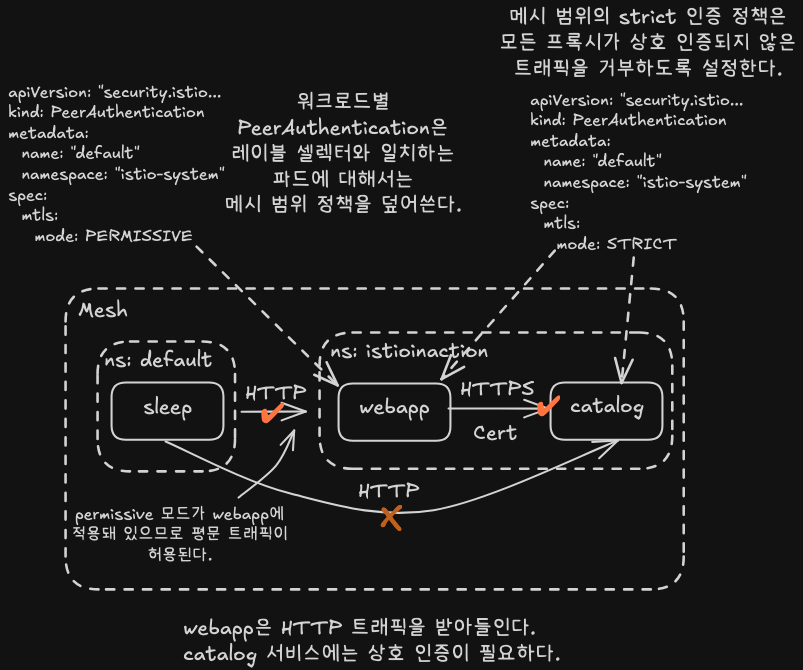

워크로드별 PeerAuthentication 정책 적용하기

# istiod 는 PeerAuthentication 리소스 생성을 수신하고, 이 리소스를 엔보이용 설정으로 변환하며,
# LDS(Listener Discovery Service)를 사용해 서비스 프록시에 적용
docker exec -it myk8s-control-plane istioctl proxy-status

cat ch9/workload-permissive-peer-authn.yaml
apiVersion: "security.istio.io/v1beta1"
kind: "PeerAuthentication"
metadata:
  name: "webapp"
  namespace: "istioinaction"
spec:
  selector:
    matchLabels:
      app: "webapp"  # 레이블이 일치하는 워크로드만 PERMISSIVE로 동작
  mtls:
    mode: PERMISSIVE

kubectl apply -f ch9/workload-permissive-peer-authn.yaml
kubectl get pa -A

# sleep -> webapp (succes)
kubectl logs -n istioinaction -l app=webapp -c webapp -f
kubectl exec deploy/sleep -c sleep -- curl -s http://webapp.istioinaction/api/catalog -o /dev/null -w "%{http_code}\n"

# sleep -> catalog (fail)
kubectl logs -n istioinaction -l app=catalog -c catalog -f
kubectl exec deploy/sleep -c sleep -- curl -s http://catalog.istioinaction/api/items -o /dev/null -w "%{http_code}\n"

두 가지 추가적인 상호 인증 모드

STRICT, PERMISSIVE 외 2개의 모드
- UNSET : 부모의 PeerAuthentication 정책을 상속
- DISABLE : 트래픽을 터널링하지 않음. 서비스로 직접 보냄
상호 인증 트래픽, 평문 트래픽 등 워크로드로 터널링항 트래픽 유형을 지정하거나
요청을 프록시로 보내지 않고 애플리케이션으로 바로 포워딩할 수 있다.

tcpdump로 서비스 간 트래픽 스니핑하기

이스티오 프록시에는 tcpdump가 설치되어 있다.

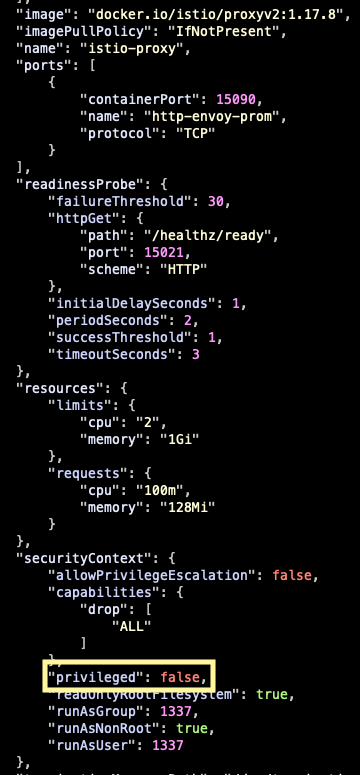

tcpdump는 보안 때문에 권한 privileged permission이 필요하다.(기본값: false)
values.global.proxy.priviliged를 true로 설정하여 이스티오를 업데이트한다.

# 확인
kubectl get istiooperator -n istio-system installed-state -o yaml

kubectl get pod -n istioinaction -l app=webapp -o json

istioctl install -y --set profile=demo \
--set values.global.proxy.privileged=true

# 사이드카 프록시를 주입하도록 업데이트 한 후 webapp 워크로드를 다시 만들어줘야 한다.
k delete po -l app=webapp -n istioinaction

# 확인
kubectl get istiooperator -n istio-system installed-state -o yaml

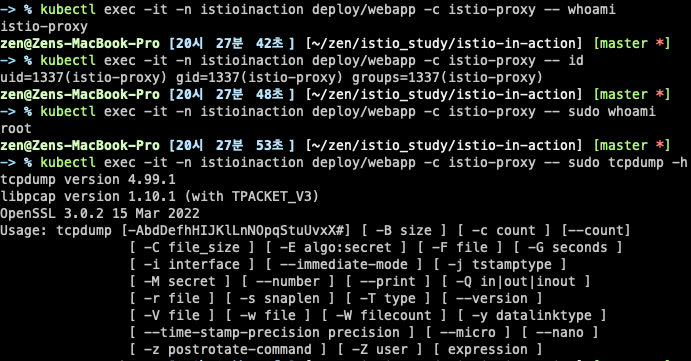

# 권한을 확인해보자.
kubectl exec -it -n istioinaction deploy/webapp -c istio-proxy -- whoami
kubectl exec -it -n istioinaction deploy/webapp -c istio-proxy -- id
kubectl exec -it -n istioinaction deploy/webapp -c istio-proxy -- sudo whoami
kubectl exec -it -n istioinaction deploy/webapp -c istio-proxy -- sudo tcpdump -h

파드 트래픽을 스니핑 해보자

# 패킷 모니터링 실행 해두기
kubectl exec -it -n istioinaction deploy/webapp -c istio-proxy \
  -- sudo tcpdump -l --immediate-mode -vv -s 0 '(((ip[2:2] - ((ip[0]&0xf)<<2)) - ((tcp[12]&0xf0)>>2)) != 0) and not (port 53)'
# -l : 표준 출력(stdout)을 라인 버퍼 모드로 설정. 터미널에서 실시간으로 결과를 보기 좋게 함 (pipe로 넘길 때도 유용).
# --immediate-mode : 커널 버퍼에서 패킷을 모아서 내보내지 않고, 캡처 즉시 사용자 공간으로 넘김 → 딜레이 최소화.
# -vv : verbose 출력. 패킷에 대한 최대한의 상세 정보를 보여줌.
# -s 0 : snap length를 0으로 설정 → 패킷 전체 내용을 캡처. (기본값은 262144 bytes, 예전 버전에서는 68 bytes로 잘렸음)
# '(((ip[2:2] - ((ip[0]&0xf)<<2)) - ((tcp[12]&0xf0)>>2)) != 0) and not (port 53)' : DNS패킷 제외하고 TCP payload 길이가 0이 아닌 패킷만 캡처
# 즉, SYN/ACK/FIN 같은 handshake 패킷(데이터 없는 패킷) 무시, 실제 데이터 있는 패킷만 캡처
# 결론 : 지연 없이, 전체 패킷 내용을, 매우 자세히 출력하고, DNS패킷 제외하고 TCP 데이터(payload)가 1 byte 이상 있는 패킷만 캡처

# 요청 실행
kubectl exec deploy/sleep -c sleep -- curl -s webapp.istioinaction/api/catalog -o /dev/null -w "%{http_code}\n"

## (1) sleep -> webapp 호출 HTTP
11:32:01.624805 IP (tos 0x0, ttl 63, id 11453, offset 0, flags [DF], proto TCP (6), length 146)
    10-10-0-14.sleep.default.svc.cluster.local.40514 > webapp-7685bcb84-jttmh.http-alt: Flags [P.], cksum 0x14bc (incorrect -> 0x7295), seq 1914134141:1914134235, ack 3484444467, win 512, options [nop,nop,TS val 3349047754 ecr 1349340000], length 94: HTTP, length: 94
	GET /api/catalog HTTP/1.1
	Host: webapp.istioinaction
	User-Agent: curl/8.5.0
	Accept: */*

## (2) webapp -> catalog 호출 HTTPS
11:32:01.629654 IP (tos 0x0, ttl 64, id 3135, offset 0, flags [DF], proto TCP (6), length 1304)
    webapp-7685bcb84-jttmh.38974 > 10-10-0-21.catalog.istioinaction.svc.cluster.local.3000: Flags [P.], cksum 0x1949 (incorrect -> 0xfdd9), seq 6001:7253, ack 9142, win 871, options [nop,nop,TS val 880716688 ecr 1442128005], length 1252

## (3) catalog -> webapp 응답 HTTPS
11:32:01.647257 IP (tos 0x0, ttl 63, id 29504, offset 0, flags [DF], proto TCP (6), length 1789)
    10-10-0-21.catalog.istioinaction.svc.cluster.local.3000 > webapp-7685bcb84-jttmh.38974: Flags [P.], cksum 0x1b2e (incorrect -> 0x8ae6), seq 9142:10879, ack 7253, win 729, options [nop,nop,TS val 1442213662 ecr 880716688], length 1737

## (4) webapp -> sleep 응답 HTTP
11:32:01.648333 IP (tos 0x0, ttl 64, id 4548, offset 0, flags [DF], proto TCP (6), length 663)
    webapp-7685bcb84-jttmh.http-alt > 10-10-0-14.sleep.default.svc.cluster.local.40514: Flags [P.], cksum 0x16c1 (incorrect -> 0x0f22), seq 1:612, ack 94, win 512, options [nop,nop,TS val 1349340024 ecr 3349047754], length 611: HTTP, length: 611
	HTTP/1.1 200 OK
	content-length: 357
	content-type: application/json; charset=utf-8
	date: Thu, 08 May 2025 11:32:01 GMT
	x-envoy-upstream-service-time: 22
	server: istio-envoy
	x-envoy-decorator-operation: webapp.istioinaction.svc.cluster.local:80/*

	[{"id":1,"color":"amber","department":"Eyewear","name":"Elinor Glasses","price":"282.00"},{"id":2,"color":"cyan","department":"Clothing","name":"Atlas Shirt","price":"127.00"},{"id":3,"color":"teal","department":"Clothing","name":"Small Metal Shoes","price":"232.00"},{"id":4,"color":"red","department":"Watches","name":"Red Dragon Watch","price":"232.00"}] [|http]

# 밑의 방법으로 해도 된다.
kubectl get svc,ep -n istioinaction
NAME              TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)   AGE
service/catalog   ClusterIP   10.200.1.243   <none>        80/TCP    11m
service/webapp    ClusterIP   10.200.1.240   <none>        80/TCP    11m

NAME                ENDPOINTS         AGE
endpoints/catalog   10.10.0.21:3000   11m
endpoints/webapp    10.10.0.22:8080   11m

kubectl exec -it -n istioinaction deploy/webapp -c istio-proxy \
  -- sudo tcpdump -l --immediate-mode -vv -s 0 'tcp port 3000 or tcp port 8080'

# 요청 실행
kubectl exec deploy/sleep -c sleep -- curl -s webapp.istioinaction/api/catalog -o /dev/null -w "%{http_code}\n"

워크로드 ID가 워크로드 서비스 어카운트에 연결돼 있는지 확인하기

# (참고) 패킷 모니터링 : 아래 openssl 실행 시 동작 확인
kubectl exec -it -n istioinaction deploy/catalog -c istio-proxy \
  -- sudo tcpdump -l --immediate-mode -vv -s 0 'tcp port 3000'

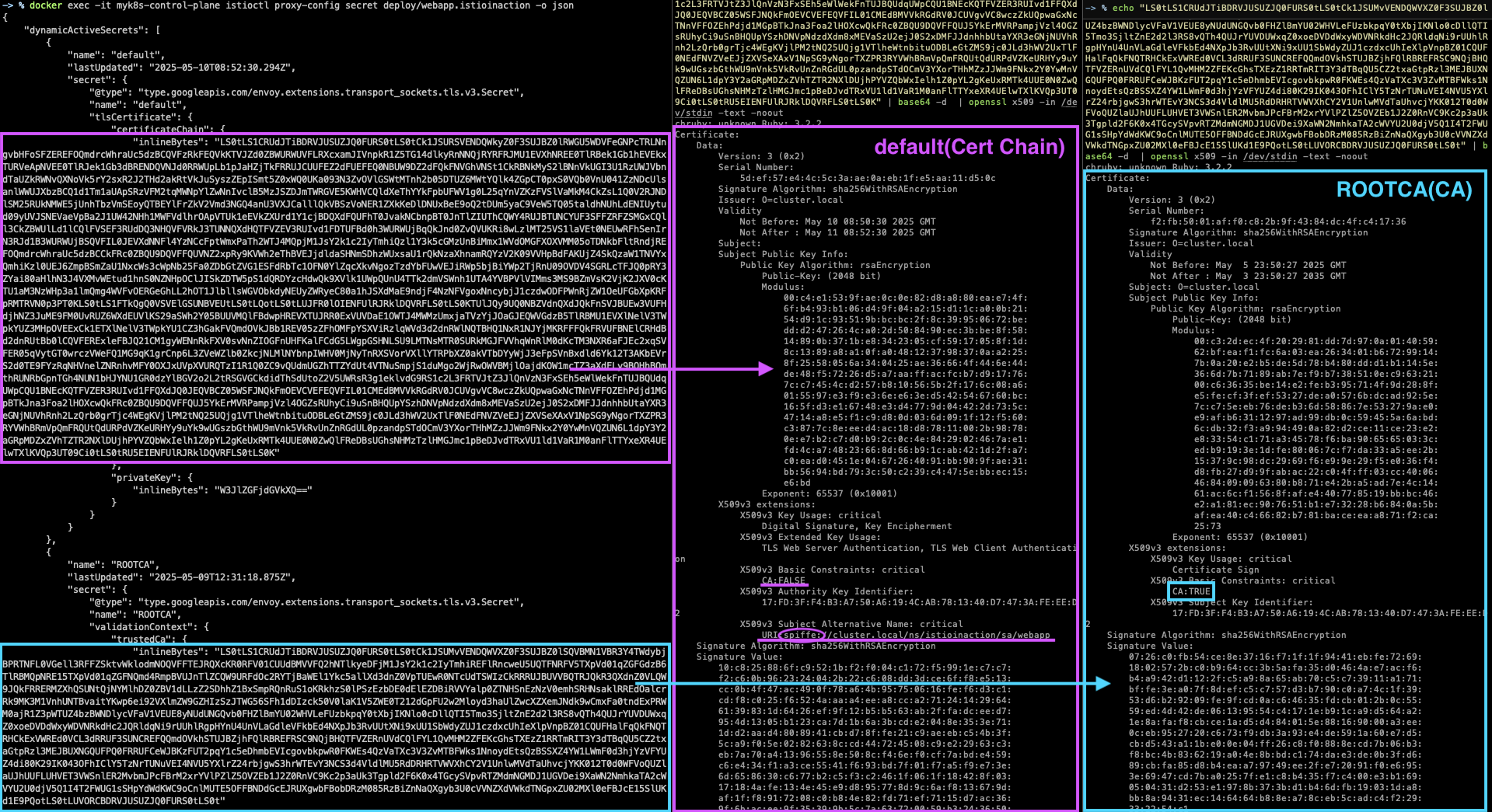

# catalog 의 X.509 인증서 내용 확인
kubectl -n istioinaction exec deploy/webapp -c istio-proxy -- ls -l /var/run/secrets/istio/root-cert.pem

kubectl exec -it -n istioinaction deploy/webapp -c istio-proxy -- openssl x509 -in /var/run/secrets/istio/root-cert.pem -text -noout

kubectl -n istioinaction exec deploy/webapp -c istio-proxy -- openssl -h
kubectl -n istioinaction exec deploy/webapp -c istio-proxy -- openssl s_client -h

# openssl s_client → TLS 서버에 연결해 handshake와 인증서 체인을 보여줌
# -showcerts → 서버가 보낸 전체 인증서 체인 출력
# -connect catalog.istioinaction.svc.cluster.local:80 → Istio 서비스 catalog로 TCP 80 연결
# -CAfile /var/run/secrets/istio/root-cert.pem → Istio의 root CA로 서버 인증서 검증
# 결론 : Envoy proxy에서 catalog 서비스로 연결하여 TLS handshake 및 인증서 체인 출력 후 사람이 읽을 수 있는 형식으로 해석
kubectl -n istioinaction exec deploy/webapp -c istio-proxy \
  -- openssl s_client -showcerts \
  -connect catalog.istioinaction.svc.cluster.local:80 \
  -CAfile /var/run/secrets/istio/root-cert.pem | \
  openssl x509 -in /dev/stdin -text -noout
...
        Validity
            Not Before: May  1 09:55:10 2025 GMT # 유효기간 1일 2분
            Not After : May  2 09:57:10 2025 GMT
        ...
        X509v3 extensions:
            X509v3 Extended Key Usage:
                TLS Web Server Authentication, TLS Web Client Authentication # 사용처 : 웹서버, 웹클라이언트
            ...
            X509v3 Subject Alternative Name: critical
                URI:spiffe://cluster.local/ns/istioinaction/sa/catalog # SPIFFE ID 확인

# catalog 파드의 서비스 어카운트 확인
kubectl describe pod -n istioinaction -l app=catalog | grep 'Service Account'
Service Account:  catalog

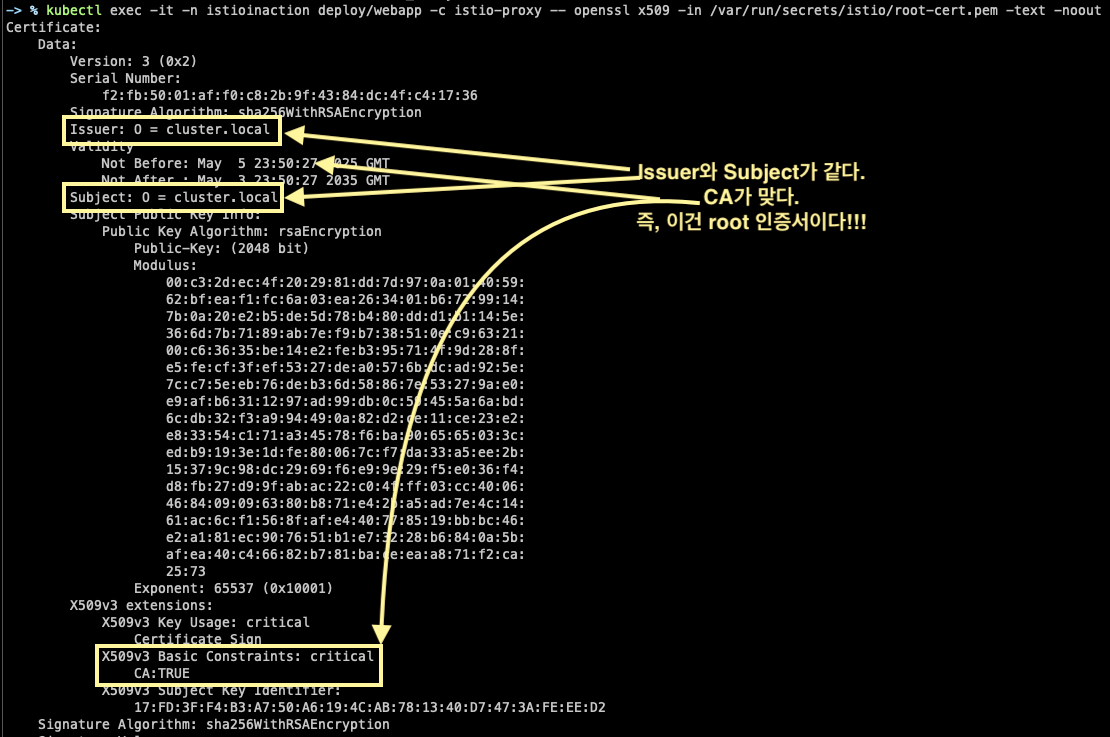

루트 인증서 서명 확인

# webapp.istio-proxy 쉘 접속
kubectl -n istioinaction exec -it deploy/webapp -c istio-proxy -- /bin/bash
-----------------------------------------------
# 인증서 검증
openssl verify -CAfile /var/run/secrets/istio/root-cert.pem \
  <(openssl s_client -connect \
  catalog.istioinaction.svc.cluster.local:80 -showcerts 2>/dev/null)
/dev/fd/63: OK
# 검증에 성공 시 OK 메시지 출력: 이스티오 CA가 인증서에 서명했으며, 내부 데이터가 믿을 수 있다는 것임을 알려줌.

exit
-----------------------------------------------

서비스 간 트래픽 인가하기

인가: 인증된 주체가 리소스 접근, 편집, 삭제 같은 작업을 수행하도록 허용됐는지 정의하는 절차
정책: 인증된 주체(누가)와 인가(무엇)을 결합해 형성되며, 누가 무슨 일을 할 수 있는지 정의
공격을 당했다면??

이스티오는 AuthorizationPolicy로 접근 정책을 정의한다.
- 범위
  - 서비스 메시 전체
  - 네임스페이스
  - 워크로드별

인가 정책의 속성

사이드카 프록시가 인가 or 집행 엔진이다.
- 서비스 프록시가 요청을 허용/거절 여부를 판단하는 정택을 모두 포함하기 때문
- 모든 결정이 프록시에서 직접 내려진다.

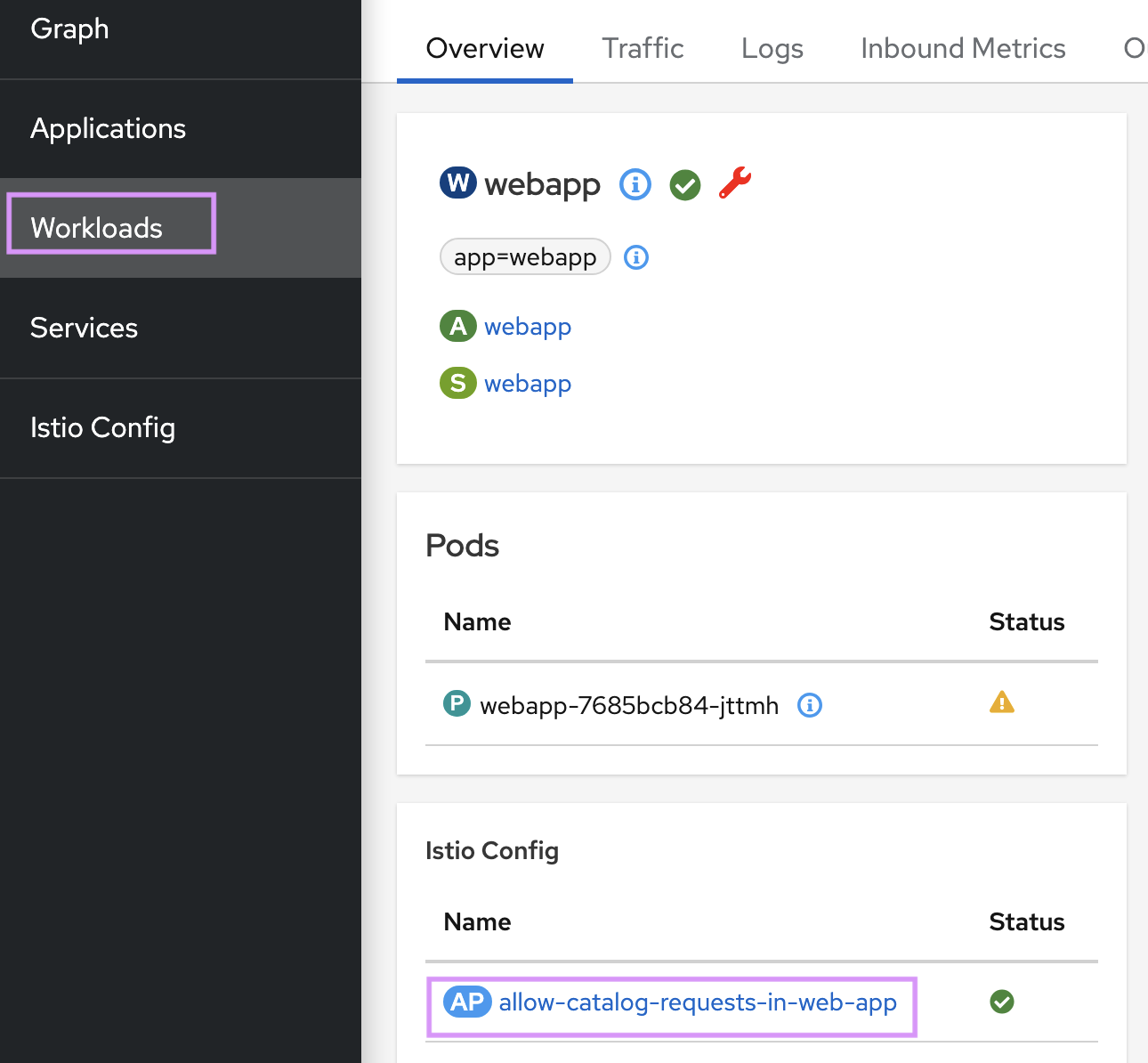

AuthorizationPolicy로 정책을 정의한다.
- istiod가 새 AuthorizationPolicy가 클러스터에 적용됐음을 확인
- 다른 이스티오 리소스들처럼 해당 리소스로 데이터 플레인 프록시를 처리하고 업데이트한다.

apiVersion: "security.istio.io/v1beta1"
kind: "AuthorizationPolicy"
metadata:
  name: "allow-catalog-requests-in-web-app"
  namespace: istioinaction
spec:
  selector:
    matchLabels:
      app: webapp
  actino: ALLOW
  rules:
  - to:
    - operation:
        path: ["/api/catalog"]

인가 정책의 속성

selector
- 정책을 적용할 워크로드 부분집합을 정의한다.
action
- 이 정책을 허용(ALLOW) / 거부(DENY) / 커스텀(CUSTOM)인지 지정한다.
- 규칙 중 하나가 요청과 일치해야만 적용된다.
rules
- 정책을 활성화할 요청을 식별하는 규칙 목록을 정의한다.

인가 정책 규칙 이해하기

인가 정책 규칙은 커넥션의 출처(source)를 지정한다.
단일 규칙의 필드
- from: 요청의 출처를 다음 유형 중 하나로 지정한다.
  - principals

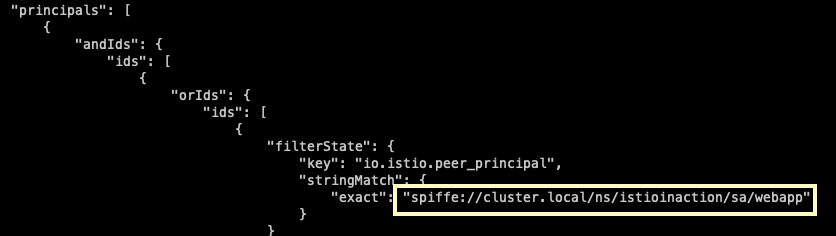

    - 출처 ID(mTLS의 SPIFFE ID) 목록
    - 요청이 주체(principal) 집합에서 온 것이 아니면 부정 속성인 notPrincipals가 적용된다.
    - 이 기능을 작동하려면 서비스가 상호 인증해야 한다.
  - namespaces
    - 출처 네임스페이스와 비교할 네임스페이스 목록
    - 출처 네임스페이스는 참가자의 SVID에서 가져온다.
    - 그래서, 작동하려면 mTLS가 활성화돼야 한다.
  - ipBlocks
    - 출처 IP 주소와 비교할 단일 IP 주소나 CIDR 범위 목록
- to: 요청의 작업을 지정하며, 호스트나 요청의 메서드 등이 있다.
- when: 규칙이 부합한 후 충족해야 하는 조건 목록을 지정한다.

작업 공간 설정하기

# 9.2.1 에서 이미 배포함
kubectl -n istioinaction apply -f services/catalog/kubernetes/catalog.yaml
kubectl -n istioinaction apply -f services/webapp/kubernetes/webapp.yaml
kubectl -n istioinaction apply -f services/webapp/istio/webapp-catalog-gw-vs.yaml
kubectl -n default apply -f ch9/sleep.yaml

# gw,vs 확인
kubectl -n istioinaction get gw,vs

# PeerAuthentication 설정 : 앞에서 이미 설정함
cat ch9/meshwide-strict-peer-authn.yaml
apiVersion: "security.istio.io/v1beta1"
kind: "PeerAuthentication"
metadata:
  name: "default"
  namespace: "istio-system"
spec:
  mtls:
    mode: STRICT

kubectl -n istio-system apply -f ch9/meshwide-strict-peer-authn.yaml
kubectl get peerauthentication -n istio-system

cat ch9/workload-permissive-peer-authn.yaml
apiVersion: "security.istio.io/v1beta1"
kind: "PeerAuthentication"
metadata:
  name: "webapp"
  namespace: "istioinaction"
spec:
  selector:
    matchLabels:
      app: webapp
  mtls:
    mode: PERMISSIVE

kubectl -n istioinaction apply -f ch9/workload-permissive-peer-authn.yaml
kubectl get peerauthentication -n istioinaction

워크로드에 정책 적용시 동작 확인

워크로드에 하나 이상의 ALLOW 인가 정책이 적용되면
- 모든 트래픽에서 해당 워크로드로의 접근은 기본적으로 DENY
트래픽을 받아들이려면, ALLOW 정책이 최소 하나는 부합해야 한다.

# cat ch9/allow-catalog-requests-in-web-app.yaml
apiVersion: "security.istio.io/v1beta1"
kind: "AuthorizationPolicy"
metadata:
  name: "allow-catalog-requests-in-web-app"
  namespace: istioinaction
spec:
  selector:
    matchLabels:
      app: webapp # 워크로드용 셀렉터 Selector for workloads
  rules:
  - to:
    - operation:
        paths: ["/api/catalog*"] # 요청을 경로 /api/catalog 와 비교한다 Matches requests with the path /api/catalog
  action: ALLOW # 일치하면 허용한다 If a match, ALLOW

# 로그
kubectl logs -n istioinaction -l app=webapp -c istio-proxy -f

# 적용 전 확인
kubectl exec deploy/sleep -- curl -sSL webapp.istioinaction/api/catalog
kubectl exec deploy/sleep -- curl -sSL webapp.istioinaction/hello/world # 404 리턴

# AuthorizationPolicy 리소스 적용
kubectl apply -f ch9/allow-catalog-requests-in-web-app.yaml
kubectl get authorizationpolicy -n istioinaction

#
docker exec -it myk8s-control-plane istioctl proxy-config listener deploy/webapp.istioinaction --port 15006
docker exec -it myk8s-control-plane istioctl proxy-config listener deploy/webapp.istioinaction --port 15006 -o json > webapp-listener.json
...
          {
              "name": "envoy.filters.http.rbac",
              "typedConfig": {
                  "@type": "type.googleapis.com/envoy.extensions.filters.http.rbac.v3.RBAC",
                  "rules": {
                      "policies": {
                          "ns[istioinaction]-policy[allow-catalog-requests-in-web-app]-rule[0]": {
                              "permissions": [
                                  {
                                      "andRules": {
                                          "rules": [
                                              {
                                                  "orRules": {
                                                      "rules": [
                                                          {
                                                              "urlPath": {
                                                                  "path": {
                                                                      "prefix": "/api/catalog"
                                                                  }
                                                              }
                                                          }
                                                      ]
                                                  }
                                              }
                                          ]
                                      }
                                  }
                              ],
                              "principals": [
                                  {
                                      "andIds": {
                                          "ids": [
                                              {
                                                  "any": true
                                              }
                                          ]
                                      }
                                  }
                              ]
                          }
                      }
                  },
                  "shadowRulesStatPrefix": "istio_dry_run_allow_" #  실제로 차단하지 않고, 정책이 적용됐을 때 통계만 수집 , istio_dry_run_allow_로 prefix된 메트릭 생성됨
              }
          },
...

# 로그 : 403 리턴 체크!
docker exec -it myk8s-control-plane istioctl proxy-config log deploy/webapp -n istioinaction --level rbac:debug
kubectl logs -n istioinaction -l app=webapp -c istio-proxy -f
[2025-05-03T10:08:52.918Z] "GET /hello/world HTTP/1.1" 403 - rbac_access_denied_matched_policy[none] - "-" 0 19 0 - "-" "curl/8.5.0" "b272b991-7a79-9581-bb14-55a6ee705311" "webapp.istioinaction" "-" inbound|8080|| - 10.10.0.3:8080 10.10.0.13:50172 - -

# 적용 후 확인
kubectl exec deploy/sleep -- curl -sSL webapp.istioinaction/api/catalog
kubectl exec deploy/sleep -- curl -sSL webapp.istioinaction/hello/world # 403 리턴
RBAC: access denied

# 다음 실습을 위해 정책 삭제
kubectl delete -f ch9/allow-catalog-requests-in-web-app.yaml

전체 정책으로 기본적으로 모든 요청 거부하기

# cat ch9/policy-deny-all-mesh.yaml
apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
  name: deny-all
  namespace: istio-system # 이스티오를 설치한 네임스페이스의 정책은 메시의 모든 워크로드에 적용된다
spec: {} # spec 이 비어있는 정책은 모든 요청을 거부한다

# 적용 전 확인
kubectl exec deploy/sleep -- curl -sSL webapp.istioinaction/api/catalog
curl -s http://webapp.istioinaction.io:30000/api/catalog

# 정책 적용
kubectl apply -f ch9/policy-deny-all-mesh.yaml
kubectl get authorizationpolicy -A

# 적용 후 확인 1
kubectl exec deploy/sleep -- curl -sSL webapp.istioinaction/api/catalog
...
kubectl logs -n istioinaction -l app=webapp -c istio-proxy -f
[2025-05-03T14:45:31.051Z] "GET /api/catalog HTTP/1.1" 403 - rbac_access_denied_matched_policy[none] - "-" 0 19 0 - "-" "curl/8.5.0" "f1ec493b-cc39-9573-b3ad-e37095bbfaeb" "webapp.istioinaction" "-" inbound|8080|| - 10.10.0.3:8080 10.10.0.13:60780 - -

# 적용 후 확인 2

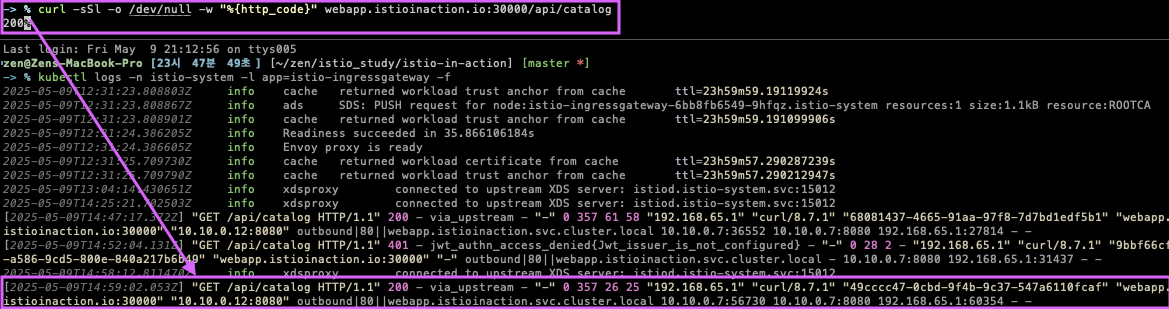

curl -s http://webapp.istioinaction.io:30000/api/catalog
...
kubectl logs -n istio-system -l app=istio-ingressgateway -f
...

# cat ch9/policy-allow-all-mesh.yaml
apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
  name: allow-all
  namespace: istio-system
spec:
  rules:
  - {}

특정 네임스페이스에서 온 요청 허용하기

source.namespace 으로 특정 네임스페이스 트래픽 허용

cat << EOF | kubectl apply -f -
apiVersion: "security.istio.io/v1beta1"
kind: "AuthorizationPolicy"
metadata:
  name: "webapp-allow-view-default-ns"
  namespace: istioinaction # istioinaction의 워크로드
spec:
  rules:
  - from: # default 네임스페이스에서 시작한
    - source:
        namespaces: ["default"]
    to:   # HTTP GET 요청에만 적용
    - operation:
        methods: ["GET"]
EOF

kubectl get AuthorizationPolicy -A
NAMESPACE       NAME                           AGE
istio-system    deny-all                       11h
istioinaction   webapp-allow-view-default-ns   11h

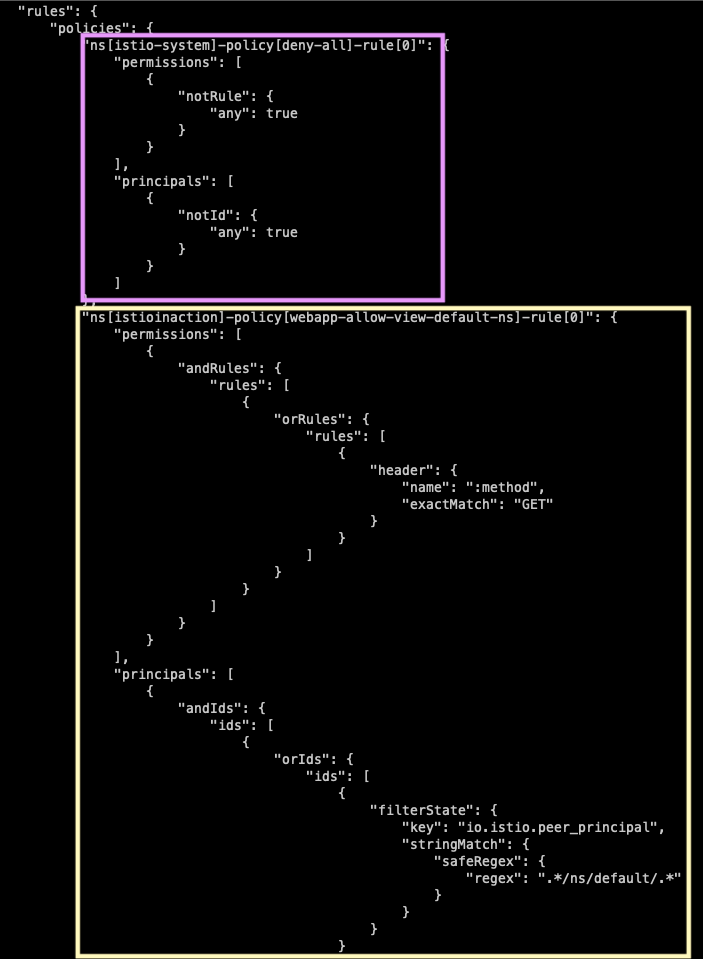

docker exec -it myk8s-control-plane istioctl proxy-config listener deploy/webapp.istioinaction --port 15006 -o json

kubectl logs -n istioinaction -l app=webapp -c istio-proxy -f

# 호출 테스트
kubectl exec deploy/sleep -- curl -sSL webapp.istioinaction/api/catalog
RBAC: access denied%

sleep 서비스는 레거시 워크로드
- 사이드카가 없으므로, ID도 없다.
- 적, webapp 프록시는 default ns의 워크로드에서 온 것인지 알 수가 없다.
해결방법
- sleep 서비스에 서비스 프록시 주입(권장)
- webapp에서 미인증 요청 허용

kubectl label ns default istio-injection=enabled
kubectl delete pod -l app=sleep

# 이제 sleep의 네임스페이스 확인 가능
docker exec -it myk8s-control-plane istioctl proxy-status
NAME                                                   CLUSTER        CDS        LDS        EDS        RDS          ECDS         ISTIOD                    VERSION
sleep-6f8cfb8c8f-8nkf5.default                         Kubernetes     SYNCED     SYNCED     SYNCED     SYNCED       NOT SENT     istiod-8d74787f-7csln     1.17.8
...

# 호출 테스트 : webapp
kubectl exec deploy/sleep -- curl -sSL webapp.istioinaction # default -> webapp 은 성공
...

kubectl exec deploy/sleep -- curl -sSL webapp.istioinaction/api/catalog
error calling Catalog service

docker exec -it myk8s-control-plane istioctl proxy-config log deploy/webapp -n istioinaction --level rbac:debug
kubectl logs -n istioinaction -l app=webapp -c istio-proxy -f # webapp -> catalog 는 deny-all 로 거부됨
[2025-05-08T13:19:20.172Z] "GET /items HTTP/1.1" 403 - via_upstream - "-" 0 19 0 0 "-" "beegoServer" "75b6ef62-c054-9b9a-92d0-65b53e4f422a" "catalog.istioinaction:80" "10.10.0.21:3000" outbound|80||catalog.istioinaction.svc.cluster.local 10.10.0.22:49444 10.200.1.243:80 10.10.0.22:54730 - default
[2025-05-08T13:19:20.170Z] "GET /api/catalog HTTP/1.1" 500 - via_upstream - "-" 0 29 2 2 "-" "curl/8.5.0" "75b6ef62-c054-9b9a-92d0-65b53e4f422a" "webapp.istioinaction" "10.10.0.22:8080" inbound|8080|| 127.0.0.6:50479 10.10.0.22:8080 10.10.0.23:45516 outbound_.80_._.webapp.istioinaction.svc.cluster.local default

# 호출 테스트 : catalog
kubectl logs -n istioinaction -l app=catalog -c istio-proxy -f
kubectl exec deploy/sleep -- curl -sSL catalog.istioinaction/items # default -> catalog 은 성공


# 다음 실습을 위해 default 네임스페이스 원복
kubectl label ns default istio-injection-
kubectl rollout restart deploy/sleep

docker exec -it myk8s-control-plane istioctl proxy-status
kubectl exec deploy/sleep -- curl -sSL webapp.istioinaction # 거부 확인

미인증 레거시 워크로드에서 온 요청 허용하기

from 필드를 삭제
webapp에만 적용하기 위해 app:webapp 셀렉터 추가
- catalog 서비스는 여전히 상호 인증이다.

# cat ch9/allow-unauthenticated-view-default-ns.yaml
apiVersion: "security.istio.io/v1beta1"
kind: "AuthorizationPolicy"
metadata:
  name: "webapp-allow-unauthenticated-view-default-ns"
  namespace: istioinaction
spec:
  selector:
    matchLabels:
      app: webapp
  rules:
    - to:
      - operation:
          methods: ["GET"]

#
kubectl apply -f ch9/allow-unauthenticated-view-default-ns.yaml
kubectl get AuthorizationPolicy -A
NAMESPACE       NAME                                           AGE
istio-system    deny-all                                       21m
istioinaction   webapp-allow-unauthenticated-view-default-ns   8s
istioinaction   webapp-allow-view-default-ns                   16m

# 여러개의 정책이 적용 시에 우선순위는?

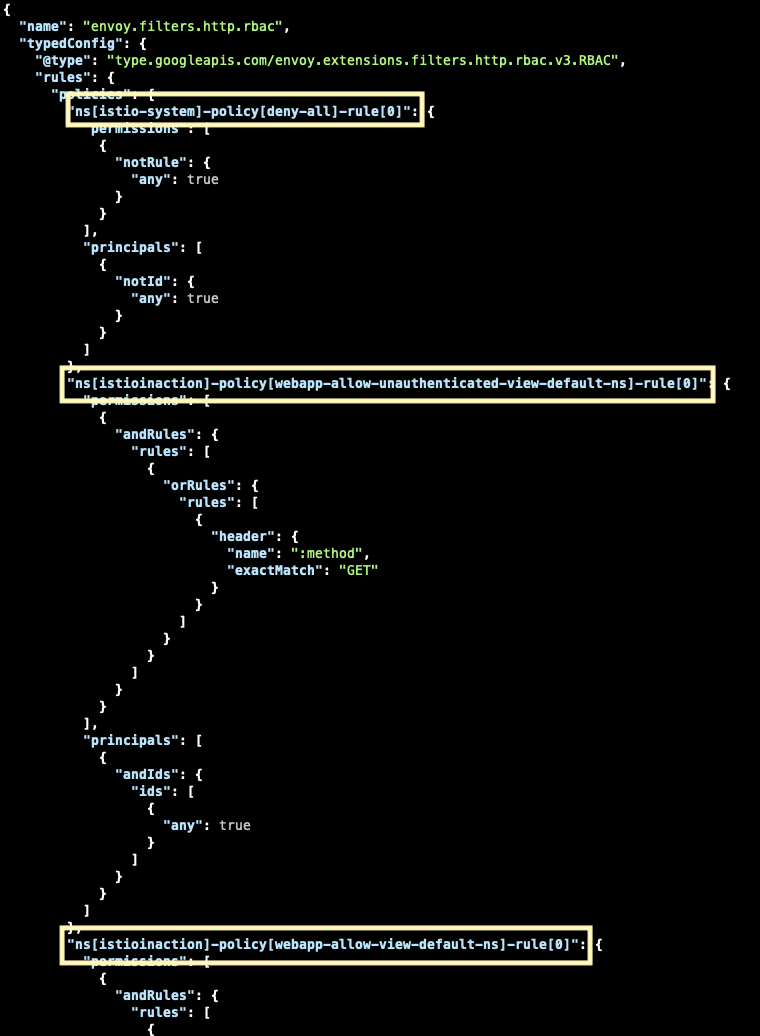

docker exec -it myk8s-control-plane istioctl proxy-config listener deploy/webapp.istioinaction --port 15006 -o json | jq

# 호출 테스트 : webapp
kubectl exec deploy/sleep -- curl -sSL webapp.istioinaction # default -> webapp 은 성공
...

kubectl logs -n istioinaction -l app=webapp -c istio-proxy -f # webapp -> catalog 는 deny-all 로 거부됨
kubectl exec deploy/sleep -- curl -sSL webapp.istioinaction/api/catalog
error calling Catalog service

# (옵션) 호출 테스트 : catalog
kubectl logs -n istioinaction -l app=catalog -c istio-proxy -f
kubectl exec deploy/sleep -- curl -sSL catalog.istioinaction/items

특정 서비스 어카운트에서 온 요청 허용하기

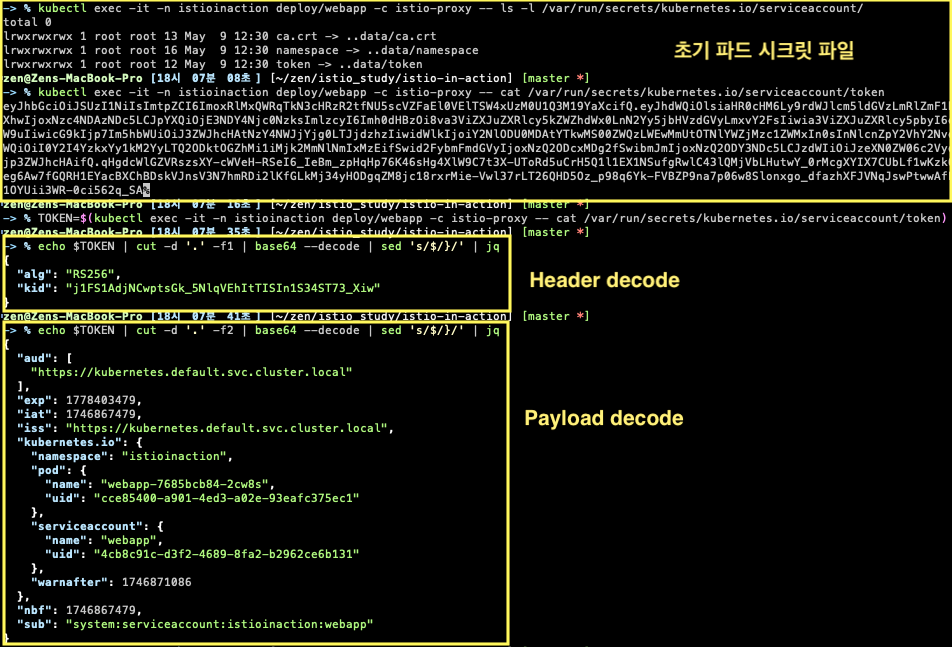

트래픽이 webapp 서비스에서 왔는지 인증하는 간단한 방법
- 주입된 서비스 어카운트를 사용
서비스 어카운트 정보는 SVID에 인코딩돼 있으며, 상호 인증 중에 그 정보를 검증하고 필터 메타데이터에 저장한다.
ex. catalog 서비스가 필터 메타데이터를 사용햐 서비스 어카운트가 webapp인 워크로드에서 온 트래픽만 허용

# cat ch9/catalog-viewer-policy.yaml
apiVersion: "security.istio.io/v1beta1"
kind: "AuthorizationPolicy"
metadata:
  name: "catalog-viewer"
  namespace: istioinaction
spec:
  selector:
    matchLabels:
      app: catalog
  rules:
  - from:
    - source:
        principals: ["cluster.local/ns/istioinaction/sa/webapp"] # Allows requests with the identity of webapp
    to:
    - operation:
        methods: ["GET"]

kubectl apply -f ch9/catalog-viewer-policy.yaml
kubectl get AuthorizationPolicy -A
NAMESPACE       NAME                                           AGE
istio-system    deny-all                                       13h
istioinaction   catalog-viewer                                 10s
istioinaction   webapp-allow-unauthenticated-view-default-ns   61m
istioinaction   webapp-allow-view-default-ns                   12h

docker exec -it myk8s-control-plane istioctl proxy-config listener deploy/catalog.istioinaction --port 15006 -o json

# 호출 테스트 : sleep --(미인증 레거시 허용)--> webapp --(principals webapp 허용)--> catalog
kubectl exec deploy/sleep -- curl -sSL webapp.istioinaction
kubectl exec deploy/sleep -- curl -sSL webapp.istioinaction/api/catalog
kubectl logs -n istioinaction -l app=webapp -c istio-proxy -f
kubectl logs -n istioinaction -l app=catalog -c istio-proxy -f

# (옵션) 호출 테스트 : catalog
kubectl exec deploy/sleep -- curl -sSL catalog.istioinaction/items
...

워크로드 ID가 도난시 피해 범위를 최소한으로 제한하는 엄격한 인가 정책을 갖고 있어야 한다.

정책의 조건부 적용

특정 조건이 충족되는 경우에만 적용
- ex. 사용자가 관리자라면 모든 작업을 허용
  - 토큰은 요청 주체 auth@istioinaction.io/*가 발급한 것
  - JWT에 값이 ‘admin’인 group claim이 포함되야 함
  - 위 2가지 조건이 충족해야 요청을 허용
인가 정책의 when 속성으로 구현

apiVersion: "security.istio.io/v1beta1"
kind: "AuthorizationPolicy"
metadata:
  name: "allow-mesh-all-ops-admin"
  namespace: istio-system
spec:
  rules:
  - from:
    - source:
        requestPrincipals: ["auth@istioinaction.io/*"]
    when:
    - key: request.auth.claims[groups] # 이스티오 속성을 지정한다
      values: ["admin"] # 반드시 일치해야 하는 값의 목록을 지정한다

notValues으로 반대 정의도 가능하다.
값 비교 표현식 이해하기
일치
- ex. GET은 값이 정확히 일치해야 한다.
접두사 비교
- ex. /api/catalog*는 /api/catalog/1 과 같이 이 접두사로 시작하는 모든 값에 부합한다.
접미사 비교
- ex. *.istioinaction.io는 login.istioinaction.io와 같이 모든 서브도메인에 부합한다.
존재성 비교
- 모든 값에 부합하며 *로 표기
- 이는 필드가 존재해야 하지만, 값은 중요하지 않아 어떤 값이든 괜찮음을 의미한다.

apiVersion: "security.istio.io/v1beta1"
kind: "AuthorizationPolicy"
metadata:
  name: "allow-mesh-all-ops-admin"
  namespace: istio-system
spec:
  rules:
  - from: # 첫 번째 규칙
    - source:
        principals: ["cluster.local/ns/istioinaction/sa/webapp"]
    - source:
        namespace: ["default"]
    to:
    - operation:
        methods: ["GET"]
        paths: ["/users*"]
    - operation:
        methods: ["POST"]
        paths: ["/data"]
    when:
    - key: request.auth.claims[group]
      values: ["beta-tester", "admin", "developer"]
  - to: # 두 번째 규치
    - operation:
        paths: ["*.html", "*.js", "*.png"]

인가정책이 평가되는 순서

https://istio.io/v1.17/docs/concepts/security/#implicit-enablement

많은 솔루션이 priority 필드를 사용해 순서를 정의한다.

정책 평가에 따른 접근법
1. CUSTOM 정책이 가장 먼저 평가된다. 추후 외부 인가 서버와 통합시 CUSTOM 정책의 사례를 볼 수 있다.
2. DENY 정책이 평가된다. 일치하는 DENY 정책이 없으면…
3. ALLOW 정책이 평가된다. 일치하는 것이 있으면 허용. 아니면…?
4. 일반 정책의 존재 유무에 따라 2가지 결과가 나타난다.
  - 일반 정책이 존재하면, 일반 정책이 요청 승인 여부를 결정
  - 읿반 정책이 없으면?
    - ALLOW 정책이 없어면 허용
    - ALLOW 정책이 있지만 아무것도 해당되지 않으면 거부

최종 사용자 인증 및 인가

JWT란?

JWT
- 헤더: 유형 및 해싱 알고리듬으로 구성
- 페이로드: 사용자 클레임 포함
- 서명: JWT의 진위 여부를 파악하는데 사용
각 파트는 점(.)으로 구분
Base64 URL로 인코딩(HTTP 적합)

cat ./ch9/enduser/user.jwt

# 디코딩 방법 1
jwt decode $(cat ./ch9/enduser/user.jwt)

# 디코딩 방법 2
cat ./ch9/enduser/user.jwt | cut -d '.' -f1 | base64 --decode | sed 's/$/}/'  | jq
cat ./ch9/enduser/user.jwt | cut -d '.' -f2 | base64 --decode | sed 's/$/"}/' | jq
{
  "exp": 4745145038, # 만료 시간 Expiration time
  "group": "user",   # 'group' 클레임
  "iat": 1591545038, # 발행 시각 Issue time
  "iss": "auth@istioinaction.io", # 토큰 발행자 Token issuer
  "sub": "9b792b56-7dfa-4e4b-a83f-e20679115d79" # 토큰의 주체 Subject or principal of the token
}

JWT 발행 / 검증

인그레스 게이트웨이에서의 최종 사용자 인증 및 인가

이스티오 워크로드가 JWT로 최종 사용자 요청은 인증/인가하도록 설정할 수 있음
- 최종사용자: ID 제공자에게 인증받고, ID와 클레임을 나타내는 토큰을 발급받은 사용자
최종 사용자 인가는 모든 워크로드 수준에서 수행할 수 있음
- 보통 이스티오 인그레스 게이트웨에서 수행
유효하지 않은 요청을 조기에 거부하여 성능 향상됨
요청에서 JWT를 제거함
- 해커의 재전송 공격에 JWT를 사용하지 못하게 방지

실습 준비

kubectl delete virtualservice,deployment,service,\
destinationrule,gateway,peerauthentication,authorizationpolicy --all -n istioinaction

kubectl delete peerauthentication,authorizationpolicy -n istio-system --all

# 삭제 확인
kubectl get gw,vs,dr,peerauthentication,authorizationpolicy -A

# 실습 환경 배포
kubectl apply -f services/catalog/kubernetes/catalog.yaml -n istioinaction
kubectl apply -f services/webapp/kubernetes/webapp.yaml -n istioinaction
cat ch9/enduser/ingress-gw-for-webapp.yaml
kubectl apply -f ch9/enduser/ingress-gw-for-webapp.yaml -n istioinaction

RequestAuthentication으로 JWT 검증

RequestAuthentication
- JWT 검증
- 유효한 토큰의 클레임 추출
- 클레임을 필터 메타데이터에 저장
  - 필터 메타데이터
    - 서비스 프록시에서 필터 간 요청을 처리하는 동안 사용할 수 있는 key-value
    - 인가 정책이 조치를 취하는 근거로 사용됨
최종 사용자의 결과
- 유효한 토큰을 갖고 있는 요청
  - 허용
  - 클레임은 필터 메타데이터 형태로 정책에 전달
  - RequestAuthenticatino 필터로 검증
- 유효하지 않은 토큰을 갖고 있는 요청
  - 거부
- 토큰이 없는 요청
  - 허용(클러스터로 받아들여짐)
  - 요청 ID가 없음 = 어떤 클레임도 필터 메타데이터에 저장되지 않음
즉, RequestAuthentication 자체는 인가를 적용하지 않음(인가 강제 X)
- 토큰 검증
- claim 추출을 통해 인증의 유효성 검증
- 인가에서 활용한 정보를 저장하는 역할
AuthorizationPolicy가 필요하다!!

RequestAuthentication 리소스 만들기

다음 RequestAuthentication는 이스티오 인그레스 게이트웨이에 적용된다.
- 인그레스 게이트웨이가 auth@istioinaction.io에서 발급한 토큰을 검증하도록 설정한다.

# cat ch9/enduser/jwt-token-request-authn.yaml
apiVersion: "security.istio.io/v1beta1"
kind: "RequestAuthentication"
metadata:
  name: "jwt-token-request-authn"
  namespace: istio-system # 적용할 네임스페이스
spec:
  selector:
    matchLabels:
      app: istio-ingressgateway
  jwtRules:
  - issuer: "auth@istioinaction.io" # 발급자 Expected issuer
    jwks: | # 특정 JWKS로 검증
      { "keys":[ {"e":"AQAB","kid":"CU-ADJJEbH9bXl0tpsQWYuo4EwlkxFUHbeJ4ckkakCM","kty":"RSA","n":"zl9VRDbmVvyXNdyoGJ5uhuTSRA2653KHEi3XqITfJISvedYHVNGoZZxUCoiSEumxqrPY_Du7IMKzmT4bAuPnEalbY8rafuJNXnxVmqjTrQovPIerkGW5h59iUXIz6vCznO7F61RvJsUEyw5X291-3Z3r-9RcQD9sYy7-8fTNmcXcdG_nNgYCnduZUJ3vFVhmQCwHFG1idwni8PJo9NH6aTZ3mN730S6Y1g_lJfObju7lwYWT8j2Sjrwt6EES55oGimkZHzktKjDYjRx1rN4dJ5PR5zhlQ4kORWg1PtllWy1s5TSpOUv84OPjEohEoOWH0-g238zIOYA83gozgbJfmQ"}]}

kubectl apply -f ch9/enduser/jwt-token-request-authn.yaml
kubectl get requestauthentication -A

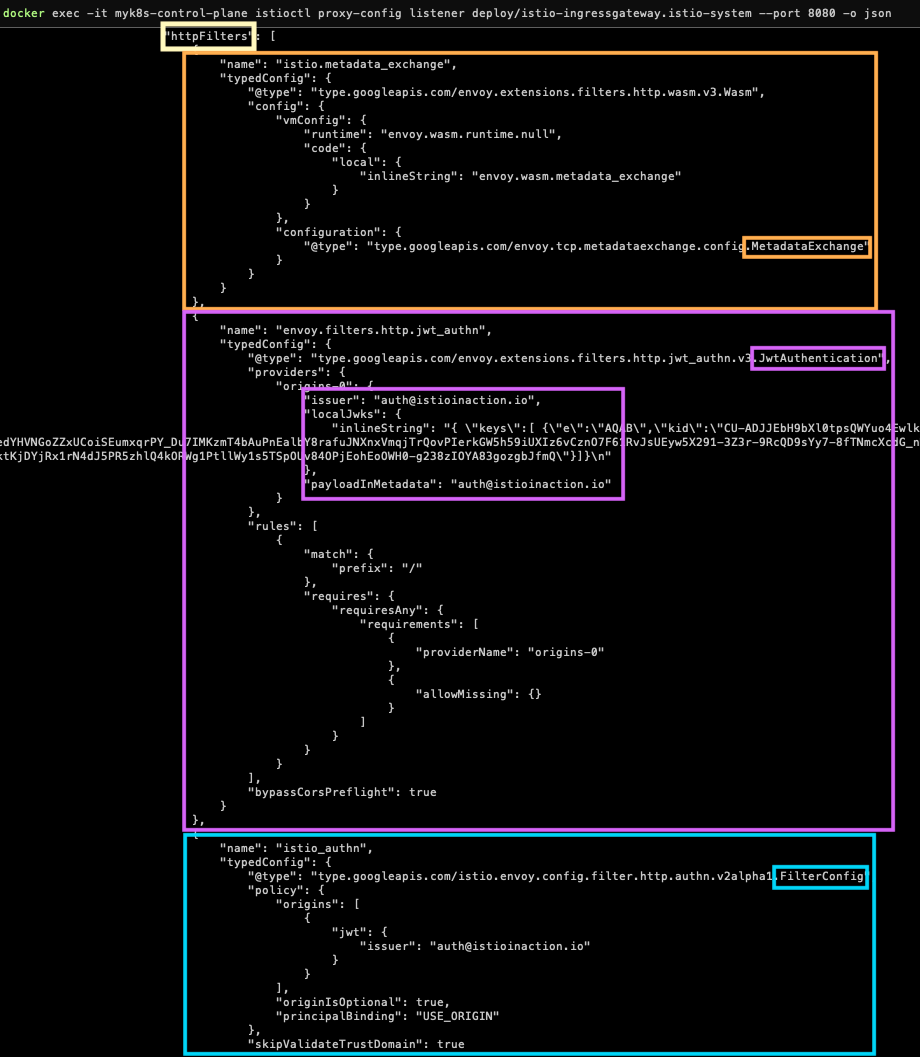

docker exec -it myk8s-control-plane istioctl proxy-config listener deploy/istio-ingressgateway.istio-system
docker exec -it myk8s-control-plane istioctl proxy-config listener deploy/istio-ingressgateway.istio-system --port 8080 -o json

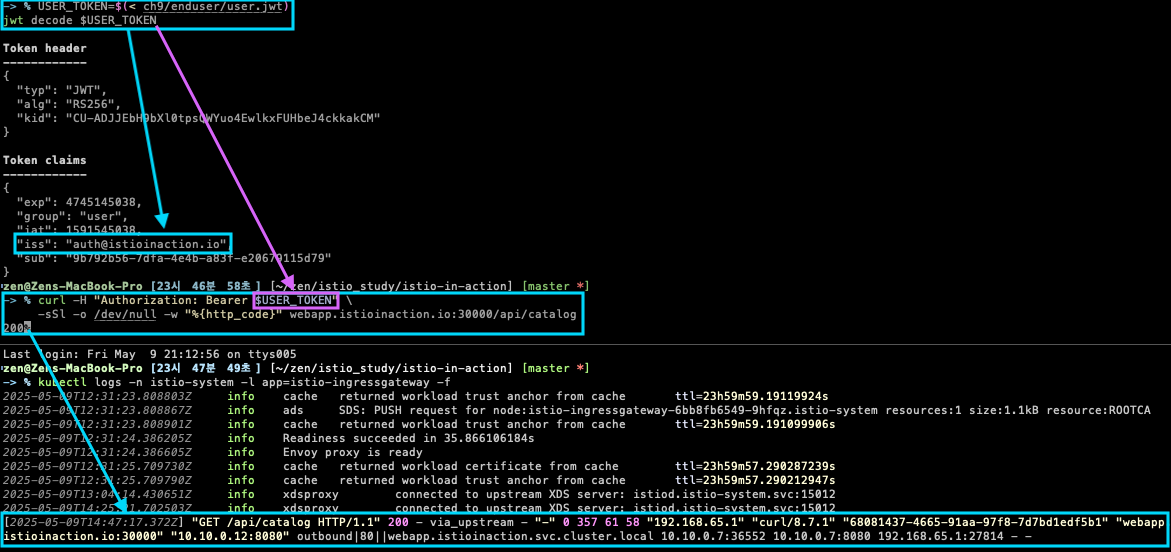

유효한 발행자의 토큰이 있는 요청은 받아들여진다.

cat ch9/enduser/user.jwt
USER_TOKEN=$(< ch9/enduser/user.jwt)
jwt decode $USER_TOKEN

# 호출
curl -H "Authorization: Bearer $USER_TOKEN" \
     -sSl -o /dev/null -w "%{http_code}" webapp.istioinaction.io:30000/api/catalog

# 로그
docker exec -it myk8s-control-plane istioctl proxy-config log deploy/istio-ingressgateway -n istio-system --level rbac:debug
kubectl logs -n istio-system -l app=istio-ingressgateway -f

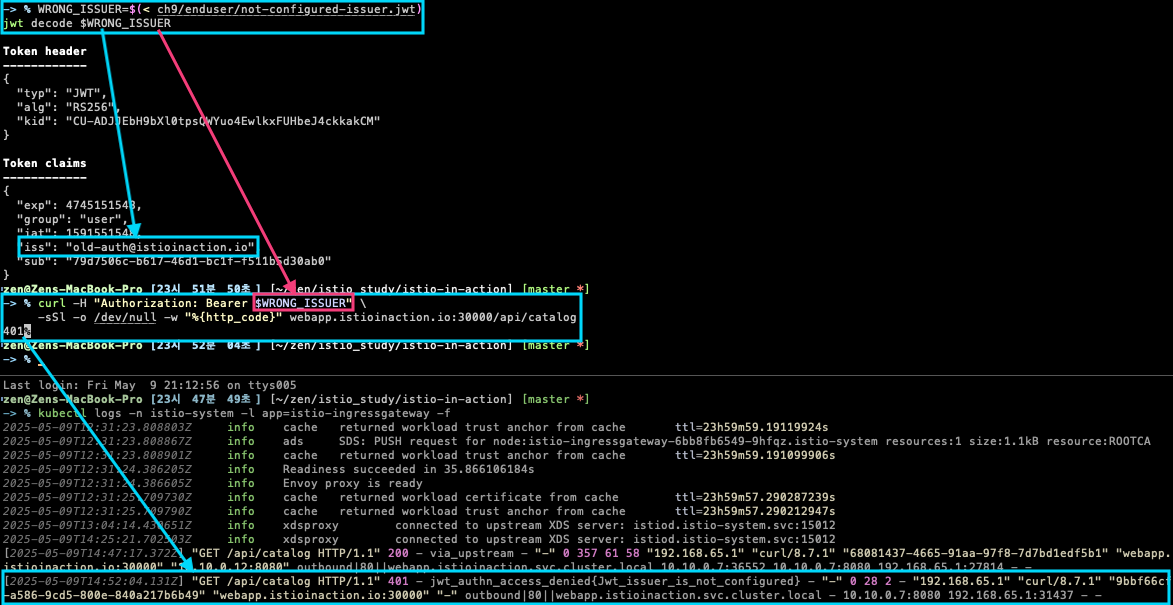

유효하지 않은 발행자의 토큰이 있는 요청은 거부된다.

cat ch9/enduser/not-configured-issuer.jwt
WRONG_ISSUER=$(< ch9/enduser/not-configured-issuer.jwt)
jwt decode $WRONG_ISSUER
...
Token claims
------------
{
  "exp": 4745151548,
  "group": "user",
  "iat": 1591551548,
  "iss": "old-auth@istioinaction.io", # 현재 설정한 정책의 발급자와 다름 issuer: "auth@istioinaction.io"
  "sub": "79d7506c-b617-46d1-bc1f-f511b5d30ab0"
}
...


# 호출
curl -H "Authorization: Bearer $WRONG_ISSUER" \
     -sSl -o /dev/null -w "%{http_code}" webapp.istioinaction.io:30000/api/catalog

# 로그
kubectl logs -n istio-system -l app=istio-ingressgateway -f

토큰이 없는 요청은 클러스터로 받아들여진다.

# 호출
curl -sSl -o /dev/null -w "%{http_code}" webapp.istioinaction.io:30000/api/catalog

# 로그
kubectl logs -n istio-system -l app=istio-ingressgateway -f

JWT가 없는 요청 거부하기

# cat ch9/enduser/app-gw-requires-jwt.yaml # vi에서 포트 30000 추가
# 실습환경의 차이
apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
  name: app-gw-requires-jwt
  namespace: istio-system
spec:
  selector:
    matchLabels:
      app: istio-ingressgateway
  action: DENY
  rules:
  - from:
    - source:
        notRequestPrincipals: ["*"] # 요청 주체에 값이 없는 source는 모두 해당된다
    to:
    - operation:
        hosts: ["webapp.istioinaction.io:30000"] # 이 규칙은 이 특정 호스트에만 적용된다

kubectl apply -f ch9/enduser/app-gw-requires-jwt.yaml

kubectl get AuthorizationPolicy -A
NAMESPACE      NAME                  AGE
istio-system   app-gw-requires-jwt   9s

docker exec -it myk8s-control-plane istioctl proxy-config listener deploy/istio-ingressgateway.istio-system --port 8080 -o json

# 호출 1
curl -sSl -o /dev/null -w "%{http_code}" webapp.istioinaction.io:30000/api/catalog
403

# 호출 2
curl -H "Authorization: Bearer $USER_TOKEN" \
     -sSl -o /dev/null -w "%{http_code}" webapp.istioinaction.io:30000/api/catalog

# 로그
kubectl logs -n istio-system -l app=istio-ingressgateway -f

JWT 클레임에 기반한 다양한 접근 수준

# 일반 사용자 토큰 : 'group: user' 클레임
jwt decode $(cat ch9/enduser/user.jwt)
...
{
  "exp": 4745145038,
  "group": "user",
  "iat": 1591545038,
  "iss": "auth@istioinaction.io",
  "sub": "9b792b56-7dfa-4e4b-a83f-e20679115d79"
}

# 관리자 토큰 : 'group: admin' 클레임
jwt decode $(cat ch9/enduser/admin.jwt)
...
{
  "exp": 4745145071,
  "group": "admin",
  "iat": 1591545071,
  "iss": "auth@istioinaction.io",
  "sub": "218d3fb9-4628-4d20-943c-124281c80e7b"
}

# cat ch9/enduser/allow-all-with-jwt-to-webapp.yaml # vi/vim, vscode 에서 포트 30000 추가
apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
  name: allow-all-with-jwt-to-webapp
  namespace: istio-system
spec:
  selector:
    matchLabels:
      app: istio-ingressgateway
  action: ALLOW
  rules:
  - from:
    - source:
        requestPrincipals: ["auth@istioinaction.io/*"] # 최종 사용자 요청 주체를 표현 Represents the end-user request principal
    to:
    - operation:
        hosts: ["webapp.istioinaction.io:30000"] # 여기 실습환경에 맞게 포트 추가
        methods: ["GET"]

# cat ch9/enduser/allow-mesh-all-ops-admin.yaml
apiVersion: "security.istio.io/v1beta1"
kind: "AuthorizationPolicy"
metadata:
  name: "allow-mesh-all-ops-admin"
  namespace: istio-system
spec:
  selector:
    matchLabels:
      app: istio-ingressgateway
  action: ALLOW
  rules:
  - from:
    - source:
        requestPrincipals: ["auth@istioinaction.io/*"]
    when:
    - key: request.auth.claims[group]
      values: ["admin"] # 이 클레임을 포함한 요청만 허용.

kubectl apply -f ch9/enduser/allow-all-with-jwt-to-webapp.yaml
kubectl apply -f ch9/enduser/allow-mesh-all-ops-admin.yaml

kubectl get authorizationpolicy -A
NAMESPACE      NAME                           AGE
istio-system   allow-all-with-jwt-to-webapp   5m45s
istio-system   allow-mesh-all-ops-admin       15m
istio-system   app-gw-requires-jwt            25m

docker exec -it myk8s-control-plane istioctl proxy-config listener deploy/istio-ingressgateway.istio-system --port 8080 -o json

# 수집된 메타데이터를 관찰하고자 서비스 프록시에 rbac 로거 설정
## 기본적으로 envoy rbac 로거는 메타데이터를 로그에 출력하지 않는다. 출력을 위해 로깅 수준을 debug 로 설정하자
docker exec -it myk8s-control-plane istioctl proxy-config log deploy/istio-ingressgateway -n istio-system --level rbac:debug

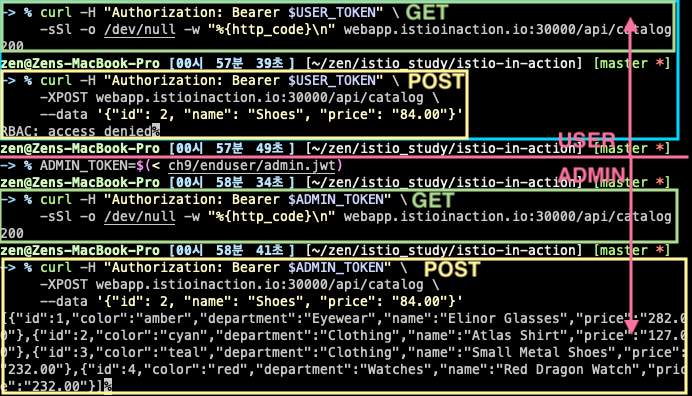

# 일반유저 : [GET]과 [POST] 호출
USER_TOKEN=$(< ch9/enduser/user.jwt)

curl -H "Authorization: Bearer $USER_TOKEN" \
     -sSl -o /dev/null -w "%{http_code}\n" webapp.istioinaction.io:30000/api/catalog

curl -H "Authorization: Bearer $USER_TOKEN" \
     -XPOST webapp.istioinaction.io:30000/api/catalog \
     --data '{"id": 2, "name": "Shoes", "price": "84.00"}'

# 로그
kubectl logs -n istio-system -l app=istio-ingressgateway -f

# 관리자 : [GET]과 [POST] 호출
ADMIN_TOKEN=$(< ch9/enduser/admin.jwt)

curl -H "Authorization: Bearer $ADMIN_TOKEN" \
     -sSl -o /dev/null -w "%{http_code}\n" webapp.istioinaction.io:30000/api/catalog

curl -H "Authorization: Bearer $ADMIN_TOKEN" \
     -XPOST webapp.istioinaction.io:30000/api/catalog \
     --data '{"id": 2, "name": "Shoes", "price": "84.00"}'

# 로그
kubectl logs -n istio-system -l app=istio-ingressgateway -f

커스텀 외부 인가 서비스와 통합하기

인가에 좀 더 정교한 커스텀 메커니즘
- 요청을 허용할지 여부를 결정시 외부 인가 서비스를 호출하도록 이스티오의 서비스 프록시를 설정

서비스 프록시에 들어온 요청은 프록시가 외부 인가(ExtAuthz) 서비스를 호출하는 동안 잠시 멈춘다.
외부 인가 서비스는 메시 안/밖에 존재할 수 있다.
외부 인가는 엔보이의 CheckRequest API를 구현해야 한다.
외부 인가 서비스들
외부 인가 서비스는 프록시가 인가를 집행시 사용하는 ‘허용/거부’ 메시지를 반환한다.

외부 인가 실습

# 기존 인증/인가 정책 모두 삭제
kubectl delete authorizationpolicy,peerauthentication,requestauthentication --all -n istio-system

# 실습 애플리케이션 배포
kubectl apply -f services/catalog/kubernetes/catalog.yaml -n istioinaction
kubectl apply -f services/webapp/kubernetes/webapp.yaml -n istioinaction
kubectl apply -f services/webapp/istio/webapp-catalog-gw-vs.yaml -n istioinaction
kubectl apply -f ch9/sleep.yaml -n default

# 이스티오 샘플에서 샘플 외부 인가 서비스 배포
docker exec -it myk8s-control-plane bash
-----------------------------------
#
ls -l istio-$ISTIOV/samples/extauthz/
total 24
-rw-r--r-- 1 root root 4238 Oct 11  2023 README.md
drwxr-xr-x 3 root root 4096 Oct 11  2023 cmd
drwxr-xr-x 2 root root 4096 Oct 11  2023 docker
-rw-r--r-- 1 root root 1330 Oct 11  2023 ext-authz.yaml
-rw-r--r-- 1 root root 2369 Oct 11  2023 local-ext-authz.yaml

cat istio-$ISTIOV/samples/extauthz/ext-authz.yaml
apiVersion: v1
kind: Service
metadata:
  name: ext-authz
  labels:
    app: ext-authz
spec:
  ports:
  - name: http
    port: 8000
    targetPort: 8000
  - name: grpc
    port: 9000
    targetPort: 9000
  selector:
    app: ext-authz
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: ext-authz
spec:
  replicas: 1
  selector:
    matchLabels:
      app: ext-authz
  template:
    metadata:
      labels:
        app: ext-authz
    spec:
      containers:
      - image: gcr.io/istio-testing/ext-authz:latest
        imagePullPolicy: IfNotPresent
        name: ext-authz
        ports:
        - containerPort: 8000
        - containerPort: 9000

kubectl apply -f istio-$ISTIOV/samples/extauthz/ext-authz.yaml -n istioinaction

# 빠져나오기
exit
-----------------------------------

# 설치 확인 : ext-authz
kubectl get deploy,svc ext-authz -n istioinaction
NAME                        READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/ext-authz   0/1     1            0           8s

NAME                TYPE        CLUSTER-IP    EXTERNAL-IP   PORT(S)             AGE
service/ext-authz   ClusterIP   10.200.1.33   <none>        8000/TCP,9000/TCP   8s

# 로그
kubectl logs -n istioinaction -l app=ext-authz -c ext-authz -f

이스티오에 외부 인가 설정하기

이스티오가 새로운 외부 인가 서비스를 인식하도록 설정
- meshconfig 설정에서 extensionProviders를 설정
- istio-system NS의 istio configMap에 있다.

# includeHeadersInCheck (DEPRECATED)
kubectl edit -n istio-system cm istio
--------------------------------------------------------
...
    extensionProviders:
    - name: "sample-ext-authz-http"  # 추가
      envoyExtAuthzHttp:
        service: "ext-authz.istioinaction.svc.cluster.local"
        port: "8000"
        includeRequestHeadersInCheck: ["x-ext-authz"]
...
--------------------------------------------------------

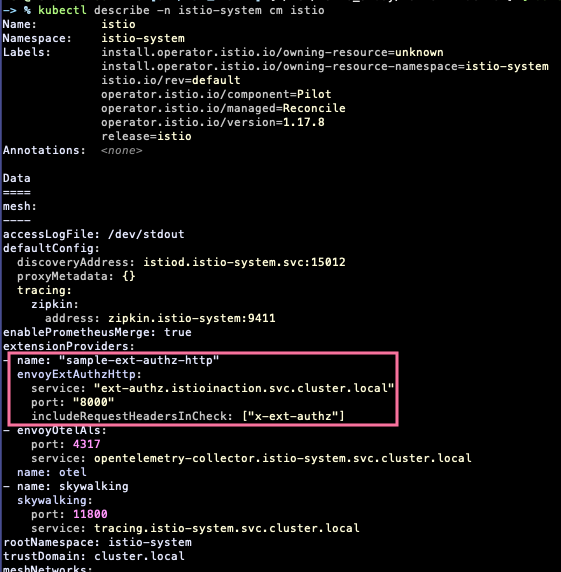

# 확인
kubectl describe -n istio-system cm istio

외부 인가 서비스에 전달할 헤더를 구성
- x-ext-authz 헤더를 전달
- 이 헤더가 인가 결과를 결정하는데 사용된다.
AuthorizationPolicy에 이 기능을 사용하도록 설정

커스텀 AuthorizationPolicy 리소스 사용하기

# 아래 AuthorizationPolicy 는 istioinaction 네임스페이스에 webapp 워크로드에 적용되며,
# sample-ext-authz-http 이라는 외부 인가 서비스에 위임한다.
cat << EOF | kubectl apply -f -
apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
  name: ext-authz
  namespace: istioinaction
spec:
  selector:
    matchLabels:
      app: webapp
  action: CUSTOM    # custom action 사용
  provider:
    name: sample-ext-authz-http  # meshconfig 이름과 동일해야 한다
  rules:
  - to:
    - operation:
        paths: ["/*"]  # 인가 정책을 적용할 경로
EOF

kubectl get AuthorizationPolicy -A
NAMESPACE       NAME        AGE
istioinaction   ext-authz   15s

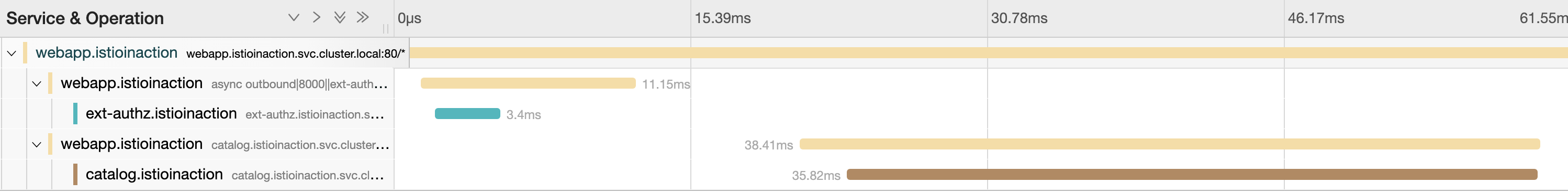

docker exec -it myk8s-control-plane istioctl proxy-config log deploy/webapp -n istioinaction --level rbac:debug

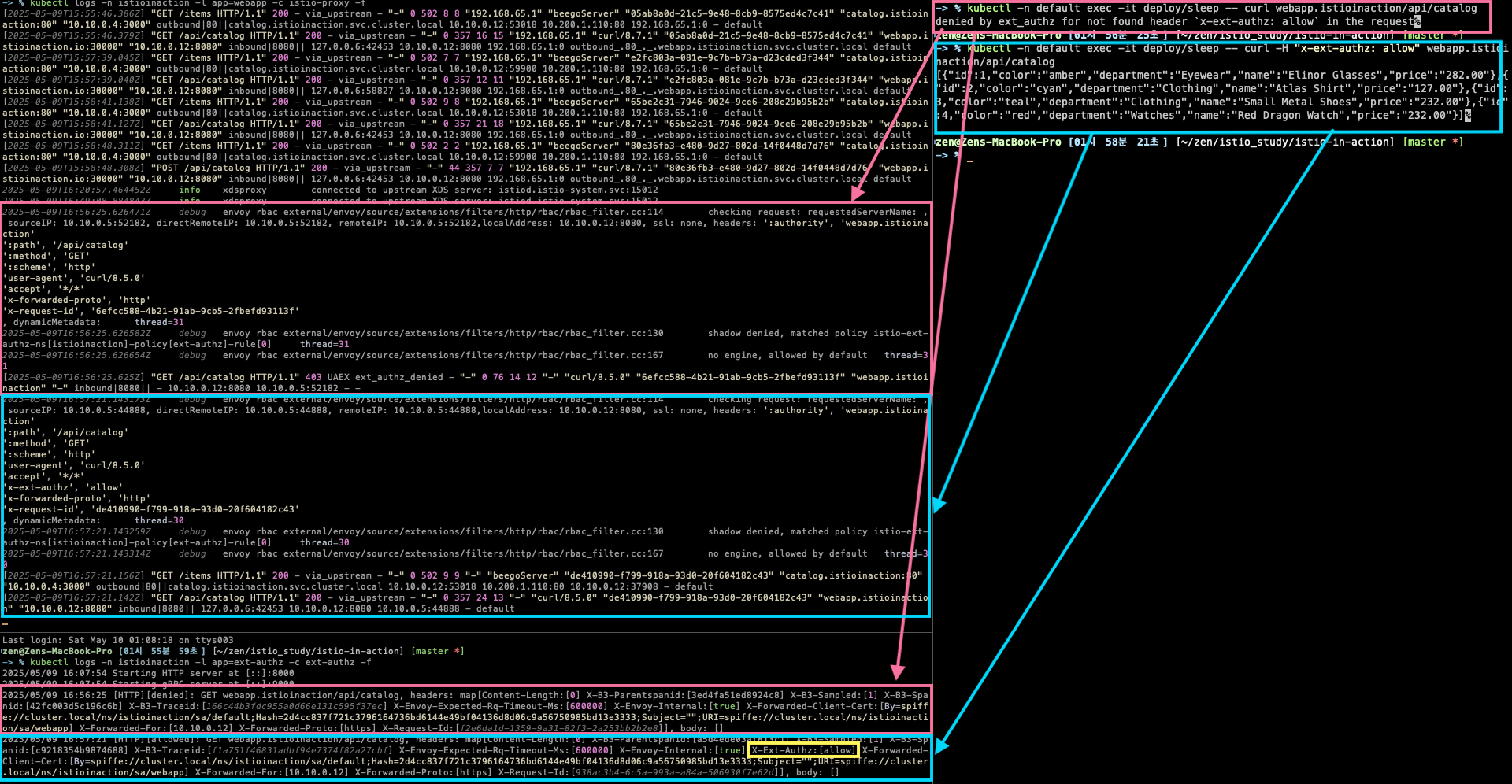

kubectl logs -n istioinaction -l app=webapp -c istio-proxy -f
kubectl logs -n istioinaction -l app=ext-authz -c ext-authz -f

# 헤더 없이 호출
kubectl -n default exec -it deploy/sleep -- curl webapp.istioinaction/api/catalog

kubectl logs -n istioinaction -l app=webapp -c istio-proxy -f
kubectl logs -n istioinaction -l app=ext-authz -c ext-authz -f

# 헤더 적용 호출
kubectl -n default exec -it deploy/sleep -- curl -H "x-ext-authz: allow" webapp.istioinaction/api/catalog

kubectl logs -n istioinaction -l app=webapp -c istio-proxy -f
kubectl logs -n istioinaction -l app=ext-authz -c ext-authz -f

부록 C. SPIFFE

PKI를 사용한 인증

PKI
- 공개 키와 개인 키를 사용하는 인증 프레임워크
- 클라이언트는 서버의 공개키로 데이터를 암호화
- 서버는 개인 키로 복호화하여 보안 통신을 가능하게 함
- 표준 형식은 X.509 인증서. TLS에서 사용된다.

TLS 및 최종 사용자 인증을 통한 트래픽 암호화

비대칭키보다 대칭키가 성능 상 우수
- 데이터 덩어리를 빠르게 처리 가능하며, 연산이 단순함
최종 사용자 인증
- JWT를 사용하여 세션 인증 가능
- 이스티오는 JWT 기반 최종 사용자 인증을 지원

SPIFFE - 안전한 운영 환경 ID 프레임워크

SPIFFE(Secure Production Identity Framework for Everyone)
- 동적 환경에서 워크로드에 고유한 ID를 주여하는 표준
- SPIFFE가 정의하는 사양
  - SPIFFE ID: 신뢰 도메인 내에서 서비스를 고유하게 구별한다.
  - Workload Endpoint: 워크로드의 ID를 부트스트랩한다.
  - Workload API: SPIFFE ID가 포함된 인증서를 서명하고 발급한다.
  - SVID(SPIFFE Verifiable Identity Document): 워크로드 API가 발급한 인증서로 표현된다.

SPIFFE ID

spiffe://trust-domain/path 형식의 URI
- trust-domain: 발급자
- path: 워크로드 식별 경로

Workload API

CSR에 서명하여 SVID 발급
워크로드는 사전에 비밀을 보유하지 않음
인증 수단 없이 보안 통신을 위한 Workload Endpoint가 필요

Workload endpoint

기능
- 워크로드 무결성 증명
- 워크로드 API와의 보안 통신 유지
ID 발급 과정
- 워크로드 무결성 확인 후 CSR 생성
- CSR을 워크로드 API에 제출
- SVID 인증서 응답

검증할 수 있는 ID 문서

형식
- X.509 인증서
- JWT
구성 요소
- SPIFFE ID
- 유효한 서명
- (선택) 공개키
이스티오에서는 X.509 인증서로 구현됨

이스티오가 SPIFFE를 구현하는 방법

Workload Endpoint: 이스티오 파일럿 에이전트
Workload API: 이스티오 CA(istiod 구성요소)
Workload: 서비스 프록시

워크로드 ID의 단계별 부트스트랩

초기 파드 시크릿 위치
- /var/run/secrets/kubernetes.io/serviceaccount/
- ca.crt, namespace, token 포함
과정
1. 토큰을 기반으로 SPIFFE ID 생성
2. CSR과 함께 istiod에 전송
3. istiod가 TokenReview API로 유효성 확인 후 인증서 발급
4. 인증서 -> SDS 통해 엔보이 프록시에 전달
5. 프록시가 상호 인증 및 트래픽 암호화 시작

kubectl exec -it -n istioinaction deploy/webapp -c istio-proxy -- ls -l /var/run/secrets/kubernetes.io/serviceaccount/
kubectl exec -it -n istioinaction deploy/webapp -c istio-proxy -- cat /var/run/secrets/kubernetes.io/serviceaccount/token

TOKEN=$(kubectl exec -it -n istioinaction deploy/webapp -c istio-proxy -- cat /var/run/secrets/kubernetes.io/serviceaccount/token)

# 헤더 디코딩
echo $TOKEN | cut -d '.' -f1 | base64 --decode | sed 's/$/}/' | jq

# 페이로드 디코딩
echo $TOKEN | cut -d '.' -f2 | base64 --decode | sed 's/$/}/' | jq

# (옵션) brew install jwt-cli  # Linux 툴 추천 부탁드립니다.
jwt decode $TOKEN
Token header
------------
{
  "alg": "RS256",
  "kid": "nKgUYnbjH9BmgEXYbu56GFoBxwDF_jF9Q6obIWvinAM"
}

Token claims
------------
{
  "aud": [ # 이 토큰의 대상(Audience) : 토큰이 어떤 API나 서비스에서 사용될 수 있는지 정의 -> k8s api가 aud 가 일치하는지 검사하여 올바른 토큰인지 판단.
    "https://kubernetes.default.svc.cluster.local"
  ],
  "exp": 1777689454, # 토큰 만료 시간 Expiration Time (Unix timestamp, 초 단위) , date -r 1777689454 => (1년) Sat May  2 11:37:34 KST 2026
  "iat": 1746153454, # 토큰 발급 시간 Issued At (Unix timestamp), date -r 1746153454 => Fri May  2 11:37:34 KST 2025
  "iss": "https://kubernetes.default.svc.cluster.local", # Issuer, 토큰을 발급한 주체, k8s api가 발급
  "kubernetes.io": {
    "namespace": "istioinaction",
    "pod": {
      "name": "webapp-7685bcb84-hp2kl",
      "uid": "98444761-1f47-45ad-b739-da1b7b22013a" # 파드 고유 식별자
    },
    "serviceaccount": {
      "name": "webapp",
      "uid": "5a27b23e-9ed6-46f7-bde0-a4e4684949c2" # 서비스 어카운트 고유 식별자
    },
    "warnafter": 1746157061 # 이 시간 이후에는 새로운 토큰을 요청하라는 Kubernetes의 신호 (토큰 자동 갱신용) date -r 1746157061 (1시간) => Fri May  2 12:37:41 KST 2025
  },
  "nbf": 1746153454, # Not Before, 이 시간 이전에는 토큰이 유효하지 않음. 보통 iat와 동일하게 설정됩니다.
  "sub": "system:serviceaccount:istioinaction:webapp" # 토큰의 주체(Subject)
}

# sa 에 토큰 유효 시간 3600초 = 1시간 + 7초
kubectl get pod -n istioinaction -l app=webapp -o yaml
...
    - name: kube-api-access-bh7d8
      projected:
        defaultMode: 420
        sources:
        - serviceAccountToken:
            expirationSeconds: 3607
            path: token
...

파일럿 에이전트는 토큰을 디코딩하고, 이 페이로드 데이터를 사용해 SPIFFE ID를 생성한다.
이 SPIFFE ID는 CSR안에서 URI 유형의 SAN 확장으로 사용한다.
이스티오 CA로 보낸 요청에 토큰과 CSR이 모두 전송
- CSR에 대한 응답을 발급된 인증서가 반환됨
CSR에 서명하기 전에 이스티오 CA는 TokenReview API를 사용해 토큰이 k8s API가 발급한 것인지 확인
- SPIFFE 사양에서는 워크로드 엔드포인트가 워크로드 증명을 수행해야 하기 때문
검증을 통과하면 CSR에 서명하고, 결과 인증서가 파일럿에 반환됨

kubectl api-resources | grep -i token
tokenreviews                                   authentication.k8s.io/v1               false        TokenReview

kubectl explain tokenreviews.authentication.k8s.io
...
DESCRIPTION:
     TokenReview attempts to authenticate a token to a known user. Note:
     TokenReview requests may be cached by the webhook token authenticator
     plugin in the kube-apiserver.
...

# Kubernetes API 서버에 TokenReview API 를 호출하여 토큰이 여전히 유효한지 확인 : C(Create)
## 이때 사용되는 Kubernetes API 가 POST /apis/authentication.k8s.io/v1/tokenreviews
## 즉, istiod가 이 API를 호출하려면 tokenreviews.authentication.k8s.io 리소스에 create 권한이 필요. C(Create)
kubectl rolesum istiod -n istio-system

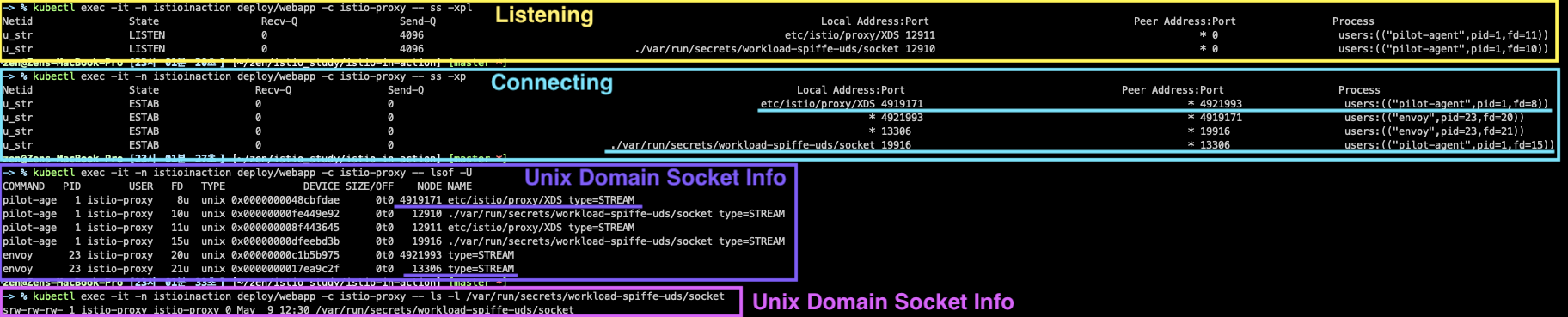

# 유닉스 도메인 소켓 listen 정보 확인
# x: unix / l: listen
kubectl exec -it -n istioinaction deploy/webapp -c istio-proxy -- ss -xpl
kubectl exec -it -n istioinaction deploy/webapp -c istio-proxy -- ss -xp

# 유닉스 도메인 소켓 정보 확인
# TYPE 파일 유형 (unix → Unix Domain Socket)
## 11u → 11번 디스크립터, u = 읽기/쓰기
## 15u → 15번 디스크립터, u = 읽기/쓰기
kubectl exec -it -n istioinaction deploy/webapp -c istio-proxy -- lsof -U

# 유닉스 도메인 소켓 파일 정보 확인
kubectl exec -it -n istioinaction deploy/webapp -c istio-proxy -- ls -l /var/run/secrets/workload-spiffe-uds/socket

# istio 인증서 확인 :
docker exec -it myk8s-control-plane istioctl proxy-config secret deploy/webapp.istioinaction
RESOURCE NAME     TYPE           STATUS     VALID CERT     SERIAL NUMBER                               NOT AFTER                NOT BEFORE
default           Cert Chain     ACTIVE     true           124860945214475929960471703970846463244     2025-05-11T08:52:30Z     2025-05-10T08:50:30Z
ROOTCA            CA             ACTIVE     true           322978064217889301818806346024680167222     2035-05-03T23:50:27Z     2025-05-05T23:50:27Z

docker exec -it myk8s-control-plane istioctl proxy-config secret deploy/webapp.istioinaction -o json
...

echo "." | base64 -d  | openssl x509 -in /dev/stdin -text -noout

# istio ca 관련
kubectl exec -it -n istioinaction deploy/webapp -c istio-proxy -- ls -l /var/run/secrets/istio
kubectl exec -it -n istioinaction deploy/webapp -c istio-proxy -- openssl x509 -in /var/run/secrets/istio/root-cert.pem -text -noout

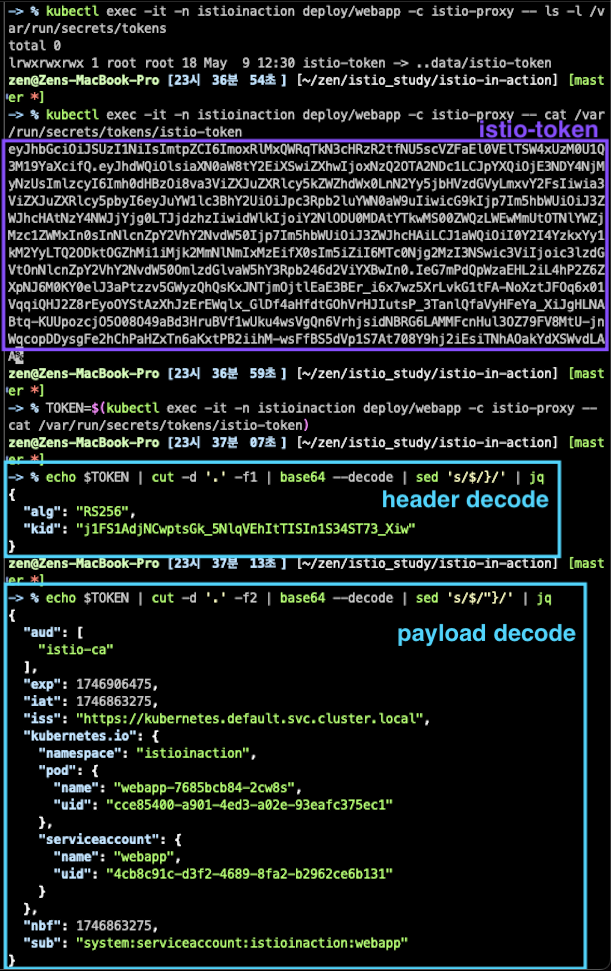

kubectl exec -it -n istioinaction deploy/webapp -c istio-proxy -- ls -l /var/run/secrets/tokens
kubectl exec -it -n istioinaction deploy/webapp -c istio-proxy -- cat /var/run/secrets/tokens/istio-token
TOKEN=$(kubectl exec -it -n istioinaction deploy/webapp -c istio-proxy -- cat /var/run/secrets/tokens/istio-token)
# 헤더 디코딩
echo $TOKEN | cut -d '.' -f1 | base64 --decode | sed 's/$/}/' | jq
# 페이로드 디코딩
echo $TOKEN | cut -d '.' -f2 | base64 --decode | sed 's/$/"}/' | jq
# (옵션) brew install jwt-cli
jwt decode $TOKEN

# (참고) k8s ca 관련
kubectl exec -it -n istioinaction deploy/webapp -c istio-proxy -- ls -l /var/run/secrets
kubectl exec -it -n istioinaction deploy/webapp -c istio-proxy -- ls -l /var/run/secrets/kubernetes.io/serviceaccount
kubectl exec -it -n istioinaction deploy/webapp -c istio-proxy -- openssl x509 -in /var/run/secrets/kubernetes.io/serviceaccount/ca.crt -text -noout
kubectl exec -it -n istioinaction deploy/webapp -c istio-proxy -- cat /var/run/secrets/kubernetes.io/serviceaccount/token
TOKEN=$(kubectl exec -it -n istioinaction deploy/webapp -c istio-proxy -- cat /var/run/secrets/kubernetes.io/serviceaccount/token)
# 헤더 디코딩
echo $TOKEN | cut -d '.' -f1 | base64 --decode | sed 's/$/}/' | jq
# 페이로드 디코딩
echo $TOKEN | cut -d '.' -f2 | base64 --decode | sed 's/$/}/' | jq
# (옵션) brew install jwt-cli
jwt decode $TOKEN

# (참고)
kubectl port-forward deploy/webapp -n istioinaction 15000:15000
open http://localhost:15000
curl http://localhost:15000/certs

요청 ID 이해하기

요청 ID의 저장 위치: 필터 메타데이터
저장되는 정보 예시
- 주체, 네임스페이스, 요청 주체, 인증 클레임

RequestAuthentication 리소스로 수집한 메타데이터

rbac 로그를 출력하려면 디버그 모드 필요

# rbac 로그를 출력하려면 디버그 모드 필요
docker exec -it myk8s-control-plane istioctl proxy-config log deploy/istio-ingressgateway -n istio-system --level rbac:debug

kubectl apply -f services/catalog/kubernetes/catalog.yaml -n istioinaction
kubectl apply -f services/webapp/kubernetes/webapp.yaml -n istioinaction
kubectl apply -f services/webapp/istio/webapp-catalog-gw-vs.yaml -n istioinaction

kubectl apply -f ch9/enduser/jwt-token-request-authn.yaml
kubectl apply -f ch9/enduser/allow-all-with-jwt-to-webapp.yaml # :30000 포트 추가 필요, 아래 실습 설정 참고.
kubectl get requestauthentication,authorizationpolicy -A

# 로깅
kubectl logs -n istio-system -l app=istio-ingressgateway -f

# admin 토큰을 사용하는 요청 : 필터 메타데이터 확인
ADMIN_TOKEN=$(< ch9/enduser/admin.jwt)

curl -H "Authorization: Bearer $ADMIN_TOKEN" \
     -sSl -o /dev/null -w "%{http_code}\n" webapp.istioinaction.io:30000/api/catalog

한 요청의 대략적인 흐름

필터 순서
1. JWT 인증 필터: 클레임 추출
2. PeerAuthentication 필터: Peer ID 추출
3. Authz 필터: 메타데이터 기반 인가

k8s, istio, servicemesh

I feedback.
Let me know what you think of this article in the comment section below!

ServiceMesh - Istio - Week5

chap9. 마이크로서비스 통신 보호하기

애플리케이션 네트워크 보안의 필요성

서비스 간 인증

최종 사용자 인증

인가

모놀리스와 마이크로서비스의 보안 비교

이스티오의 SPIFFE 구현 방식

이스티오 보안 리소스 요약

자동 상호 TLS

환경 설정하기

이스티오의 PeerAuthentication 리소스 이해하기

메시 범위 정책으로 모든 미인증 트래픽 거부하기

상호 인증하지 않은 트래픽 허용하기

워크로드별 PeerAuthentication 정책 적용하기

두 가지 추가적인 상호 인증 모드

tcpdump로 서비스 간 트래픽 스니핑하기

워크로드 ID가 워크로드 서비스 어카운트에 연결돼 있는지 확인하기

서비스 간 트래픽 인가하기

인가 정책의 속성

인가 정책의 속성

인가 정책 규칙 이해하기

작업 공간 설정하기

워크로드에 정책 적용시 동작 확인

전체 정책으로 기본적으로 모든 요청 거부하기

특정 네임스페이스에서 온 요청 허용하기

미인증 레거시 워크로드에서 온 요청 허용하기

특정 서비스 어카운트에서 온 요청 허용하기

정책의 조건부 적용

값 비교 표현식 이해하기

인가정책이 평가되는 순서

최종 사용자 인증 및 인가

JWT란?

JWT 발행 / 검증

인그레스 게이트웨이에서의 최종 사용자 인증 및 인가

실습 준비

RequestAuthentication으로 JWT 검증

RequestAuthentication 리소스 만들기

유효한 발행자의 토큰이 있는 요청은 받아들여진다.

유효하지 않은 발행자의 토큰이 있는 요청은 거부된다.

토큰이 없는 요청은 클러스터로 받아들여진다.

JWT가 없는 요청 거부하기

JWT 클레임에 기반한 다양한 접근 수준

커스텀 외부 인가 서비스와 통합하기

외부 인가 실습

이스티오에 외부 인가 설정하기

커스텀 AuthorizationPolicy 리소스 사용하기

부록 C. SPIFFE

PKI를 사용한 인증

TLS 및 최종 사용자 인증을 통한 트래픽 암호화

SPIFFE - 안전한 운영 환경 ID 프레임워크

SPIFFE ID

Workload API

Workload endpoint

검증할 수 있는 ID 문서

이스티오가 SPIFFE를 구현하는 방법

워크로드 ID의 단계별 부트스트랩

요청 ID 이해하기

RequestAuthentication 리소스로 수집한 메타데이터

한 요청의 대략적인 흐름
