on April 15, 2025 under devops

42 minute read

3. 이스티오의 데이터 플레인: 엔보이 프록시

서비스 메시에서 데이터 플레인을 구성하는 핵심 컴포넌트는 Envoy Proxy다.

Envoy Proxy란?

Lyft에서 개발
2016년에 오픈소스화. 2017년에 CNCF에 합류
C++로 작성, 높은 부하에서 안정적으로 돌도록 설계됐다.

프록시는 클라이언트랑 서버 사이에 끼어드는 녀석이다. 로드 밸런싱, 보안, 프라이버시 등 여러 기능을 제공한다. 예를 들어 클라이언트가 어떤 IP를 호출해야 할지 몰라도, Envoy가 중간에서 알아서 인스턴스 골라준다.

그냥 단순한 커넥션 레벨 프록시가 아니라 L7 프로토콜까지 이해한다. HTTP 1.1, HTTP 2, gRPC 기본 지원. 타임아웃, 재시도, 서킷 브레이커 등 복원력 기능도 붙일 수 있음.

DB나 비동기 프로토콜(MongoDB, DynamoDB, AMQP 등)도 필터 확장으로 처리 가능하다. 텔레메트리도 풍부하게 수집할 수 있어서 관측성 확보에 좋음.

Envoy는 독립 실행도 가능하고, 클러스터 엣지 프록시나 공유 프록시로도 가능. Istio에서는 각 서비스마다 하나씩 붙이는 패턴을 채택했음. 에지 프록시랑 똑같이 구성하면 관리 편해진다.

핵심 개념 정리

리스너(listener): 외부로 포트 노출
라우트(routes): 리스너로 들어온 요청에 라우팅 규칙 적용
클러스터(cluster): 요청이 향할 백엔드 그룹

트래픽은 다운스트림 → Envoy → 업스트림 순서로 흐른다.

Envoy의 핵심 기능

서비스 디스커버리(Service Discovery)

IP를 몰라도 Envoy가 알아서 디스커버리 API 통해 찾음. Istio는 이걸 Control Plane에서 자동화한다.

로드 밸런싱

Envoy는 애플리케이션이 활용할 수 있는 고급 로드 밸런싱 알고리듬을 여러 가지 구현하고 있다.

랜덤(Random)
- 무작위로 분배
- 성능 부하가 균등하지 않을 수 있으나, 간단하고 빠름
라운드 로빈(Round Robin)
- 요청을 순서대로 분배
Weighted
- 특정 비율에 따라 분산
- 실제로는 서브셋과 트래픽 분배로 구현됨
Hash
- 세션 유지나 캐시 적중률이 중요한 서비스에 적합
- Consistent hash
  - 세션 어피니티를 위해 HTTP 헤어, 쿠키, URL 등을 기준으로 일관된 분배
- Ring hash
  - Ketama algorithm을 이용한 분산
- Maglev
  - Ring Hash보다 더 빠르고 고르게 분산
  - Google 논문 기반
  - 큰 규모의 트래픽에도 안정적

지역 기반(locality aware) 로드 밸런싱도 지원한다.

트래픽 라우팅

HTTP 1.1, 2 다 지원. Header 기반, context-path 기반, 우선순위 기반 등 정교한 라우팅 가능. 재시도, 타임아웃, 오류 주입도 가능

트래픽 전환/분할과 섀도잉

카나리 릴리스 가능
- 비율 기반(가중치 적용) 트래픽 분할(splitting)/전환(shifting)을 지원
섀도잉(Shadowing)
- 요청 복사본을 다른 백엔드로 보내서 실트래픽 없이 테스트할 수 있는 기능

네트워크 복원력

타임아웃, 재시도, 서킷 브레이커 다 지원. 이상값 감지(outlier detection)로 오동작 인스턴스를 제거할 수 있음.

HTTP/2와 gRPC

HTTP/2
- 단일 커넥션으로 여러 요청을 처리
- 서버 푸시, 스트리밍, 요청 백프래셔(backpressure) 지원
gRPC
- 강력하지만 구현이 어려움
- 다른 서비스 프록시보다 Envoy가 잘 구현함

메트릭 수집을 통한 관찰 가능성

통계: 카운터, 게이지, 히스토그램
- downstream_cx_tota
  - 총 커넥션 개수
- downstream_cx_http1_active
  - 총 활성 HTTP/1.1 커넥션 개수
- downstream_rq_http2_total
  - 총 HTTP/2 요청 개수
- cluster.<name>.upstream_cx_overflow
  - 클러스터의 커넥션 서킷 브레이커가 임계값을 넘겨 발동한 횟수
- cluster.<name>.upstream_rq_retry
  - 총 요청 재시도 횟수
- cluster.<name>.ejections_detected_consecutive_5xx
  - 5xx 오류가 계속돼 퇴출된 횟수
    (시행되지 않은 경우도 포함)
통계 출력 포맷: StatsD, Datadog, Prometheus 등 지원

분산 트레이싱

트레이스 스팬을 오픈 트래이싱(OpenTracing) 엔진에 보고하여 호출 그래프 내 트래픽 흐름, 홉, 지연 시간을 시각화 할 수 있다.

Jaeger, Zipkin 연동 가능
x-b3-* 헤더 필요.
- Envoy가 자동 생성도 가능.
- 애플리케이션이 전파해야 하는 헤더
  - x-b3-traceid
  - x-b3-spanid
  - x-b3-parentspain
  - x-b3-sampled
  - x-b3-flags

TLS/mTLS 처리

TLS 시작/종료 자동화 가능
인증서도 Istio가 자동 관리.

속도 제한

보호받는 리소스로의 접근을 차단/제한.

리소스들(DB, 캐시, 공유 서비스 등)이 보호받을 이유
- 호출(call) 비용이 비쌈(실행(invocation)당 비용)
- 지연 시간이 길거나 예측 불가능
- 기아(starvation)을 방지하기 위해 공정성 알고리듬 필요 재시도 폭발 방지에 유용.

확장성

필터 체계(L7 Filter)로 필요에 맞게 확장.

C++로 작성
Lua, WebAssembly 지원.

Envoy와 다른 프록시 비교

Envoy의 뛰어난 영역
- 웹어셈블리를 통한 확장성
- 공개 커뮤니티
- 유지 보수 및 확장이 용이하도록 구축한 모듈식 코드베이스
- HTTP/2 지원(업/다운 스트림)
- 심층 프로토콜 메트릭 수집
- C++ / 가비지 수집 없음
- 동적 설정으로 hot restart가 필요 없음

Envoy 설정하기

정적 구성

static_resources:
  listeners:  # listener 정의
  - name: httpbin-demo
    address:
      socket_address:
        address: 0.0.0.0
        port_value: 15001
    filter_chains:
    - filters:
      - name: envoy.http_connection_manager # HTTP 필터
        typed_config:
          route_config: # 라우팅 규칙
            name: httpin_local_route
            virtual_hosts:
            - name: httpbin_local_service
              domains: ["*"] # 와일드카드 가상 호스트
              routes:
              - match:
                  prefix: "/"
                route:
                  auto_host_rewrite: true
                  cluster: httpbin_service # 클러스터로 라우팅
          http_filters:
          - name: envoy.filters.http.router
  clusters:
  - name: httpbin_service # 업스트림 클러스터
    connect_timeout: 5s
    type: LOGICAL_DNS
    dns_lookup_family: V4_ONLY # ipv6 네트워크에서 테스트하려면 주석처리해야 함
    ib_policy: ROUND_ROBIN
    hosts: [{ socket_address: {
      address: httpbin, port_value: 8000 }}]

많은 설정(리스너, 라우팅 규칙, 필터, 클러스터 등)를 명시적으로 선언한다.

동적 구성 (xDS API)

LDS(Listener Discovery Service)
- Envoy가 자신이 어떤 listener를 노출해야 하는지 쿼리할 수 있게 하는 API
RDS(Route Discovery Service)
- listener 설정의 일부로, 사용할 루투를 지정한다.
- 정적/동적 설정을 사용할 때 LDS의 부분집합이다.
CDS(Cluster Discovery Service)
- Envoy가 클러스터 목록과 각 클러스터용 설정을 찾을 수 있는 API
EDS(Endpoint Discovery Service)
- 클러스터 설정의 일부
- 특정 클러스터에 어떤 엔드포인트를 사용해야 하는 지 지정
- CDS의 부분 집합
SDS(Secret Discovery Service)
- 인증서를 배부하는데 사용하는 API
ADS(Aggregate Discovery Service)
- 나머지 API에 대한 모든 변경사항을 직렬화된 스트림으로 제공
- 이 API 하나로 모든 변경 사항을 순차적으로 가져올 수 있다.

dynamic_resources:
  lds_config: # LDS
    api_config_source:
      api_type: GRPC
      grpc_services:
        - envoy_grpc: # 이 클러스터로 이동해 리스터 API를 확인하자.
            cluster_name: xds_cluster
clusters:
- name: xds_cluster # LDS를 구현하는 gRPC 클러스터
  connect_timeout: 0.25s
  type: STATIC
  lb_policy: ROUND_ROBIN
  http2_protocol_options: {}
  hosts: [{ socket_address: {
    address: 1217.0.0.3, port_value: 5678 }}]

동적으로 구성 가능하다. 하지만 LDS API가 위치할 클러스터는 명시적으로 설정해야 한다.

Istio는 서비스 프록시용 부트스트랩 설정

bootstrap:
  dynamicResources:    ldsConfig:
      ads: {}  # 리스터용 ADS
    cdsConfig:
      ads: {}  # 클러스터용 ADS
    adsConfig:
      apiType: GRPC
      grpcServices:
      - envoyGrpc:
          clusterName: xds-grpc # xds-grpc라는 클러스터를 사용
      refreshDelay: 1.000s
  staticResources:
    clusters:
    - name: xds-grpc # xds-grpc라는 클러스터를 정의
      type: STRICT_DNS
      connectTimout: 10.000s
      hosts:
      - socketAddress:
          address: istio-pilog.istio-system
          portValue: 15010
      circuitBreakers: # 신뢰성 및 서킷 브레이커 설정
        thresholds:
        - maxConnections: 100000
          maxPendingRequests: 100000
          maxRequests: 100000
        - priority: HIGH
          maxConnections: 100000
          maxPendingRequests: 100000
          maxRequests: 100000
      http2ProtocolOptions: {}

Istio에서 Envoy의 위치

Envoy는 데이터를 다루는 쪽(Data Plane), Istio는 설정과 제어(Control Plane). Istio가 xDS API로 Envoy 설정을 날려줌.

Prometheus, Jaeger, Zipkin 등과 연동도 Istio가 해줌.

TLS 인증서도 Istio가 관리.

실습

# 도커 이미지 가져오기
docker pull envoyproxy/envoy:v1.19.0
docker pull curlimages/curl
docker pull mccutchen/go-httpbin
# docker pull citizenstig/httpbin

# 확인
docker images

# mccutchen/go-httpbin 는 기본 8080 포트여서, 책 실습에 맞게 8000으로 변경
# docker run -d -e PORT=8000 --name httpbin mccutchen/go-httpbin -p 8000:8000
docker run -d -e PORT=8000 --name httpbin mccutchen/go-httpbin
docker ps

# curl 컨테이너로 httpbin 호출 확인
# /headers 엔드포인트를 호출하는데 사용한 헤더가 반환된다.
docker run -it --rm --link httpbin curlimages/curl curl -X GET http://httpbin:8000/headers

# Envoy 실행
# 유효한 설정 파일을 전달하지 않음
docker run -it --rm envoyproxy/envoy:v1.19.0 envoy
...
At least one of --config-path or --config-yaml or Options::configProto() should be non-empty

# 설정파일과 함께 Envoy 실행
# 터미널1
docker run --name proxy --link httpbin envoyproxy/envoy:v1.19.0 --config-yaml "$(cat ch3/simple.yaml)"
...
[2025-04-18 13:14:56.227][1][info][config] [source/server/listener_manager_impl.cc:834] all dependencies initialized. starting workers
[2025-04-18 13:14:56.230][1][info][main] [source/server/server.cc:804] starting main dispatch loop

# 터미널2
docker logs proxy
docker run -it --rm --link proxy curlimages/curl curl -X GET http://proxy:15001/headers

X-Envoy-Expected-Rq-Timeout-Ms, X-Forwarded-Proto, X-Request-Id header가 추가되었다. 이 부분은 Envoy가 추가한 것이다.

# 타임아웃을 1초로 변경
docker rm -f proxy

cat ch3/simple_change_timeout.yaml
	...
              - match: { prefix: "/" }
                route:
                  auto_host_rewrite: true
                  cluster: httpbin_service
                  timeout: 1s
	...

docker run --name proxy --link httpbin envoyproxy/envoy:v1.19.0 --config-yaml "$(cat ch3/simple_change_timeout.yaml)"
docker ps
# 변경된 타임아웃 설정 확인
docker run -it --rm --link proxy curlimages/curl curl -X GET http://proxy:15001/headers

X-Envoy-Expected-Rq-Timeout-Ms가 15000 -> 1000으로 변경되었다.

# 추가 테스트 : Envoy Admin API(TCP 15000) 를 통해 delay 설정
## logging 모드를 확인 및 설정할 수 있다.
docker run -it --rm --link proxy curlimages/curl curl -X POST http://proxy:15000/logging
docker run -it --rm --link proxy curlimages/curl curl -X POST http://proxy:15000/logging?http=debug

# /delay/<second> 를 호출하면 httpbin 서비스가 해당 시간만큼 지연하고 응답한다.
docker run -it --rm --link proxy curlimages/curl curl -X GET http://proxy:15001/delay/0.5
docker run -it --rm --link proxy curlimages/curl curl -X GET http://proxy:15001/delay/1
## Envoy가 요청을 받아서 httpbin으로 보내는데,
## httpbin이 2초 후에 응답을 한다.
## Envoy의 셋팅은 현재 1초만 기다리도록 되어 있기 때문에,
## Envoy가 중간에 끊어버린다.
docker run -it --rm --link proxy curlimages/curl curl -X GET http://proxy:15001/delay/2

docker rm -f proxy

실습 - Envoy’s AdminAPI

docker run --name proxy --link httpbin envoyproxy/envoy:v1.19.0 --config-yaml "$(cat ch3/simple_change_timeout.yaml)"

# admin API로 Envoy stat 확인 : 응답은 리스너, 클러스터, 서버에 대한 통계 및 메트릭
docker run -it --rm --link proxy curlimages/curl curl -X GET http://proxy:15000/stats

# retry 통계만 확인
docker run -it --rm --link proxy curlimages/curl curl -X GET http://proxy:15000/stats | grep retry

# 다른 엔드포인트 일부 목록들도 확인
docker run -it --rm --link proxy curlimages/curl curl -X GET http://proxy:15000/certs # 머신상의 인증서
docker run -it --rm --link proxy curlimages/curl curl -X GET http://proxy:15000/clusters # 엔보이에 설정한 클러스터
docker run -it --rm --link proxy curlimages/curl curl -X GET http://proxy:15000/config_dump # 엔보이 설정 덤프
docker run -it --rm --link proxy curlimages/curl curl -X GET http://proxy:15000/listeners # 엔보이에 설정한 리스너
docker run -it --rm --link proxy curlimages/curl curl -X POST http://proxy:15000/logging # 로깅 설정 확인 가능
docker run -it --rm --link proxy curlimages/curl curl -X POST http://proxy:15000/logging?http=debug # 로깅 설정 편집 가능
docker run -it --rm --link proxy curlimages/curl curl -X GET http://proxy:15000/stats # 엔보이 통계
docker run -it --rm --link proxy curlimages/curl curl -X GET http://proxy:15000/stats/prometheus # 엔보이 통계(프로메테우스 레코드 형식)

실습 - Envoy request retries

docker rm -f proxy

cat ch3/simple_retry.yaml
	...
              routes:
              - match: { prefix: "/" }
                route:
                  auto_host_rewrite: true
                  cluster: httpbin_service
                  retry_policy:
                      retry_on: 5xx
                      num_retries: 3
	...

docker run -p 15000:15000 --name proxy --link httpbin envoyproxy/envoy:v1.19.0 --config-yaml "$(cat ch3/simple_retry.yaml)"
docker run -it --rm --link proxy curlimages/curl curl -X POST http://proxy:15000/logging?http=debug

# /stats/500 경로로 프록시를 호출 : 이 경로로 httphbin 호출하면 오류가 발생
docker run -it --rm --link proxy curlimages/curl curl -X GET http://proxy:15001/status/500

# 호출이 끝났는데 아무런 응답도 보이지 않는다. 엔보이 Admin API에 확인
docker run -it --rm --link proxy curlimages/curl curl -X GET http://proxy:15000/stats | grep retry

retry를 3번한 것을 볼 수 있다.

envoy quick start - 굉장히 잘 정리되어 있으니 꼭 해보자.

실습 준비

kind로 cluster 셋팅
- https://raw.githubusercontent.com/KimDoKy/istio-in-action-book-source-code/refs/heads/master/kind_2.sh
istio 설치 및 추가 설정
- https://raw.githubusercontent.com/KimDoKy/istio-in-action-book-source-code/refs/heads/master/install_istio_on_control_plane.sh

4. 이스티오 게이트웨이: 클러스터로 트래픽 들이기

서비스 메시 밖에서 시작한 트래픽을 클러스터 내부로 안전하게 유입시키려면, Istio Ingress Gateway가 필요하다. 서비스 메시의 엣지에 위치해서 라우팅, 보안, 로드 밸런싱까지 담당하는 핵심 컴포넌트다.

인그레스 개념

Ingress Point: 외부 트래픽이 클러스터 내부로 들어오는 진입 지점
Ingress: 외부 → 내부로 흐르는 트래픽

이 트래픽은 먼저 네트워크 문지기인 Ingress Point를 거친다. 허용된 요청만 프록시를 통해 로컬 네트워크의 올바른 엔드포인트로 들어갈 수 있다.

가상 IP & 가상 호스팅

단일 인스턴스에 도메인을 바인딩하면 장애 발생 시 고장난 인스턴스를 향하게 된다. 가상 IP(Reverse Proxy)를 통해 여러 인스턴스에 분산하고 고가용성 보장.

하나의 IP로 여러 호스트네임을 매핑 가능 (ex. prod.istioinaction.io, api.istioinaction.io)
HTTP 1.1 → Host 헤더, HTTP 2 → :authority, TCP → SNI로 판단

Istio Ingress Gateway 구조

Istio는 하나의 Envoy Proxy로 Ingress Gateway를 구현한다. 이 Envoy는 외부 트래픽을 클러스터 안으로 라우팅하고, 로드 밸런싱 및 TLS 종료 등도 맡는다.

# 파드에 컨테이너 1개 기동 : 별도의 애플리케이션 컨테이너가 불필요.
kubectl get pod -n istio-system -l app=istio-ingressgateway
NAME                                   READY   STATUS    RESTARTS   AGE
istio-ingressgateway-996bc6bb6-mktpr   1/1     Running   0          13m

# proxy 상태 확인
docker exec -it myk8s-control-plane istioctl proxy-status
NAME                                                  CLUSTER        CDS        LDS        EDS        RDS          ECDS         ISTIOD                      VERSION
istio-ingressgateway-996bc6bb6-mktpr.istio-system     Kubernetes     SYNCED     SYNCED     SYNCED     NOT SENT     NOT SENT     istiod-7df6ffc78d-r7h54     1.17.8

# proxy 설정 확인
docker exec -it myk8s-control-plane istioctl proxy-config all deploy/istio-ingressgateway.istio-system
docker exec -it myk8s-control-plane istioctl proxy-config listener deploy/istio-ingressgateway.istio-system
ADDRESS PORT  MATCH DESTINATION
0.0.0.0 15021 ALL   Inline Route: /healthz/ready*
0.0.0.0 15090 ALL   Inline Route: /stats/prometheus*

docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/istio-ingressgateway.istio-system
NAME     DOMAINS     MATCH                  VIRTUAL SERVICE
         *           /stats/prometheus*
         *           /healthz/ready*

docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/istio-ingressgateway.istio-system
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/istio-ingressgateway.istio-system
docker exec -it myk8s-control-plane istioctl proxy-config log deploy/istio-ingressgateway.istio-system
docker exec -it myk8s-control-plane istioctl proxy-config secret deploy/istio-ingressgateway.istio-system

# 설정 참고
kubectl get istiooperators -n istio-system -o yaml

# pilot-agent 프로세스가 envoy 를 부트스트랩
kubectl exec -n istio-system deploy/istio-ingressgateway -- ps
kubectl exec -n istio-system deploy/istio-ingressgateway -- ps aux

# 프로세스 실행 유저 정보 확인
kubectl exec -n istio-system deploy/istio-ingressgateway -- whoami
kubectl exec -n istio-system deploy/istio-ingressgateway -- id

설정 구성요소

1. Gateway 리소스

apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: coolstore-gateway # 게이트웨이 이름
spec:
  selector:
    istio: ingressgateway # 어느 게이트웨이 구현체인가?
  servers:
  - port:
      number: 80 # 노출할 포트
      name: http
      protocol: HTTP
    hosts:
    - "webapp.istioinaction.io" # 이 포트의 호스트

어떤 포트를 열 것인지
어떤 프로토콜을 받을 것인지
어떤 호스트를 허용할 것인지 정의

# 신규터미널 : istiod 로그
kubectl stern -n istio-system -l app=istiod
...

# 터미널2
cat ch4/coolstore-gw.yaml
kubectl -n istioinaction apply -f ch4/coolstore-gw.yaml

# 확인
kubectl get gw,vs -n istioinaction
NAME                                            AGE
gateway.networking.istio.io/coolstore-gateway   14s

docker exec -it myk8s-control-plane istioctl proxy-status
NAME                                                  CLUSTER        CDS        LDS        EDS        RDS        ECDS         ISTIOD                      VERSION
istio-ingressgateway-996bc6bb6-mktpr.istio-system     Kubernetes     SYNCED     SYNCED     SYNCED     SYNCED     NOT SENT     istiod-7df6ffc78d-r7h54     1.17.8

docker exec -it myk8s-control-plane istioctl proxy-config listener deploy/istio-ingressgateway.istio-system
ADDRESS PORT  MATCH DESTINATION
0.0.0.0 8080  ALL   Route: http.8080
...

docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/istio-ingressgateway.istio-system
NAME          DOMAINS     MATCH                  VIRTUAL SERVICE
http.8080     *           /*                     404
...

# http.8080 정보의 의미는? 그외 나머지 포트의 역할은?
kubectl get svc -n istio-system istio-ingressgateway -o jsonpath="{.spec.ports}" | jq
[
  {
    "name": "status-port",
    "nodePort": 30326,
    "port": 15021,
    "protocol": "TCP",
    "targetPort": 15021
  },
  {
    "name": "http2",
    "nodePort": 30000, # 순서1
    "port": 80,
    "protocol": "TCP",
    "targetPort": 8080 # 순서2
  },
  {
    "name": "https",
    "nodePort": 30005,
    "port": 443,
    "protocol": "TCP",
    "targetPort": 8443
  }
]

# HTTP 포트(80)을 올바르게 노출했다. VirtualService 는 아직 아무것도 없다.
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/istio-ingressgateway.istio-system -o json
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/istio-ingressgateway.istio-system -o json --name http.8080
[
    {
        "name": "http.8080",
        "virtualHosts": [
            {
                "name": "blackhole:80",
                "domains": [
                    "*"
                ]
            }
        ],
        "validateClusters": false,
        "ignorePortInHostMatching": true
    }
]

2. VirtualService 리소스

apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: webapp-vs-from-gw # VirtualService 이름
spec:
  hosts:
  - "webapp.istioinaction.io" # 비교할 가상 호스트네임들
  gateways:
  - coolstore-gateway  # 이 VirtualService를 적용할 게이트웨이
  http:
  - route:
    - destination:  # 이 트래픽의 목적 서비스
        host: webapp
        port:
          number: 80

Gateway와 연동
어떤 요청이 어느 서비스로 라우팅될지 정의

# 신규터미널 : istiod 로그
kubectl stern -n istio-system -l app=istiod
...

cat ch4/coolstore-vs.yaml
kubectl apply -n istioinaction -f ch4/coolstore-vs.yaml
kubectl get gw,vs -n istioinaction

docker exec -it myk8s-control-plane istioctl proxy-status
docker exec -it myk8s-control-plane istioctl proxy-config listener deploy/istio-ingressgateway.istio-system
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/istio-ingressgateway.istio-system
...

docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/istio-ingressgateway.istio-system -o json --name http.8080
[
    {
        "name": "http.8080",
        "virtualHosts": [
            {
                "name": "webapp.istioinaction.io:80",
                "domains": [
                    "webapp.istioinaction.io" #1 비교할 도메인
                ],
                "routes": [
                    {
                        "match": {
                            "prefix": "/"
                        },
                        "route": { #2 라우팅 할 곳
                            "cluster": "outbound|80||webapp.istioinaction.svc.cluster.local",
                            "timeout": "0s",
                            "retryPolicy": {
                                "retryOn": "connect-failure,refused-stream,unavailable,cancelled,retriable-status-codes",
                                "numRetries": 2,
                                "retryHostPredicate": [
                                    {
                                        "name": "envoy.retry_host_predicates.previous_hosts",
                                        "typedConfig": {
                                            "@type": "type.googleapis.com/envoy.extensions.retry.host.previous_hosts.v3.PreviousHostsPredicate"
                                        }
                                    }
                                ],
                                "hostSelectionRetryMaxAttempts": "5",
                                "retriableStatusCodes": [
                                    503
                                ]
                            },
                            "maxGrpcTimeout": "0s"
                        },
                        "metadata": {
                            "filterMetadata": {
                                "istio": {
                                    "config": "/apis/networking.istio.io/v1alpha3/namespaces/istioinaction/virtual-service/webapp-vs-from-gw"
                                }
                            }
                        },
                        "decorator": {
                            "operation": "webapp.istioinaction.svc.cluster.local:80/*"
                        }
                    }
                ],
                "includeRequestAttemptCount": true
            }
        ],
        "validateClusters": false,
        "ignorePortInHostMatching": true
    }
]

# 실제 애플리케이션(서비스)를 배포 전으로 cluster 에 webapp, catalog 정보가 없다.
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/istio-ingressgateway.istio-system
...

# 동작을 위해 애플리케이션(서비스)를 배포
# 로그
kubectl stern -n istioinaction -l app=webapp
kubectl stern -n istioinaction -l app=catalog
kubectl stern -n istio-system -l app=istiod
...

# 배포
cat services/catalog/kubernetes/catalog.yaml
cat services/webapp/kubernetes/webapp.yaml
kubectl apply -f services/catalog/kubernetes/catalog.yaml -n istioinaction
kubectl apply -f services/webapp/kubernetes/webapp.yaml -n istioinaction

kubectl get pod -n istioinaction -owide

# krew plugin images 설치 후 사용
kubectl images -n istioinaction

# krew plugin resource-capacity 설치 후 사용 : istioinaction 네임스페이스에 파드에 컨테이너별 CPU/Mem Request/Limit 확인
kubectl resource-capacity -n istioinaction -c --pod-count
kubectl resource-capacity -n istioinaction -c --pod-count -u

docker exec -it myk8s-control-plane istioctl proxy-status
docker exec -it myk8s-control-plane istioctl proxy-config listener deploy/istio-ingressgateway.istio-system
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/istio-ingressgateway.istio-system | egrep 'TYPE|istioinaction'

# istio-ingressgateway 에서 catalog/webapp 의 Service(ClusterIP)로 전달하는게 아니라, 바로 파드 IP인 Endpoint 로 전달함.
## 즉, istio 를 사용하지 않았다면, Service(ClusterIP) 동작 처리를 위해서 Node에 iptable/conntrack 를 사용했었어야 하지만,
## istio 사용 시에는 Node에 iptable/conntrack 를 사용하지 않아서, 이 부분에 대한 통신 라우팅 효율이 있다.
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/istio-ingressgateway.istio-system | egrep 'ENDPOINT|istioinaction'
ENDPOINT                                                STATUS      OUTLIER CHECK     CLUSTER
10.10.0.15:3000                                         HEALTHY     OK                outbound|80||catalog.istioinaction.svc.cluster.local
10.10.0.16:8080                                         HEALTHY     OK                outbound|80||webapp.istioinaction.svc.cluster.local


docker exec -it myk8s-control-plane istioctl proxy-config listener deploy/webapp.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/webapp.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/webapp.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/webapp.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config secret deploy/webapp.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/webapp.istioinaction | egrep 'ENDPOINT|istioinaction'
...

# 현재 모든 istio-proxy 가 EDS로 K8S Service(Endpoint) 정보를 알 고 있다
docker exec -it myk8s-control-plane istioctl proxy-config listener deploy/catalog.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/catalog.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/catalog.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/catalog.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config secret deploy/catalog.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/catalog.istioinaction | egrep 'ENDPOINT|istioinaction'
...

# netshoot로 내부에서 catalog 접속 확인
kubectl exec -it netshoot -- curl -s http://catalog.istioinaction/items/1 | jq

# netshoot로 내부에서 webapp 접속 확인 : 즉 webapp은 다른 백엔드 서비스의 파사드 facade 역할을 한다.
kubectl exec -it netshoot -- curl -s http://webapp.istioinaction/api/catalog/items/1 | jq

# (추가) catalog, webapp에 replicas를 1 -> 2로 증가 후
# istio EDS(Endpoint) 정보 확인
# 로그 모니터링
kubectl stern -n istio-system -l app=istiod

# catalog, webapp 에 replicas=1 → 2로 증가
kubectl scale deployment -n istioinaction webapp --replicas 2
kubectl scale deployment -n istioinaction catalog --replicas 2# 모든 istio-proxy 가 EDS로 해당 K8S Service의 Endpoint 목록 정보 동기화되어 알고 있음을 확인
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/istio-ingressgateway.istio-system | egrep 'ENDPOINT|istioinaction'
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/webapp.istioinaction | egrep 'ENDPOINT|istioinaction'
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/catalog.istioinaction | egrep 'ENDPOINT|istioinaction'
...

# 다음 실습을 위해서 catalog, webapp 에 replicas=2 → 1로 감소 해두기
kubectl scale deployment -n istioinaction webapp --replicas 1
kubectl scale deployment -n istioinaction catalog --replicas 1

# 인증서 정보 확인
kubectl exec -it deploy/webapp -n istioinaction -c istio-proxy -- curl http://localhost:15000/certs | jq
...
    {
      "ca_cert": [ # 루트 인증서
        {
          "path": "<inline>",
          "serial_number": "cbd3d7e892836cdd099317d163b64351",
          "subject_alt_names": [],
          "days_until_expiration": "3649",
          "valid_from": "2025-04-18T14:24:16Z",
          "expiration_time": "2035-04-16T14:24:16Z" # 만료 기간 10년
        }
      ],
      "cert_chain": [ # 사용자 인증서
        {
          "path": "<inline>",
          "serial_number": "27d38cfeff252e481aafd8aad152f3c4",
          "subject_alt_names": [
            {
              "uri": "spiffe://cluster.local/ns/istioinaction/sa/webapp"
            }
          ],
          "days_until_expiration": "0",
          "valid_from": "2025-04-18T14:55:31Z",
          "expiration_time": "2025-04-19T14:57:31Z" # 만료 기간 1일
        }
      ]
    },
...


istioctl proxy-config secret deploy/webapp.istioinaction -o json | jq '.dynamicActiveSecrets[0].secret.tlsCertificate.certificateChain.inlineBytes' -r | base64 -d | openssl x509 -noout -text

istioctl proxy-config secret deploy/catalog.istioinaction -o json | jq '.dynamicActiveSecrets[0].secret.tlsCertificate.certificateChain.inlineBytes' -r | base64 -d | openssl x509 -noout -text

istioctl proxy-config secret deploy/istio-ingressgateway.istio-system -o json | jq '.dynamicActiveSecrets[0].secret.tlsCertificate.certificateChain.inlineBytes' -r | base64 -d | openssl x509 -noout -text

# 외부에서 호출
# 터미널 : istio-ingressgateway 로깅 수준 상향
kubectl exec -it deploy/istio-ingressgateway -n istio-system -- curl -X POST http://localhost:15000/logging?http=debug

kubectl stern -n istio-system -l app=istio-ingressgateway
혹은
kubectl logs -n istio-system -l app=istio-ingressgateway -f

# 외부(?)에서 호출 시도 : Host 헤더가 게이트웨이가 인식하는 호스트가 아니다
curl http://localhost:30000/api/catalog -v

# curl 에 host 헤더 지정 후 호출 시도
curl -s http://localhost:30000/api/catalog -H "Host: webapp.istioinaction.io" | jq

전체적인 트래픽 흐름 개요

SIMPLE TLS

인증서 + 키를 k8s secret으로 등록
Gateway에 TLS 설정 추가

# istio gateway 리소스가 인증서와 키를 사용하도록 설정
apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: coolstore-gateway
spec:
  selector:
    istio: ingressgateway
  severs:
  - port:
      number: 80 # HTTP 트래픽 허용
      name: http
      protocol: HTTP
    hosts:
    - "webapp.istioinaction.io"
  - port:
      number: 443 # 보안 HTTPS 트래픽 허용
      name: https
      protocol: HTTPS
    tls:
      mode: SIMPLE # 보안 커넥션
      credentialName: webapp-credential # TLS 인증서가 들어있는 k8s secret 이름
    hosts:
    - "webapp.istioinaction.io"

# 기본 istio-ingressgateway가 인증서와 키를 사용하도록 설정하려면
# 먼저 인증서/키를 k8s secret으로 만들어야 한다.

# istio ingressgateway가 가지고 있는 인증서를 확인
docker exec -it myk8s-control-plane istioctl proxy-config secret deploy/istio-ingressgateway.istio-system

# 우리가 원하는 인증서를 주입해야 한다.
## 비밀키(개인키)
cat ch4/certs/3_application/private/webapp.istioinaction.io.key.pem
cat ch4/certs/3_application/certs/webapp.istioinaction.io.cert.pem
openssl x509 -in ch4/certs/3_application/certs/webapp.istioinaction.io.cert.pem -noout -text

# webapp-credential 시크릿 만들기
kubectl create -n istio-system secret tls webapp-credential \
--key ch4/certs/3_application/private/webapp.istioinaction.io.key.pem \
--cert ch4/certs/3_application/certs/webapp.istioinaction.io.cert.pem

# 확인 : krew view-secret
kubectl view-secret -n istio-system webapp-credential --all

# istio-system 네임스페이스에 secret을 만든다.
# 운영 환경에서는 인그레스 게이트웨이를 istio-system과 분리해서 자체 네임스페이스에서 실행해야 한다.

# 이스티오 게이트웨이 리소스가 인증서와 키를 사용하도록 설정할 수 있다.
cat ch4/coolstore-gw-tls.yaml
kubectl apply -f ch4/coolstore-gw-tls.yaml -n istioinaction

docker exec -it myk8s-control-plane istioctl proxy-config secret deploy/istio-ingressgateway.istio-system

# 호출 테스트 1
curl -v -H "Host: webapp.istioinaction.io" https://localhost:30005/api/catalog
# 서버(istio-ingressgateway 파드)에서 제공하는 인증서는 기본 CA 인증서 체인을 사용해 확인할 수 없다는 의미다.
# curl 클라이언트에 적절한 CA 인증서 체인을 전달해보자.
# (호출 실패) 원인: (기본 인증서 경로에) 인증서 없음. 사설인증서 이므로 “사설CA 인증서(체인)” 필요

# istio-ingressgateway에서 사용하는 신뢰할 수 있는 기본 인증서
kubectl exec -it deploy/istio-ingressgateway -n istio-system -- ls -l /etc/ssl/certs
...

cat ch4/certs/2_intermediate/certs/ca-chain.cert.pem
openssl x509 -in ch4/certs/2_intermediate/certs/ca-chain.cert.pem -noout -text
...
           X509v3 Basic Constraints: critical
                CA:TRUE, pathlen:0
...

# 호출 테스트 2
curl -v -H "Host: webapp.istioinaction.io" https://localhost:30005/api/catalog \
--cacert ch4/certs/2_intermediate/certs/ca-chain.cert.pem
# (호출 실패) 원인: 인증실패. 서버인증서가 발급된(issued) 도메인 “webapp.istioinaction.io”로 호출하지 않음 (localhost로 호출함)

# 도메인 질의를 위한 임시 설정 : 실습 완료 후에는 삭제 해둘 것
echo "127.0.0.1       webapp.istioinaction.io" | sudo tee -a /etc/hosts
cat /etc/hosts | tail -n 1

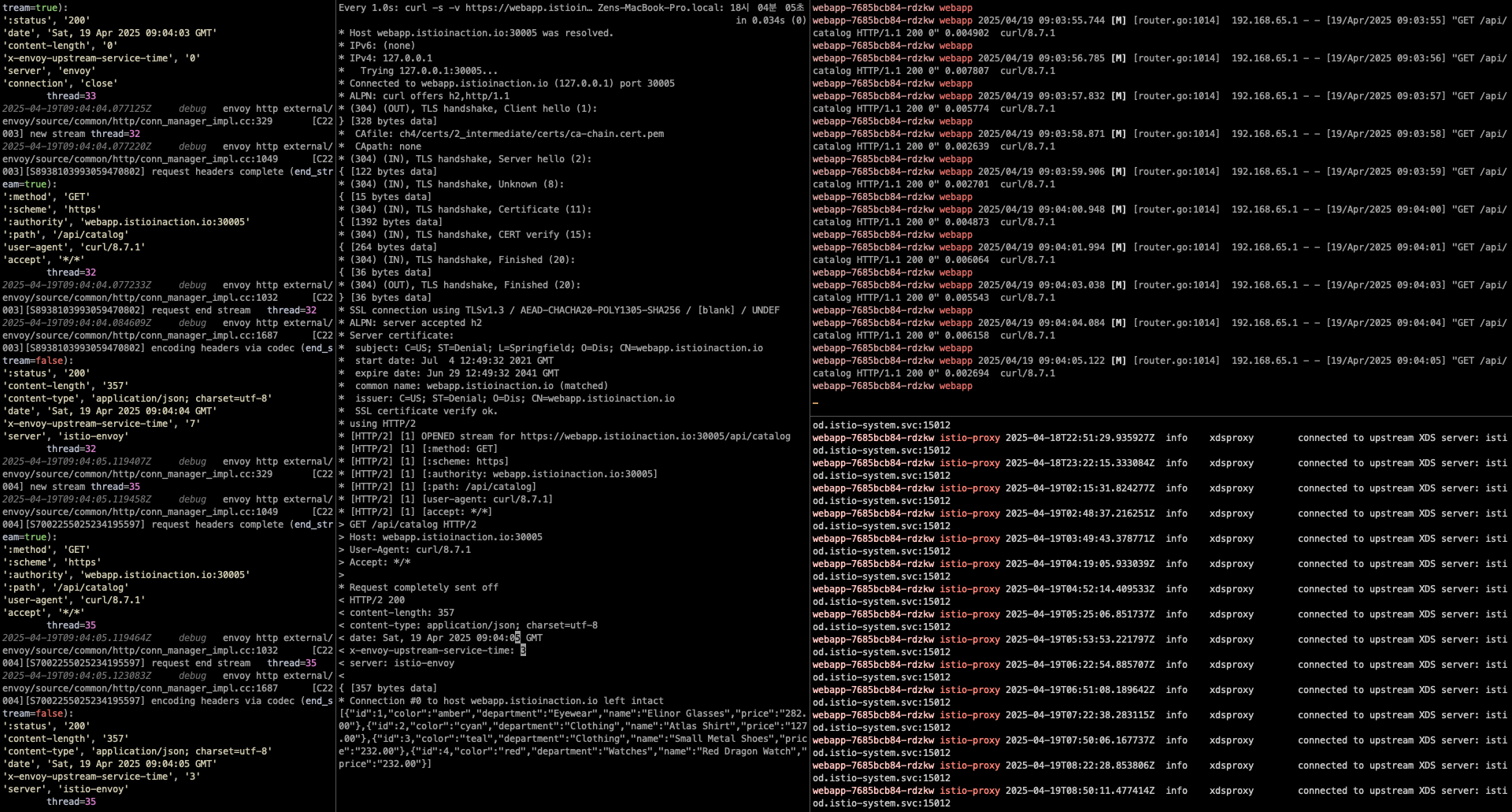

# 호출 테스트 3
curl -v https://webapp.istioinaction.io:30005/api/catalog \
--cacert ch4/certs/2_intermediate/certs/ca-chain.cert.pem

# https로 접속 확인
open https://webapp.istioinaction.io:30005
open https://webapp.istioinaction.io:30005/api/catalog

# http 접속도 확인해보자
curl -v http://webapp.istioinaction.io:30000/api/catalog
open http://webapp.istioinaction.io:30000

HTTPS Redirect

apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: coolstore-gateway
spec:
  selector:
    istio: ingressgateway
  servers:
  - port:
      number: 80
      name: http
      protocol: HTTP
    hosts:
    - "webapp.istioinaction.io"
    tls:
      httpsRedirect: true # HTTP를 HTTPS로 리다이렉트
  - port:
      number: 443
      name: https
      protocol: HTTPS
    tls:
      mode: SIMPLE
      credentialName: webapp-credential
    hosts:
    - "webapp.istioinaction.io"

HTTP 요청을 HTTPS로 자동 리다이렉트

kubectl apply -f ch4/coolstore-gw-tls-redirect.yaml

# HTTP 301 리다이렉트
curl -v http://webapp.istioinaction.io:30000/api/catalog

MUTUAL TLS

apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: coolstore-gateway
spec:
  selector:
    istio: ingressgateway
  servers:
  - port:
      number: 80
      name: http
      protocol: HTTP
    hosts:
    - "webapp.istioinaction.io"
  - port:
      number: 443
      name: https
      protocol: HTTPS
    tls:
      mode: MUTUAL # 상호 TLS 설정
      credentialName: webapp-credential-mtls # 신뢰할 수 있는 CA가 구성된 자격 증명
    hosts:
    - "webapp.istioinaction.io"

클라이언트 인증서 검증까지 수행
인증서 + 키 + CA 체인 모두 secret에 등록

# 인증서 파일들 확인
cat ch4/certs/3_application/private/webapp.istioinaction.io.key.pem
cat ch4/certs/3_application/certs/webapp.istioinaction.io.cert.pem
cat ch4/certs/2_intermediate/certs/ca-chain.cert.pem
openssl x509 -in ch4/certs/2_intermediate/certs/ca-chain.cert.pem -noout -text

# Secret 생성 : (적절한 CA 인증서 체인) 클라이언트 인증서
kubectl create -n istio-system secret \
generic webapp-credential-mtls --from-file=tls.key=\
ch4/certs/3_application/private/webapp.istioinaction.io.key.pem \
--from-file=tls.crt=\
ch4/certs/3_application/certs/webapp.istioinaction.io.cert.pem \
--from-file=ca.crt=\
ch4/certs/2_intermediate/certs/ca-chain.cert.pem

# 확인
kubectl view-secret -n istio-system webapp-credential-mtls --all

# 이제 CA 인증서 체인의 위치를 가리키도록 이스티오 Gateway 리소스를 업데이트하고,
# expected 프로토콜을 mTLS로 구성
kubectl apply -f ch4/coolstore-gw-mtls.yaml -n istioinaction

# (옵션) SDS 로그 확인
kubectl stern -n istio-system -l app=istiod
...

docker exec -it myk8s-control-plane istioctl proxy-config secret deploy/istio-ingressgateway.istio-system
...

# 호출 테스트 1 : (호출실패) 클라이언트 인증서 없음 - SSL 핸드섀이크가 성공하지 못하여 거부됨
curl -v https://webapp.istioinaction.io:30005/api/catalog \
--cacert ch4/certs/2_intermediate/certs/ca-chain.cert.pem

# 웹브라우저에서 확인 시 클라이언트 인증서 확인되지 않아서 접속 실패 확인
open https://webapp.istioinaction.io:30005
open https://webapp.istioinaction.io:30005/api/catalog

# 호출 테스트 2 : 클라이언트 인증서/키 추가 성공!
curl -v https://webapp.istioinaction.io:30005/api/catalog \
--cacert ch4/certs/2_intermediate/certs/ca-chain.cert.pem \
--cert ch4/certs/4_client/certs/webapp.istioinaction.io.cert.pem \
--key ch4/certs/4_client/private/webapp.istioinaction.io.key.pem

# 이스티오 게이트웨이는 istio-proxy를 시작하는데 사용하는 istio-agent 프로세스에 내장된 SDS에서 인증서를 가져온다.
# SDS는 업데이트를 자동으로 전파해야 하는 동적 API이다.

MULTI TLS

apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: coolstore-gateway
spec:
  selector:
    istio: ingressgateway
  servers:
  - port:
      number: 443  # 첫 번째 항목
      name: https-webapp
      protocol: HTTPS
    tls:
      mode: SIMPLE
      credentialName: webapp-credential
    hosts:
    - "webapp.istioinaction.io"
  - port:
      number: 443  # 두 번째 항목
      name: https-catalog
      protocol: HTTPS
    tls:
      mode: SIMPLE
      credentialName: catalog-credential
    hosts:
    - "catalog.istioinaction.io"

동일 포트(443)에서 SNI로 인증서 스위칭 가능
여러 호스트를 각각 다른 인증서로 처리 가능

# 각 항목에는 서빙하는 가상 호스트용으로 사용하는 고유한 인증서와 키가 있다.
cat ch4/certs2/3_application/private/catalog.istioinaction.io.key.pem
cat ch4/certs2/3_application/certs/catalog.istioinaction.io.cert.pem
openssl x509 -in ch4/certs2/3_application/certs/catalog.istioinaction.io.cert.pem -noout -text
...
        Issuer: C=US, ST=Denial, O=Dis, CN=catalog.istioinaction.io
        Validity
            Not Before: Jul  4 13:30:38 2021 GMT
            Not After : Jun 29 13:30:38 2041 GMT
        Subject: C=US, ST=Denial, L=Springfield, O=Dis, CN=catalog.istioinaction.io
...

kubectl create -n istio-system secret tls catalog-credential \
--key ch4/certs2/3_application/private/catalog.istioinaction.io.key.pem \
--cert ch4/certs2/3_application/certs/catalog.istioinaction.io.cert.pem

# Gateway 설정 업데이트
kubectl apply -f ch4/coolstore-gw-multi-tls.yaml -n istioinaction


# Gateway 로 노출한 catalog 서비스용 VirtualService 리소스 생성
cat ch4/catalog-vs.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: catalog-vs-from-gw
spec:
  hosts:
  - "catalog.istioinaction.io"
  gateways:
  - coolstore-gateway
  http:
  - route:
    - destination:
        host: catalog
        port:
          number: 80

kubectl apply -f ch4/catalog-vs.yaml -n istioinaction
kubectl get gw,vs -n istioinaction

# 도메인 질의를 위한 임시 설정 : 실습 완료 후에는 삭제 해둘 것
echo "127.0.0.1       catalog.istioinaction.io" | sudo tee -a /etc/hosts
cat /etc/hosts | tail -n 2

# 호출테스트 1 - webapp.istioinaction.io
curl -v https://webapp.istioinaction.io:30005/api/catalog \
--cacert ch4/certs/2_intermediate/certs/ca-chain.cert.pem

# 호출테스트 2 - catalog.istioinaction.io (cacert 경로가 ch4/certs2/* 임에 유의)
curl -v https://catalog.istioinaction.io:30005/items \
--cacert ch4/certs2/2_intermediate/certs/ca-chain.cert.pem

TCP 트래픽 수용

apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: echo-tcp-gateway
spec:
  selector:
    istio: ingressgateway
  servers:
  - port:
      number: 31400 # 노출할 포트
      name: tcp-echo
      protocol: TCP # 기대하는 프로토콜
    hosts:
    - "*" # 모든 호스트

TCP 기반 서비스도 라우팅 가능
단, L7 기능들(재시도, 타임아웃 등)은 불가

kubectl apply -f ch4/echo.yaml -n istioinaction

kubectl get pod -n istioinaction

# tcp 서빙 포트 추가 : 편집기는 vi 대신 nano 선택 <- 편한 툴 사용
kubectl edit svc istio-ingressgateway -n istio-system
...
  - name: tcp
    nodePort: 30006
    port: 31400
    protocol: TCP
    targetPort: 31400
...

# 확인
kubectl get svc istio-ingressgateway -n istio-system -o jsonpath='{.spec.ports[?(@.name=="tcp")]}'

# 게이트웨이 생성
cat ch4/gateway-tcp.yaml
apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: echo-tcp-gateway
spec:
  selector:
    istio: ingressgateway
  servers:
  - port:
      number: 31400
      name: tcp-echo
      protocol: TCP
    hosts:
    - "*"

kubectl apply -f ch4/gateway-tcp.yaml -n istioinaction
kubectl get gw -n istioinaction

# 에코 서비스로 라우팅하기 위해 VirtualService 리소스 생성
cat ch4/echo-vs.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: tcp-echo-vs-from-gw
spec:
  hosts:
  - "*"
  gateways:
  - echo-tcp-gateway
  tcp:
  - match:
    - port: 31400
    route:
    - destination:
        host: tcp-echo-service
        port:
          number: 2701

kubectl apply -f ch4/echo-vs.yaml -n istioinaction
kubectl get vs -n istioinaction

brew install telnet

telnet localhost 30006
...
hello istio! # <-- type here
hello istio! # <-- echo here

# telnet 종료하기 : 세션종료 Ctrl + ] > 텔넷 종료 quit

SNI Passthrough

apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: sni-passthrough-gateway
spec:
  selector:
    istio: ingressgateway
  servers:
  - port:
      number: 31400 # HTTP 포트라 아닌 특정 포트 열기
      name: tcp-sni
      protocol: TLS
    hosts:
    - "simple-sni-1.istioinaction.io" # 이 호스트를 포트와 연결
    tls:
      mode: PASSTHROUGH # 통과 트래픽으로 처리

TLS 종료 없이 단순 라우팅
SNI 정보 기반 라우팅만 수행

# TLS를 종료하는 애플리케이션 배포
# TLS 인증을 직접 처리하는 앱 배포. (gw는 route 만 처리, pass through )
cat ch4/sni/simple-tls-service-1.yaml
kubectl apply -f ch4/sni/simple-tls-service-1.yaml -n istioinaction
kubectl get pod -n istioinaction

# 기존 Gateway 명세(echo-tcp-gateway) 제거 : istio-ingressgateway의 동일한 port (31400, TCP)를 사용하므로 제거함
kubectl delete gateway echo-tcp-gateway -n istioinaction

# 신규 Gateway 설정
kubectl apply -f ch4/sni/passthrough-sni-gateway.yaml -n istioinaction
kubectl get gw -n istioinaction

# VirtualService 리소스 라우팅 규칙 지정
#
kubectl apply -f ch4/sni/passthrough-sni-vs-1.yaml -n istioinaction
kubectl get vs -n istioinaction


# 호출테스트1
echo "127.0.0.1       simple-sni-1.istioinaction.io" | sudo tee -a /etc/hosts

curl https://simple-sni-1.istioinaction.io:30006/ \
 --cacert ch4/sni/simple-sni-1/2_intermediate/certs/ca-chain.cert.pem

# 라우팅을 더 명확하게 하기 위해 인증서가 다르고 SNI 호스트에 기반해 라우팅을 하는 두 번째 서비스 배포
# 두 번째 서비스 배포
cat ch4/sni/simple-tls-service-2.yaml
kubectl apply -f ch4/sni/simple-tls-service-2.yaml -n istioinaction

# gateway 설정 업데이트
cat ch4/sni/passthrough-sni-gateway-both.yaml
kubectl apply -f ch4/sni/passthrough-sni-gateway-both.yaml -n istioinaction

# VirtualService 설정
cat ch4/sni/passthrough-sni-vs-2.yaml
kubectl apply -f ch4/sni/passthrough-sni-vs-2.yaml -n istioinaction

# 호출테스트2
echo "127.0.0.1       simple-sni-2.istioinaction.io" | sudo tee -a /etc/hosts

curl https://simple-sni-2.istioinaction.io:30006 \
--cacert ch4/sni/simple-sni-2/2_intermediate/certs/ca-chain.cert.pem

운영 전략

게이트웨이 다중 구성

인그레스/이그레스를 분리
팀별, 도메인별, 보안 레벨별 게이트웨이 분할 가능

docker exec -it myk8s-control-plane bash
------------------------------------------
# istioinaction 네임스페이스에 Ingress gateway 설치
cat <<EOF > my-user-gateway-edited.yaml
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
metadata:
  name: my-user-gateway-install
  namespace: istioinaction
spec:
  profile: empty
  values:
    gateways:
      istio-ingressgateway:
        autoscaleEnabled: false
  components:
    ingressGateways:
    - name: istio-ingressgateway
      enabled: false
    - name: my-user-gateway
      namespace: istioinaction
      enabled: true
      label:
        istio: my-user-gateway
      k8s:
        service:
          ports:
            - name: tcp  # my-user-gateway 에서 사용할 포트 설정
              port: 31400
              targetPort: 31400
              nodePort: 30007 # 외부 접속을 위해 NodePort Number 직접 설정
EOF

# istioctl manifest generate -n istioinaction -f my-user-gateway-edited.yaml
istioctl install -y -n istioinaction -f my-user-gateway-edited.yaml

exit
------------------------------------------

# IstioOperator 확인
kubectl get IstioOperator -A

kubectl get deploy my-user-gateway -n istioinaction

# 포트 확인
kubectl get svc my-user-gateway -n istioinaction -o yaml
...
  - name: tcp
    nodePort: 30007
    port: 31400
    protocol: TCP
    targetPort: 31400
...

# my-user-gateway를 경우하여 TCP 통신
# Gateway
cat <<EOF | kubectl apply -n istioinaction -f -
apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: echo-tcp-gateway
spec:
  selector:
    istio: my-user-gateway  #  New gateway
  servers:
  - port:
      number: 31400
      name: tcp-echo
      protocol: TCP
    hosts:
    - "*"
EOF

# VirtualService 명세
cat ch4/echo-vs.yaml
kubectl apply -f ch4/echo-vs.yaml -n istioinaction

# 앱 배포
cat ch4/echo.yaml
kubectl apply -f ch4/echo.yaml -n istioinaction

# 호출 테스트 : NodePort 30007로 접속 테스트
telnet localhost 30007
Trying ::1...
Connected to localhost.
Escape character is '^]'.
..
Service default.
hello Istio    # <-- type here
hello Istio    # <-- echo here

# telnet 종료하기 : 세션종료 Ctrl + ] > 텔넷 종료 quit

게이트웨이 주입 (Injection)

apiVersion: apps/v1
kind: Deployment
metadata:
  name: my-user-gateway-injected
  namespace: istioinaction
spec:
  selector:
    matchLabels:
      ingress: my-user-gateway-injected
  template:
    metadata:
      annotations:
        sidecar.istio.io/inject: "true" # 주입 활성화
        inject.istio.io/templates: gateway # gateway 템플릿 사용
      labels:
        ingress: my-user-gateway-injected
    spec:
      containers:
      - name: istio-proxy # 반드시 이 이름이어야 한다.
        image: auto # 미완성 이미지

사용자가 IstioOperator 없이도 Deployment 형태로 게이트웨이 구성 가능

kubectl apply -f ch4/my-user-gw-injection.yaml

kubectl get deploy,svc,ep my-user-gateway-injected -n istioinaction

액세스 로그 설정

apiVersion: telemetry.istio.io/v1alpha1
kind: Telemetry
metadata:
  name: ingress-gateway
  namespace: istio-system
spec:
  selector:
    matchLabels:
      app: istio-ingressgateway # 레이블과 일치하는 파드는 텔레메트리 설정을 가져온다.
  accessLogging:
  - providers:
    - name: envoy  # 액세스 로그를 위한 프로바이더 설정
    disabled: false # disabled를 false로 설정해 활성화

로그는 default로 꺼져 있음
텔레메트리 리소스로 선택적 활성화

# 액세스 로그를 보려면 컨테이너 로그를 출력하기만 하면 된다.
kubectl logs -f deploy/istio-ingressgateway -n istio-system

# 반복 호출
watch -d -n 1 curl -s -v https://webapp.istioinaction.io:30005/api/catalog --cacert ch4/certs/2_intermediate/certs/ca-chain.cert.pem

# 애플리케이션 컨테이너는 실시간 로그 출력
kubectl stern -n istioinaction -l app=webapp -c webapp
webapp-7685bcb84-h5knf webapp 2025/04/14 09:28:40.248 [M] [router.go:1014]  172.18.0.1 - - [14/Apr/2025 09:28:40] "GET /api/catalog HTTP/1.1 200 0" 0.004840  curl/8.7.1
...

# 초기 부팅 로그 이외에 별다른 로그 출력이 없음
kubectl stern -n istioinaction -l app=webapp -c istio-proxy
...

# 표준 출력 스트림으로 출력하도록 accessLogFile 속성을 변경할 수 있다.
kubectl get cm -n istio-system istio -o yaml
data:
  mesh: |-
    defaultConfig:
      discoveryAddress: istiod.istio-system.svc:15012
      proxyMetadata: {}
      tracing:
        zipkin:
          address: zipkin.istio-system:9411
    enablePrometheusMerge: true
    rootNamespace: istio-system
    trustDomain: cluster.local
  meshNetworks: 'networks: {}'
..

#
docker exec -it myk8s-control-plane bash
------------------------------------------
# 표준 출력 스트림으로 출력하도록 accessLogFile 속성을 변경
istioctl install --set meshConfig.accessLogFile=/dev/stdout
y 입력

exit
------------------------------------------

# configmap 에 mesh 바로 아래에 accessLogFile 부분 추가됨
kubectl get cm -n istio-system istio -o yaml
...
  mesh: |-
    accessLogFile: /dev/stdout
...

# 애플리케이션 호출에 대한 로그도 출력됨!
kubectl stern -n istioinaction -l app=webapp -c istio-proxy
...

설정 최적화

apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
metadata:
  name: control-plane
spec:
  profile: minimal
  components:
    pilot:
      k8s:
        env:
        - name: PILOT_FILTER_GATEWAY_CLUSTER_CONFIG
          value: "true"
  meshConfig:
    defaultConfig:
      proxyMetadata:
        ISTIO_META_DNS_CAPTURE: "true"
    enablePrometheusMerge: true

게이트웨이가 사용하지 않는 서비스 설정 제외
설정 사이즈 감소 및 성능 개선

docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/my-user-gateway.istioinaction

SERVICE FQDN                                                 PORT      SUBSET     DIRECTION     TYPE           DESTINATION RULE
BlackHoleCluster                                             -         -          -             STATIC
agent                                                        -         -          -             STATIC
catalog.istioinaction.svc.cluster.local                      80        -          outbound      EDS
...

# 현재 37개 cluster 정보
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/my-user-gateway.istioinaction | wc -l
      37

# 아래 추가
kubectl edit IstioOperator -n istioinaction installed-state-my-user-gateway-install
...
    pilot:
      enabled: false
      k8s:
        env:
        - name: PILOT_FILTER_GATEWAY_CLUSTER_CONFIG
          value: "true"
...

# 동일... 해당 gw pod 삭제 후 재시작 되어도 동일.. 다른 설정 방법이 있나?... kubectl edit 대신 IstioOperator 로 설정해야할지도..
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/my-user-gateway.istioinaction | wc -l
      37

실습 후 정리

kind delete cluster --name myk8s
/etc/hosts 파일에서 도메인 삭제

도전 과제

[도전과제1] Envoy 공식문서에 Quick start 전체 내용을 실습 및 정리 - Docs
[도전과제2] Envoy 공식문서에 Sandboxes 내용을 실습 및 정리 - Docs
[도전과제3] solo academy 에 Get Started with Envoy Proxy 온라인 실습 렙 정리 - Link
[도전과제4] Istio ingress 이외에 egress-gateway 를 추가 배포해보고, 외부에서 서비스 메시 내부 app 접속 후 리턴까지 E2E 호출 경로 확인
[도전과제5] Istio v1.17 공식 문서에 Ingress 에 각 기능과 실습 시나리오를 직접 테스트 후 정리 - Docs
[도전과제6] k8s / istio 최신 버전 설치 후 Istio API 대신 k8s Gateway API 를 이용하여 위 실습 시나리오를 구성해보기

k8s, istio, servicemesh, envoy, istiogateway

I feedback.
Let me know what you think of this article in the comment section below!

ServiceMesh - Istio - Week2 - Envoy, IstioGateway
